Проволочный лоток OBO GR-Magic, 55x300x3000 (GRM 55 300 FT) | 6001424 Bettermann

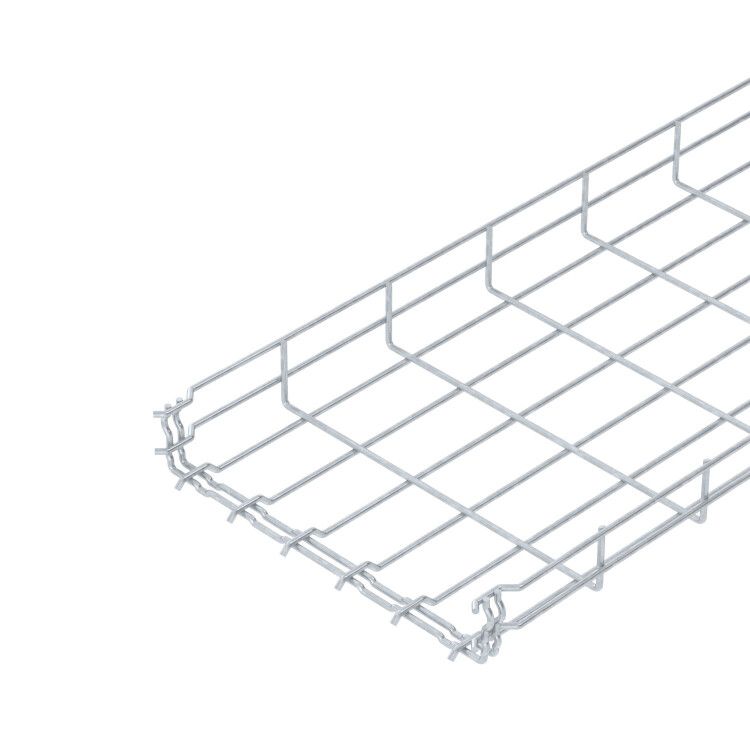

Проволочный лоток 300х55 L3000 сталь 4.8 мм горячий цинк GRM 55 300 FT - это прочный и долговечный кабельный лоток из оцинкованной стали с безвинтовым соединением, предназначенный для прокладки слаботочных и силовых кабелей в производственных и агрессивных средах. Бренд OBO BETTERMANN обеспечивает соответствие европейским и российским стандартам, а артикул GRM 55 300 FT указывает на спецификацию лотка с фиксированной длиной 3 метра.

Назначение и область применения

Проволочный лоток 300х55 L3000 сталь 4.8 мм горячий цинк GRM 55 300 FT предназначен для прокладки кабелей в условиях повышенной влажности, химической активности и перепадов температур. Подходит для установки внутри помещений: на заводах, в цехах, лабораториях, насосных станциях, объектах ЖКХ и в зонах с низкой солевой нагрузкой у побережья. Лоток выдерживает легкие механические нагрузки - до 70 кг/м, что делает его идеальным для слаботочных систем: связи, автоматизации, сигнализации, контроля доступа, а также для распределения силовых кабелей малых сечений.

Технические характеристики

• Размеры: ширина 300 мм, высота 55 мм, длина 3000 мм
• Материал: сталь оцинкованная, толщина проволоки 4,8 мм
• Покрытие: горячее цинкование по ГОСТ Р 9.307-89, толщина цинкового слоя 60–85 мкм
• Полезное сечение: 12 900 мм2 - позволяет размещать значительное количество кабелей
• Огнестойкость: да - не распространяет горение, сохраняет целостность при воздействии открытого пламени
• Температурный режим: от –70C до +45C (класс УХЛ-1 по ГОСТ 15150-69)
• Виброустойчивость: 9 баллов по ГОСТ Р 17516.1-90 - устойчив к вибрациям на оборудовании и вибрирующих конструкциях
• Срок службы: не менее 30 лет при соблюдении условий эксплуатации
• Цвет: естественный (серебристый после цинкования)
• Тип соединения: безвинтовое - за счет гибкой конструкции проволоки и замкового механизма

Совместимость и монтаж

Проволочный лоток 300х55 L3000 сталь 4.8 мм горячий цинк GRM 55 300 FT оснащен встроенным безвинтовым соединителем - элементы легко стыкуются друг с другом без болтов, сварки или инструментов. Монтировать можно на потолочные и стеновые крепления, используя стандартные кронштейны OBO Bettermann. Установка возможна как горизонтально, так и вертикально. Обязательно проверьте посадочный профиль: лоток совместим с другими изделиями серии GRM 55. Не рекомендуется использовать с жесткими металлическими крышками - они не предусмотрены конструкцией этого типа лотка.

Безопасность и стандарты

• Соответствует ГОСТ Р 52868-2007 (для проволочных лотков)
• Цинкование соответствует ГОСТ Р 9.307-89
• Испытан на вибростойкость по ГОСТ Р 17516.1-90
• Условия эксплуатации классифицированы по ГОСТ 15150-69 (УХЛ-1)
• Не содержит вредных веществ, безопасен для внутренней прокладки

Преимущества

• Высокая коррозионная стойкость благодаря толстому слою горячего цинка - особенно важно в сырых и химически агрессивных средах
• Быстрый и простой монтаж без инструментов - экономия времени при прокладке трасс
• Значительная грузоподъемность на единицу длины - до 70 кг/м
• Огнестойкость повышает безопасность при аварийных ситуациях
• Долгий срок службы - до 30 лет без замены, даже в суровых климатических условиях
• Открытая конструкция облегчает визуальный контроль состояния кабелей и быстрый доступ для обслуживания

Ограничения применения

• Не предназначен для наружной установки под открытым небом - несмотря на цинкование, длительное воздействие дождя, снега и УФ-лучей снижает срок службы
• Не рассчитан на тяжелые нагрузки: нельзя укладывать массивные силовые кабели большого сечения или тросы
• Не допускается использование в местах с постоянным контактом с кислотными или щелочными растворами - например, в химических реакторах
• Не сочетается с герметичными крышками; для защиты от пыли и влаги требуется применение других типов лотков (например, закрытых)
• Не используется в взрывоопасных зонах - отсутствует сертификат взрывозащиты

Примеры использования

• Прокладка кабелей управления на конвейерах в пищевых цехах
• Распределение сигналов от датчиков на производстве с высокой влажностью
• Обустройство кабельных трасс в теплицах, холодильных камерах и лабораториях
• Подключение оборудования в прибрежных административных зданиях с низкой коррозионной активностью воздуха
• Системы видеонаблюдения и охранной сигнализации в складских комплексах

Практические советы

• Перед монтажом проверьте радиус изгиба - минимальный радиус для этой модели составляет 150 мм, чтобы не деформировать проволоку
• При прямом участке более 15 м установите компенсационные переходы - металл может расширяться при нагреве
• Для удобства сборки начинайте с крепления опорных точек через каждые 1,5–2 м
• При необходимости удлинить лоток - используйте только оригинальные соединители серии GRM 55, чтобы сохранить прочность и электрическую связь
• Артикул GRM 55 300 FT всегда указывает на длину 3 метра - при заказе нескольких секций учтите, что они стыкуются без дополнительных деталей
• Не применяйте для прокладки кабелей с внешним диаметром больше 25 мм - заполнение сечения выше 60% затрудняет теплоотвод и обслуживание
