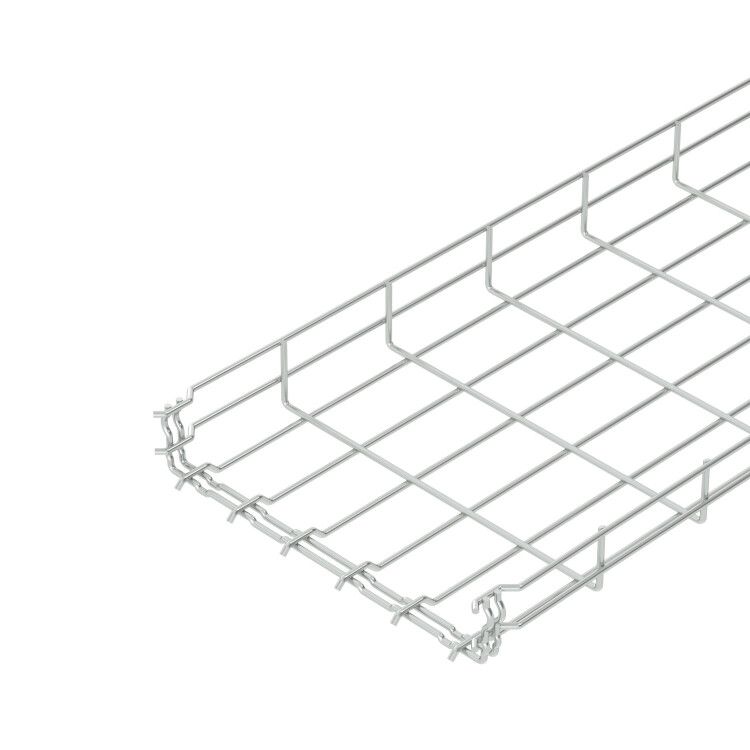

Проволочный лоток OBO GR-Magic, 55x300x3000 (GRM 55 300 G) | 6001448 Bettermann

Проволочный лоток GRM 55 300 G - это оцинкованная стальная конструкция U-образной формы для прокладки кабелей в помещениях с высокими требованиями к огнестойкости. Лоток легко собирается без болтов, что ускоряет монтаж, а его прочная конструкция подходит для нагрузок на промышленных объектах.

Назначение и область применения

Проволочный лоток GRM 55 300 G предназначен для прокладки силовых и слаботочных кабелей в промышленных, коммерческих и административных зданиях. Подходит для монтажа на стенах, потолках и в коробах. Благодаря огнестойкости и защите от коррозии, используется в условиях повышенной влажности, пыли и температурных перепадов. Часто применяется в системах автоматизации, на заводах, в центрах обработки данных и на транспорте.

Технические характеристики

• Размеры: 300 мм (ширина) × 55 мм (высота) × 3000 мм (длина)
• Материал: сталь оцинкованная - устойчив к коррозии, долговечен
• Толщина проволоки: 4,8 мм - обеспечивает жесткость и выдерживает механические нагрузки
• Полезное сечение: 12 900 мм2 - позволяет размещать значительный объем кабельной продукции
• Форма профиля: U-образная - предотвращает выпадение кабелей, удобна для фиксации
• Покрытие: оцинкованное - защищает от ржавчины, не требует окраски
• Цвет: естественный - серебристый, без покрытия
• Огнестойкость: да - соответствует нормам пожарной безопасности
• Тип соединения: безвинтовое - секции вставляются одна в другую
• Размер ячеек: 50×100 мм - оптимальен для доступа и обслуживания кабелей

Совместимость и монтаж

Проволочный лоток GRM 55 300 G совместим с другими элементами серии GRM от OBO BETTERMANN. Для сборки не нужны болты, гайки или специальные крепления - достаточно вставить конец одной секции в открытый край следующей. Это снижает время монтажа и исключает риск потери крепежа. Установка возможна на вертикальные и горизонтальные поверхности с помощью стандартных кронштейнов. Обратите внимание: лоток не рассчитан на изгиб - все повороты выполняют с использованием заводских угловых элементов.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности благодаря огнестойкому материалу. Оцинкованное покрытие не содержит свинца и других токсичных компонентов. Продукт изготовлен компанией OBO BETTERMANN, соблюдающей европейские стандарты EN 61537 и DIN 4102-1 для кабельных систем.

Преимущества

• Быстрый монтаж - отсутствие винтов и крепежа экономит до 40% времени
• Высокая прочность - толстая проволока 4,8 мм выдерживает вес большого количества кабелей
• Удобство обслуживания - крупные ячейки позволяют легко проверять и заменять провода
• Долгий срок службы - оцинкование защищает от коррозии даже в агрессивной среде
• Готовность к применению - не нуждается в дополнительной обработке перед установкой

Ограничения применения

• Не предназначен для наружной эксплуатации - не имеет защиты IP, не рассчитан на прямые осадки
• Нельзя использовать в местах с постоянным воздействием химически активных веществ (например, кислот, щелочей)
• Запрещено резать или гнуть лоток самостоятельно - нарушается целостность конструкции и теряется огнестойкость
• Не рекомендован для кабелей с внешним диаметром более 25 мм - может затруднять укладку и вызывать перегрузку

Примеры использования

• Прокладка кабелей управления на конвейерных линиях в пищевой промышленности
• Распределение силовых кабелей в распределительных щитах производственных цехов
• Монтаж сетей связи и видеонаблюдения в офисных комплексах
• Обустройство кабельных трасс в серверных помещениях с высокой плотностью прокладки

Практические советы

• Перед монтажом проверьте, чтобы внутренние края лотка были ровными - искривление может помешать соединению
• При прокладке длинных участков используйте компенсационные зазоры между секциями - металл расширяется при нагреве
• Для кабелей с большим весом устанавливайте опоры через каждые 1,5–2 метра
• При необходимости удлинения - всегда соединяйте лотки GRM 55 300 G только методом “вставка в вставку”, не используйте сторонние переходники
• Убедитесь, что посадочные размеры поддерживающих кронштейнов соответствуют ширине лотка - 300 мм
