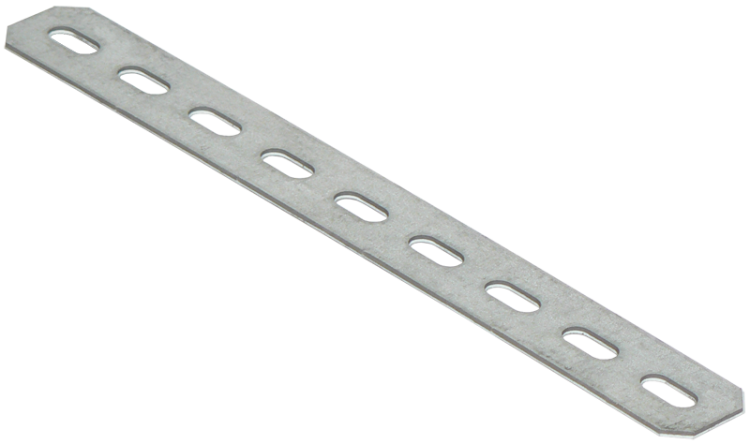

Соединитель перфорированный CP | CLW10-CP IEK

Соединитель перфорированный для кабельных лотков CP от IEK (артикул clw10-cp) предназначен для надёжного соединения продольных участков металлических кабельных лотков, сохраняя механическую прочность и электрическую целостность системы. Применяется в промышленной автоматизации, энергетике и на объектах с высокими требованиями к огнестойкости.

Назначение и область применения

Соединитель перфорированный для кабельных лотков CP используется для соединения двух секций проволочного лотка в одну непрерывную систему. Обеспечивает передачу тока между элементами лотка - важно для заземления и защиты от помех. Подходит для установки в условиях повышенной механической нагрузки, где требуется устойчивость к деформациям. Особенно эффективен там, где важна огнестойкость всей кабельной трассы.

Технические характеристики

• Тип изделия: соединитель болтового типа
• Материал: сталь оцинкованная горячим способом по методу Сендзимира
• Толщина стенки: 1,5 мм
• Ширина совмещаемых лотков: от 50 до 600 мм
• Исполнение: продольный соединитель
• Диапазон рабочих температур: от –60 C до +60 C
• Защитное покрытие: цинковый слой 10–20 мкм, соответствует ГОСТ 14918-80
• Рекомендовано использовать с крепежными комплектами MS20

Совместимость и монтаж

Соединитель perforated CP совместим только с проволочными кабельными лотками того же производителя и габарита. Для монтажа требуются четыре крепежных комплекта MS20 (болты, гайки, шайбы). Каждый соединитель фиксируется двумя парами болтов - одна пара с каждой стороны лотка. В местах с высокой нагрузкой рекомендуется применять два или даже три соединителя подряд - это повышает жёсткость и распределённость усилий. Установка выполняется после сборки основной трассы; соединители располагаются на прямых участках, не на изгибах.

Безопасность и стандарты

Произведено в соответствии с ГОСТ 14918-80 - нормативом для металлических кабельных изделий. Горячее цинкование по методу Сендзимира гарантирует долговременную corrosion resistance, что особенно актуально во влажных, агрессивных средах. Электрическая связь через контактные поверхности позволяет считать лоток частью контура заземления, что снижает риск поражения током и влияние электромагнитных помех.

Преимущества

• Высокая механическая прочность благодаря толщине материала 1,5 мм и оцинкованному покрытию
• Устойчивость к коррозии - срок службы увеличен за счёт равномерного слоя цинка
• Обеспечение непрерывности электрической цепи - поддерживает заземление всего лотка
• Подходит для широкого спектра лотков - от 50 до 600 мм в ширину
• Работает в экстремальных температурах - от Arctic условий до нагрева в помещениях с оборудованием

Ограничения применения

• Не для пластиковых или комбинированных лотков - только для проволочных металлических
• Требует точного соблюдения шага отверстий - несовместим с лотками других серий или производителей
• Не заменяет угловые или переходные элементы - работает только на прямых участках
• Запрещена установка на изгибающихся сегментах - возможна потеря контакта и деформация
• Не рассчитан на постоянное погружение в жидкость - хотя IP-класс не указан, условия эксплуатации не предполагают воздействия воды под давлением

Примеры использования

• Промышленные конвейеры - соединение длинных лотков вдоль
• Атомные станции и химические заводы - где нужна огнестойкость и надёжное заземление
• Железнодорожные терминалы - длительная работа в суровом климате
• Логистические центры - массовые кабельные трассы с высокой плотностью укладки

Практические советы

• Перед монтажом проверьте соответствие ширины лотка - допуск +-5 мм, чтобы не было люфта
• Используйте только оригинальные крепёжные комплекты MS20 - другие могут иметь неверный шаг резьбы или меньшую нагрузочную способность
• На участках с вибрацией дополнительно затяните болты моментом 10–12 Нм
• При использовании нескольких соединителей подряд - выстраивайте их с одинаковым интервалом, не более 1,5 метра друг от друга
• Проверяйте электрический контакт мультиметром после сборки - сопротивление между лотками должно быть менее 0,1 Ом
