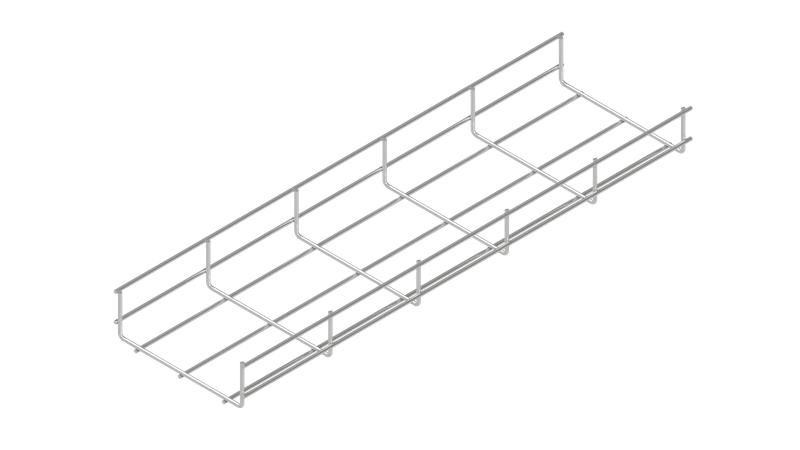

Проволочный лоток 50х400 L3000 мм INOX304 | PL50-400-3000 КМ - профиль КМ-Профиль LO26728

Проволочный лоток 50х400 L3000 мм INOX304 КМ-профиль - лёгкий и прочный кабельный канал из нержавеющей стали 304, предназначенный для прокладки силовых и слаботочных сетей в агрессивных и влажных средах. Благодаря открытой конструкции и материалу, он идеально подходит для промышленных и санитарно-чувствительных объектов.

Назначение и область применения

Проволочный лоток 50х400 L3000 мм INOX304 КМ-профиль используется для прокладки кабелей внутри зданий и сооружений, где важны: corrosion resistance, гигиеничность, долговечность и хорошая вентиляция трассы. Подходит для:

• пищевых и фармацевтических производств;
• медицинских учреждений;
• химических заводов и лабораторий;
• морских портов, причалов и прибрежных объектов;
• объектов с повышенной влажностью и частой мойкой.

Изделие соответствует требованиям ГОСТ 15150-69 и применяется там, где обычные стальные лотки не выдерживают воздействия влаги, соли, моющих средств или агрессивных паров.

Технические характеристики

• Размеры: ширина 400 мм, высота 50 мм, длина 3000 мм;
• Материал: нержавеющая сталь AISI 304 (INOX304) - устойчива к коррозии, окислению и большинству химикатов;
• Форма профиля: U-образная - обеспечивает жёсткую основу и удобство крепления кабелей;
• Диаметр проволоки: 4 мм - оптимальная толщина для баланса прочности и веса;
• Полезное сечение: 16 315 мм2 - позволяет прокладывать значительную массу кабелей без перегрузки;
• Огнестойкость: да - не поддерживает горение, сохраняет целостность при нагреве до предела металла;
• Покрытие: необработанная поверхность - матовый серый цвет, без лака, краски или цинка;
• Вес: минимален за счёт проволочной конструкции - снижает нагрузку на крепления и несущие конструкции.

Совместимость и монтаж

Проволочный лоток 50х400 L3000 мм INOX304 КМ-профиль монтируется с использованием специализированных соединителей. Для сборки трассы рекомендуются:

• безвинтовой соединитель BVS - быстрый и надёжный замок без инструментов;
• соединительный комплект PSK - для жёсткого соединения с возможностью регулировки;
• комбинация перфорированного соединителя PSP + SK20 - для точного выравнивания и усиленного крепления.

Лоток крепится к стенам, потолкам или несущим конструкциям с помощью кронштейнов, болтовых или клёпаных креплений. Учитывайте посадочную ширину 400 мм - она влияет на шаг креплений и расстояние между опорами. Максимальный интервал между креплениями - до 1,5 метра при равномерной нагрузке.

Безопасность и стандарты

Проволочный лоток 50х400 L3000 мм INOX304 КМ-профиль изготовлен из материала, соответствующего требованиям ГОСТ 15150-69 (климатическое исполнение УХЛ4). Он не содержит токсичных покрытий, безопасен для контакта с продуктами питания и медикаментами. Нержавеющая сталь 304 не выделяет вредных веществ даже при длительном нагреве. Открытая конструкция исключает перегрев кабелей и способствует естественному теплоотводу.

Преимущества

• Высокая устойчивость к коррозии - срок службы более 25 лет в агрессивных условиях;
• Минимальный вес - легко транспортировать и монтировать, снижает затраты на крепёж;
• Отличная вентиляция - кабели не перегреваются, не образуется конденсат;
• Простота обслуживания - можно осмотреть все кабели без демонтажа;
• Удобство модификации - легко резать, гнуть, удлинять; не требует специальных инструментов;
• Экологическая совместимость - не выделяет запахов, подходит для чистых помещений.

Ограничения применения

Проволочный лоток 50х400 L3000 мм INOX304 КМ-профиль не предназначен для:

• наружной прокладки под открытым небом - хотя устойчив к влаге, длинные участки без защиты от механических ударов и солнца могут повредиться;
• передачи больших механических нагрузок - например, нельзя использовать как несущий элемент для труб или оборудования;
• сред с постоянными импульсными нагрузками - такие как вибрационные станки без амортизирующих подвесок;
• температур выше 800 C - металл теряет прочность, хотя и не плавится до 1400 C.

Примеры использования

• На фармацевтическом заводе - трассировка кабелей для автоматизированных линий производства таблеток в помещениях с ежедневной мойкой;
• На рыбоперерабатывающем предприятии - прокладка кабелей в холодильных камерах и зонах мытья оборудования;
• В морском порту - кабельная трасса на причальной платформе, подвергающейся воздействию солёного воздуха;
• В клинической лаборатории - организация электроснабжения чувствительных приборов без риска загрязнения от коррозии.

Практические советы

• Перед монтажом проверьте, что радиус изгиба трассы не меньше 5×высоты лотка (≥250 мм);
• При необходимости резки используйте болгарку с диском по металлу - после резки зачистите острые края;
• Для длинных трасс (>10 м) предусмотрите компенсационные участки - тепловое расширение нержавейки есть, хоть и мало;
• Не смешивайте этот лоток с другими типами (например, оцинкованными) в одной трассе - риск гальванической коррозии;
• При установке в местах с высокой влажностью - увеличьте плотность креплений на 20–30%, чтобы избежать прогиба.
