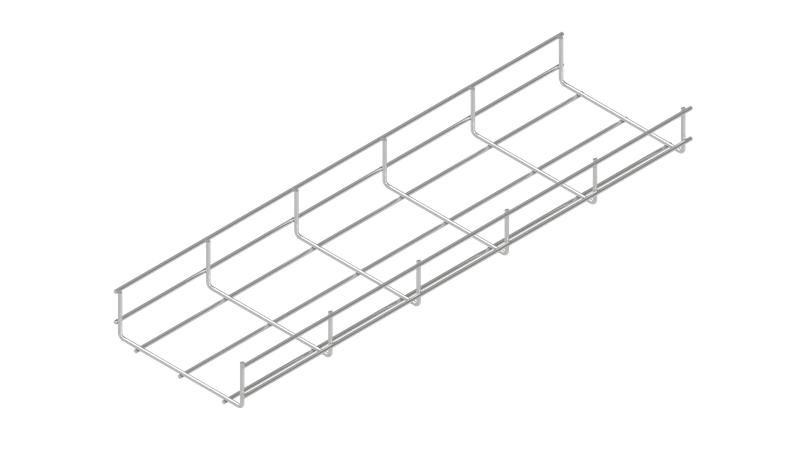

Лоток проволочный PL50-500-3000 50x500 мм, 3000 мм Система КМ LO26660

Проволочный лоток 50х500 L3000 мм, сталь 4 мм оцинкованная КМ-Профиль - лёгкая и прочная конструкция для прокладки кабелей внутри зданий. Благодаря открытой U-образной форме и оцинкованной стали, он обеспечивает хорошую вентиляцию, устойчив к коррозии и легко монтируется без лишних крепёжных деталей.

Назначение и область применения

Проволочный лоток 50х500 L3000 мм, сталь 4 мм оцинкованная КМ-Профиль предназначен для прокладки силовых и слаботочных кабелей в помещениях. Подходит для промышленных объектов, офисов, жилых комплексов, серверных комнат и других закрытых пространств. Идеально используется там, где важны лёгкий вес, доступ к кабелям и естественная циркуляция воздуха.

Технические характеристики

• Размеры: ширина 500 мм, высота 50 мм, длина 3000 мм
• Материал: сталь оцинкованная по технологии Сендзимира
• Диаметр проволоки: 4 мм - обеспечивает достаточную жёсткость при минимальном весе
• Форма профиля: U-образная - удобна для укладки и фиксации кабелей
• Защитное покрытие: гальваническое цинкование - защищает от коррозии в сухих и слабоагрессивных средах
• Полезное сечение: 20 555 мм2 - позволяет размещать значительный объём кабелей
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Цвет: серый - стандартный цвет оцинкованной стали

Совместимость и монтаж

Лоток совместим с системами крепления и соединителей от КМ-Профиль. Для сборки трассы используются:

• Безвинтовой соединитель BVS - быстрое и надёжное соединение без инструментов
• Специальный соединительный комплект PSK - для стыковки на прямых участках
• Перфорированный соединитель PSP + крепёж SK20 - для более жёстких соединений или нагрузок

Установка осуществляется на кронштейны, подвесы или крепится к стенам/потолкам. Учитывайте посадочный диаметр - лоток рассчитан на стандартные системы крепления с шагом до 1,5 м. Монтаж возможен как горизонтально, так и вертикально.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 - допущено к применению в условиях умеренного климата, класс 1 по степени защиты от внешней среды. Огнестойкость подтверждена испытаниями материала. Цинковое покрытие снижает риск возникновения электрохимической коррозии при контакте с другими металлами.

Преимущества

• Минимальный вес - снижает нагрузку на несущие конструкции
• Высокая степень вентиляции - предотвращает перегрев кабелей
• Простота монтажа - мало аксессуаров, быстрая сборка
• Доступ к кабелям - нет необходимости снимать крышки
• Устойчивость к коррозии - благодаря гальваническому цинкованию

Ограничения применения

Не рекомендуется использовать в следующих условиях:

• На открытом воздухе - цинковое покрытие недостаточно для длительного воздействия осадков и повышенной влажности
• В агрессивных химических средах - например, вблизи кислотных или щелочных выбросов
• В помещениях с постоянным контактом воды - лоток не герметичен и не предназначен для сырых зон
• Подверженных механическим ударным нагрузкам - тонкие проволоки могут деформироваться при сильных воздействиях

Примеры использования

• Прокладка кабелей питания и управления в цехах заводов
• Трассировка сетей связи и видеонаблюдения в офисных зданиях
• Обустройство кабельных каналов в серверных комнатах
• Монтаж светового и сигнального оборудования в торговых центрах

Практические советы

• При прокладке длинных трасс используйте соединители BVS или PSK - они обеспечивают целостность и выдерживают нагрузку на растяжение
• Не перегружайте лоток - суммарный диаметр всех кабелей не должен превышать 80% полезного сечения (20 555 мм2)
• При использовании в помещениях с высокой запылённостью регулярно проверяйте состояние проволок - возможно накопление пыли, затрудняющее теплоотвод
• Для изменения направления трассы применяйте угловые переходники - не изгибайте сам лоток, чтобы не повредить сварные точки
• Проверьте соответствие длины лотка (3000 мм) вашим проектным решениям - можно комбинировать несколько секций, но соблюдайте правила соединения
