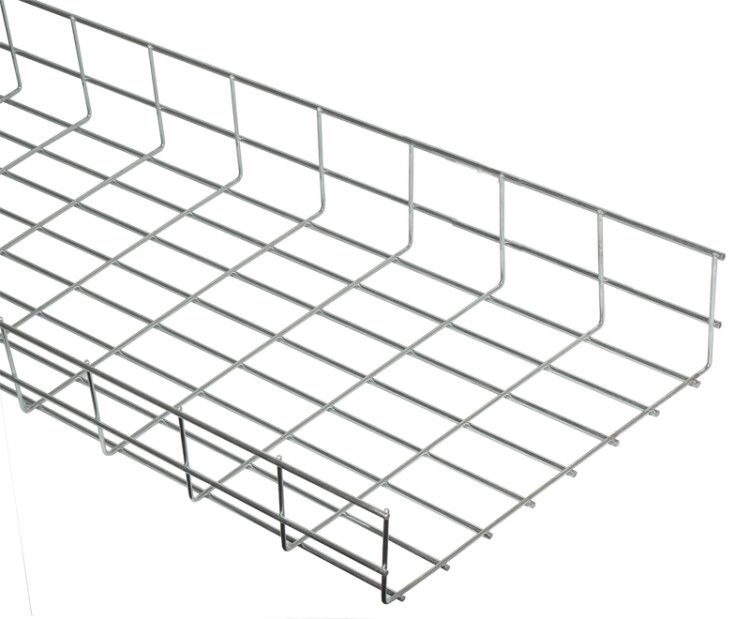

Лоток проволочный 500х85 L3000 сталь 4мм оцинк. IEK CLWG10-085-500-3

Лоток проволочный 85х500 сталь 4мм оцинкованный ГЦ от IEK (ИЭК) - это надёжное решение для прокладки кабелей в помещениях с высокими требованиями к вентиляции и долговечности. Артикул clwg10-085-500-3 из серии NESTA подходит для внутренней прокладки силовых и слаботочных сетей под потолками и в коробах.

Назначение и область применения

Лоток проволочный 85х500 сталь 4мм оцинкованный ГЦ предназначен для прокладки кабелей внутри зданий: офисов, жилых комплексов, производственных помещений. Часто используется под фальш-потолками, в технических коридорах и на чердачных перекрытиях. Подходит для силовых кабелей до 1 кВ, а также для слаботочных систем - сети Ethernet, телефонии, видеонаблюдения. Благодаря открытой конструкции обеспечивает хорошую циркуляцию воздуха, снижая риск перегрева кабелей.

Технические характеристики

• Размеры: ширина 85 мм, глубина 500 мм - позволяет размещать несколько групп кабелей параллельно;
• Материал: сталь оцинкованная - повышает коррозионную стойкость без необходимости дополнительной защиты;
• Толщина проволоки: 4 мм - обеспечивает достаточную механическую прочность при нагрузках до 15 кг/м;
• Покрытие: гальвано-цинованное (ГЦ) - соответствует ГОСТ 14918-80 и ТУ ИМ 707.00.00.000-2000;
• Климатическое исполнение: УХЛ2 - рассчитан на работу при температуре от −40C до +40C и влажности до 95% при 25C;
• Форма: проволочный - решётчатая основа из сваренных продольных и поперечных элементов.

Совместимость и монтаж

Лоток совместим с креплениями серии NESTA: подвесными кронштейнами, хомутами и угловыми переходниками. Монтаж выполняется на расстоянии не более 1,5 м друг от друга. Для крепления к бетонным или металлическим поверхностям рекомендуются анкерные болты M8 или самонарезающие винты. Лоток легко режется болгаркой с диском по металлу - кромки остаются безопасными, заусенец можно удалить напильником. Нет необходимости использовать специальные соединители - лотки стыкуются вплотную, образуя непрерывную трассу.

Безопасность и стандарты

Произведён в соответствии с ГОСТ 14918-80 и техническими условиями ТУ ИМ 707.00.00.000-2000. Соответствует требованиям безопасности для электромонтажных работ в помещениях класса IP20. Не содержит токсичных материалов, не выделяет вредных веществ при нагреве. Применим в местах с повышенной пожарной опасностью, если кабели имеют негорючую изоляцию.

Преимущества

• Высокая степень вентиляции - предотвращает перегрев кабелей даже при плотной укладке;
• Простота установки - минимум аксессуаров, быстрый монтаж без сварки;
• Долгий срок службы - оцинкованное покрытие защищает от ржавчины в условиях средней влажности;
• Лёгкий вес - снижает нагрузку на несущие конструкции по сравнению с сплошными лотками;
• Доступность замены кабелей - доступ к проводам без демонтажа всей системы.

Ограничения применения

• Не применяется во внешних условиях - не имеет герметизации, не защищён от осадков;
• Не рекомендуется для прокладки в агрессивных средах: химических цехах, соляных зонах, где возможна конденсация кислотных растворов;
• Не подходит для кабелей с большими радиусами изгиба - требует соблюдения допустимого изгиба при прокладке;
• Ограниченная механическая прочность - не выдерживает ударные нагрузки или давление тяжёлых объектов.

Примеры использования

• Подфальшпотолочная прокладка кабелей в офисном здании - питание компьютеров, светильники, сеть LAN;
• Технический коридор в больнице - передача сигналов от медицинского оборудования;
• Аудитории школ и университетов - коммуникации для проекторов, Wi-Fi точек, аудиосистем;
• Складские помещения - кабели для автоматики, датчиков, освещения.

Практические советы

• Перед монтажом проверьте посадочный диаметр - ширина 85 мм должна соответствовать ширине кабельных пучков; если кабели занимают более 60% площади лотка - выбирайте более широкий вариант;
• При длинных участках (>10 м) используйте компенсаторы теплового расширения - особенно при перепадах температур;
• Не перегружайте лоток - максимальная нагрузка 15 кг/м; при большем весе примените усиленные опоры;
• При работе в сырых помещениях (например, в подвале) дополнительно контролируйте состояние оцинковки - при появлении белого налёта (белой ржавчины) протрите поверхность сухой ветошью;
• Артикул clwg10-085-500-3 от IEK (ИЭК) совместим с другими изделиями серии NESTA - все крепления и переходники взаимозаменяемы.
