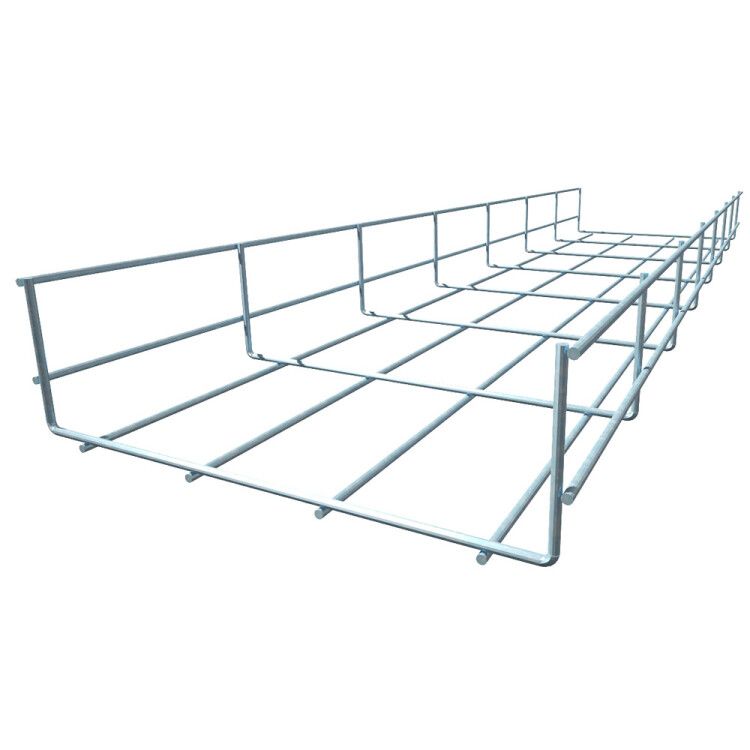

Проволочный лоток 100х150 L3000 мм - PL100-150-3000 КМ-Профиль

Лоток проволочный 150х100 L3000 мм, сталь 4 мм, оцинкованный от КМ-Профиля - лёгкий и прочный элемент для прокладки кабельных трасс внутри зданий. Благодаря открытой решётчатой конструкции и цинковому покрытию он устойчив к коррозии, легко монтируется и обеспечивает хорошую вентиляцию кабелей.

Назначение и область применения

Лоток проволочный 150х100 L3000 мм, сталь 4 мм, оцинкованный предназначен для прокладки силовых и слаботочных кабелей в помещениях. Подходит для промышленных объектов, офисов, жилых комплексов, транспортных терминалов и других зданий с контролируемым микроклиматом. Используется там, где важны лёгкость, доступ к кабелям и возможность быстрой модификации трассы.

Технические характеристики

• Размеры: ширина 150 мм, высота 100 мм, длина 3000 мм
• Материал: сталь оцинкованная по технологии Сендзимира
• Толщина проволоки: 4 мм
• Полезное сечение: 12 455 мм2 - достаточно для прокладки до 8–10 кабелей среднего сечения
• Покрытие: цинк - защищает от коррозии, не требует окраски
• Цвет: серый
• Огнестойкость: да - выдерживает воздействие открытого пламени без распространения горения
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - работает при температуре от −40C до +40C, в условиях сухого и умеренного влажного воздуха

Совместимость и монтаж

Лоток проволочный 150х100 L3000 мм, сталь 4 мм, оцинкованный монтируется на кронштейны, подвесы или крепится к стенам и потолкам. Для соединения секций используются:

• Безвинтовой соединитель BVS - быстрое и надёжное соединение без инструментов
• Специальный соединительный комплект PSK - для точного совмещения и фиксации
• Перфорированный соединитель PSP + крепёж SK20 - для усиленных участков или нагрузок

Не требуется сварка или резка - можно резать болгаркой или гильотиной, если нужна другая длина. Отверстия в боковых стенках позволяют крепить кабели хомутами или пластиковыми фиксаторами.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению. Огнестойкость подтверждает безопасность при возгорании. Цинковое покрытие снижает риск электрохимической коррозии, что важно при использовании рядом с металлическими конструкциями. Напряжение в трассе не влияет на целостность лотка - он не является токопроводящим элементом.

Преимущества

• Минимальный вес - удобен для одиночного монтажа и транспортировки
• Открытая конструкция - обеспечивает естественный теплообмен, снижает нагрев кабелей
• Доступ к кабелям - не нужно вскрывать корпус, обслуживание проще и быстрее
• Устойчивость к коррозии - благодаря оцинкованию по Сендзимиру, срок службы превышает 25 лет в сухих помещениях
• Гибкость системы - легко расширять, изменять направление, добавлять ответвления

Ограничения применения

Лоток проволочный 150х100 L3000 мм, сталь 4 мм, оцинкованный не рекомендуется для:

• Улицы, открытых площадок - даже при УХЛ-исполнении цинк подвержен агрессивному воздействию осадков и солевых частиц
• Агрессивных сред - химические производства, влажные цеха с кислотными парами, морские порты
• Зон с постоянным контактом воды - например, подвалы с протечками, канализационные камеры
• Высоких механических нагрузок - нельзя использовать как несущую конструкцию или опору для тяжёлого оборудования

Примеры использования

• Прокладка кабелей питания и управления в цехах заводов
• Трассировка сетей связи, CCTV, IP-камер в офисных зданиях
• Обустройство кабельных каналов в больницах, школах, торговых центрах
• Подключение автоматики к станкам и конвейерам
• Реконструкция старых электросетей - замена труб на более лёгкие и доступные лотки

Практические советы

• При заказе учитывайте посадочную ширину - 150 мм - чтобы не было зазора при установке в крепёжные системы
• Для длинных трасс используйте компенсационные участки через каждые 15–20 метров - металл расширяется при нагреве
• Не перегружайте лоток - максимальная плотность заполнения - 40–50% от полезного сечения, иначе будет перегрев
• При резке используйте диск по металлу с мелкими зубьями - края остаются ровными, не деформируются
• Проверьте соответствие артикула pl100-150-3000 или lo0236 перед заказом - эти номера встречаются у разных поставщиков
