Консоль с опорой KSP150 осн.50-150 сталь КМ LO3731 КМ-Профиль

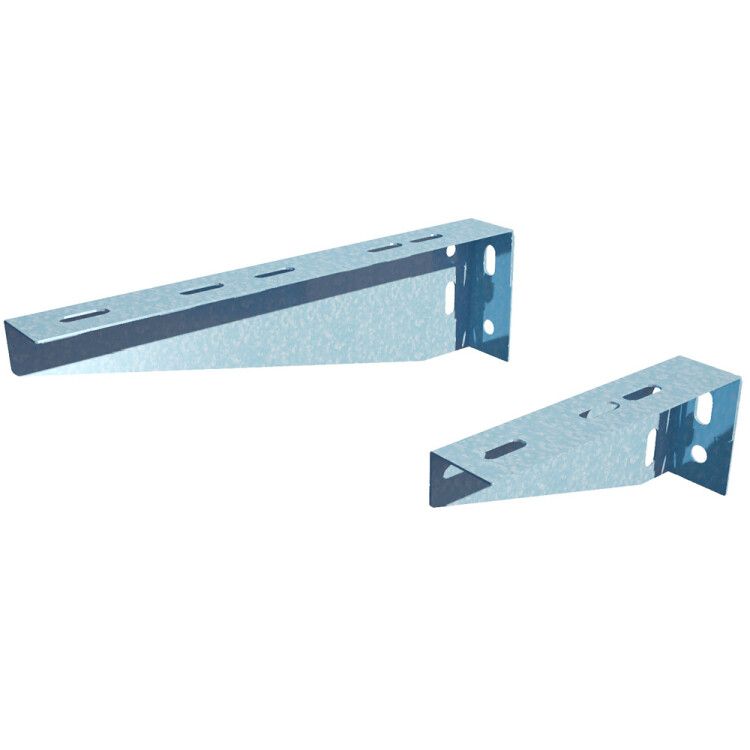

Консоль с опорой 150 миллиметров сталь КМ-профиль - это настенный кронштейн из оцинкованной стали для крепления металлических лотков шириной до 150 мм. Благодаря прочной конструкции и отсутствию необходимости в сварке, изделие ускоряет монтаж и обеспечивает надёжную фиксацию при нагрузке до 68 кг. Артикулы ksp150 и lo3731 соответствуют серии КМ-профиль.

Назначение и область применения

Консоль с опорой 150 миллиметров сталь КМ-профиль предназначена для крепления металлических лотков к стенам и потолочным несущим элементам. Применяется в системах прокладки кабеля в помещениях: офисах, производственных цехах, распределительных щитовых, телекоммуникационных шкафах. Подходит для лотков шириной от 50 до 150 мм. Установка выполняется без сварки - только с помощью болтовых соединений.

Технические характеристики

• Несущая способность: 68 кг - позволяет безопасно удерживать заполненные лотки с кабелями и проводами;
• Материал: сталь оцинкованная по методу Сендзимира - повышает коррозионную стойкость и долговечность;
• Толщина материала: 1,5 мм - обеспечивает жёсткость и устойчивость к деформации;
• Ширина лотка: 50–150 мм - совместима с большинством стандартных лотков КМ-профиль;
• Исполнение: настенный кронштейн - монтируется вертикально к поверхности;
• Цвет: серый - единообразный внешний вид с другими элементами системы;
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает использование в закрытых помещениях с нормальным, умеренным и холодным климатом;
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности;
• Рекомендованный проектный ассортимент: да - рекомендовано использовать в составе комплексных решений КМ-профиль.

Совместимость и монтаж

Консоль с опорой 150 миллиметров сталь КМ-профиль совместима с лотками серии КМ-профиль и аналогичными по габаритам моделями других производителей, если посадочные отверстия совпадают. Монтаж осуществляется с помощью анкеров, дюбелей или химических креплений - в зависимости от типа основания (бетон, кирпич, металл). Для установки требуется минимум два крепёжных элемента на одну консоль. Расстояние между кронштейнами не должно превышать 1,5 метра при максимальной нагрузке. Отступ от края лотка до точки крепления - не менее 100 мм.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по климатическому исполнению и требованиям к огнестойкости. Оцинкование по методу Сендзимира гарантирует равномерное покрытие и соответствие DIN EN ISO 1461. Несущая способность проверена в условиях статической нагрузки, что подтверждает безопасность эксплуатации в промышленных сетях.

Преимущества

• Отсутствие сварки - снижает время монтажа и исключает риск повреждения покрытия;
• Высокая несущая способность - подходит для плотного заполнения лотков кабелями;
• Защита от коррозии - оцинкованное покрытие сохраняет целостность даже при перепадах температур;
• Готовые отверстия - позволяют быстро зафиксировать лоток без доработки;
• Совместимость с проектной системой - легко интегрируется в комплекты КМ-профиль без адаптеров.

Ограничения применения

• Не предназначен для открытых площадок, улиц, сырых помещений или зон с постоянным воздействием воды - несмотря на оцинковку, срок службы снижается в агрессивной среде;
• Не используется для крепления лотков шириной более 150 мм - возможна потеря устойчивости;
• Не рассчитана на динамические или ударные нагрузки - например, вибрация оборудования требует дополнительной фиксации;
• Запрещён монтаж на деревянные или пластиковые основания без усиления - необходима жёсткая несущая стена.

Примеры использования

• Фиксация лотков с силовыми кабелями в цехе на заводе;
• Прокладка кабельных трасс в серверной комнате;
• Монтаж лотков в распределительном щите на этаже офисного здания;
• Обустройство кабельных путей в медицинских учреждениях с соблюдением требований пожарной безопасности.

Практические советы

• Перед монтажом проверьте посадочный диаметр отверстий в лотке - они должны точно совпадать с выступами консоли;
• При использовании нескольких консолей выставляйте их на одной высоте - это предотвращает перекос лотка;
• Для длинных участков (более 3 м) используйте дополнительные поддерживающие элементы - даже при нагрузке ниже 68 кг прогиб может возникнуть;
• Артикулы ksp150 и lo3731 взаимозаменяемы - выбирайте по доступности, но не смешивайте с другими сериями без проверки совместимости;
• При работе в помещениях с повышенной влажностью (например, вентиляционные камеры) дополнительно обработайте места крепления герметиком.
