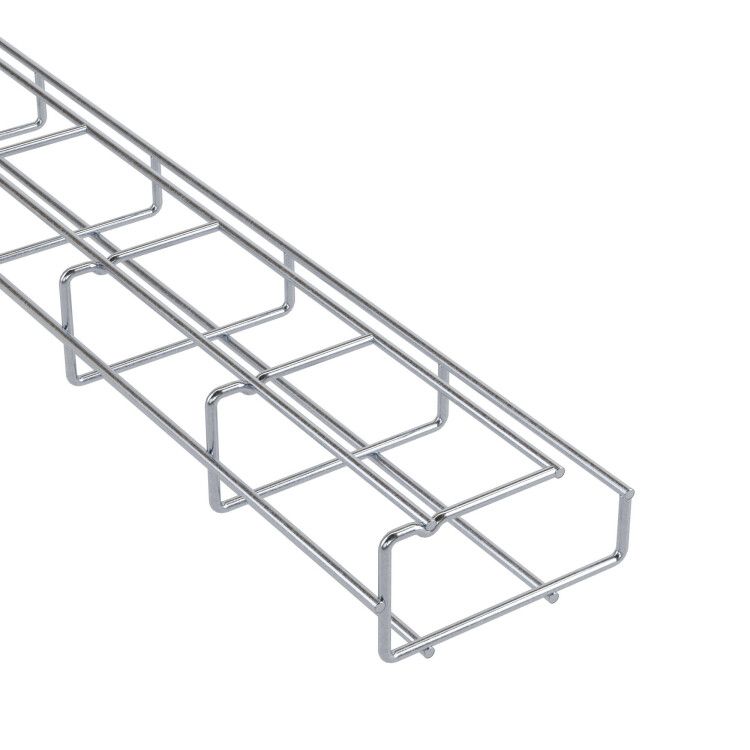

Лоток проволочный F5 Combitech G-тип 50х100, 2000 мм DKC (ДКС) FC5010G

Лоток проволочный 50х100х2000 G-тип DKC - это lightweight-решение для прокладки кабелей на прямых участках, поворотах и ответвлениях трасс. Изготовлен из оцинкованной стали с гальваническим покрытием, он сочетает прочность, устойчивость к коррозии и простоту монтажа. Артикул fc5010g относится к серии F5 Combitech бренда DKC.

Назначение и область применения

Лоток проволочный 50х100х2000 G-тип DKC используется для организации кабельных трасс в помещениях с невысокими механическими нагрузками. Подходит для прокладки слаботочных и силовых кабелей: сетевых, телекоммуникационных, сигнализационных, управления, освещения. Применяется в офисах, серверных, производственных зонах, жилых комплексах и объектах инфраструктуры. Конструкция позволяет легко формировать прямые участки, повороты и разветвления без использования дополнительных фитингов.

Технические характеристики

• Тип изделия: лоток проволочный G-формы
• Размеры: высота 50 мм, ширина основания 100 мм, длина 2000 мм
• Диаметр проволоки: 4 мм
• Материал: сталь оцинкованная
• Покрытие: гальваническое цинкование
• Рекомендован для проектного использования: да
• Рекомендуемая рабочая нагрузка: до 5 кг/м (при использовании с кронштейнами FC37308)

Совместимость и монтаж

Лоток проволочный 50х100х2000 G-тип DKC совместим с кронштейнами серии FC37308, обеспечивающими быстрый безвинтовой монтаж к потолку или стене. Крепление осуществляется за счет защелкивающегося механизма - не требует сверления или болтов. Лотки можно соединять друг с другом встык, образуя непрерывную трассу. Для поворотов используются специальные угловые элементы серии F5 Combitech. Установка возможна на вертикальных и горизонтальных поверхностях. Диаметр проволоки 4 мм обеспечивает достаточную жесткость для удержания кабеля без прогиба при равномерном распределении нагрузки.

Преимущества

• Легкий вес - снижает нагрузку на крепеж и ускоряет установку
• Гальваническое цинкование - устойчиво к коррозии даже во влажных средах
• Безвинтовой монтаж - экономит время и инструменты
• G-образная форма - предотвращает выпадение кабелей, удобна для закрепления на опорах
• Совместимость с серийными компонентами F5 Combitech - единая система сборки

Ограничения применения

• Не предназначена для открытых площадок или агрессивных сред (высокая влажность, химикаты, солевой туман)
• Не выдерживает ударные или динамические нагрузки выше 5 кг/м - не использовать для тяжелых силовых кабелей или массивных пучков
• Не рекомендуется для монтажа в местах с постоянным контактом с водой - гальваническое покрытие не заменяет IP-защиту
• Требует точного соблюдения шага крепления - при увеличенном расстоянии между кронштейнами возможен прогиб

Примеры использования

• Прокладка Ethernet-кабелей в офисной зоне от коммутатора к рабочим местам
• Трассировка сигналов датчиков на конвейере в производственном цеху
• Обустройство кабельной трассы в серверной комнате с множеством ответвлений
• Интеграция в систему видеонаблюдения - прокладка камер и питания по периметру здания

Практические советы

• Учитывайте посадочные размеры кронштейнов FC37308 - они рассчитаны именно на G-профиль шириной 100 мм
• При длинных прямых участках (>10 м) добавьте дополнительные точки крепления каждые 1–1,5 м
• Перед монтажом проверьте целостность покрытия - поврежденные участки могут начать ржаветь
• Для перехода на другие типы лотков используйте переходники серии F5 Combitech - не применяйте самодельные решения
• Не перегружайте лоток - суммарный вес кабелей не должен превышать 5 кг на каждый метр длины
