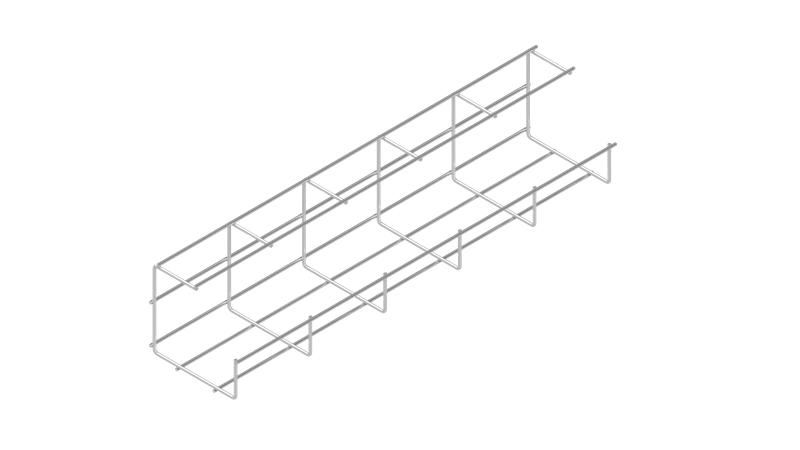

Лоток проволочный G-образ. 115х110 L3000 сталь 4мм PLG110-115-3000 оцинк. КМ LO26639 КМ-Профиль

Проволочный лоток G-образный 110х115 L3000 мм оцинкованная сталь от КМ-Профиль (артикул lo26639) - это прочная, открытая кабельная трасса из оцинкованной стали, оптимальная для прокладки силовых, информационных и сигнальных кабелей в помещениях. Его G-образная форма и сетчатая конструкция обеспечивают удобство монтажа, вентиляцию и фиксацию кабелей без дополнительных креплений.

Назначение и область применения

Проволочный лоток G-образный 110х115 L3000 мм оцинкованная сталь используется для организации кабельных трасс внутри зданий: офисов, заводов, складов, жилых комплексов. Подходит для прокладки кабелей питания, управления, связи, автоматизации. Применяется там, где важны доступ к кабелям, вентиляция и минимизация веса трассы. Не рекомендуется для наружной установки, влажных помещений или агрессивных сред (например, химических цехов).

Технические характеристики

• Размеры: ширина 115 мм, высота борта 110 мм, длина 3000 мм
• Материал: сталь оцинкованная по технологии Сендзимира
• Защитное покрытие: гальваническое цинкование - устойчиво к коррозии в сухих условиях
• Форма профиля: G-образная - обеспечивает жесткость и возможность крепления кабелей к нижней плоскости
• Диаметр проволоки: 4 мм - гарантирует достаточную механическую прочность
• Полезное сечение: 10 219 мм2 - площадь для размещения кабелей
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Цвет: серый - матовая поверхность без покраски

Совместимость и монтаж

Лоток совместим с системой крепления КМ-Профиль. Для соединения между собой используются:

• безвинтовой соединитель BVS - быстрое и надежное соединение без инструментов
• комплект PSK - универсальный соединитель для прямых участков
• перфорированный соединитель PSP + SK20 - для угловых и ответвлений

Кабели крепятся напрямую к нижней плоскости лотка через отверстия в проволочной сетке - не требуют хомутов или крепежа. Монтировать можно на стену, потолок или кронштейны. Учитывайте посадочные размеры: ширина 115 мм требует свободного места для крепежа и соседних элементов.

Преимущества

• Открытая сетчатая конструкция - легко контролировать состояние кабелей, добавлять или заменять провода
• Естественная вентиляция - снижает нагрев кабелей, продлевает срок службы изоляции
• Нет острых кромок - безопасно при работе и обслуживании
• Низкий вес - уменьшает нагрузку на несущие конструкции
• Удобное крепление кабелей - не нужны дополнительные фиксаторы

Ограничения применения

• Не предназначена для внешней установки - цинковое покрытие не защищает от осадков и ультрафиолета
• Не подходит для агрессивных сред: химические производства, морской воздух, высокая влажность (>80%)
• Ограниченная несущая способность - не использовать для тяжелых пучков кабелей массой более 15–20 кг/м
• Требуется соблюдение ГОСТ 15150-69 - применять только в климатическом исполнении УХЛ и Т

Примеры использования

• Прокладка кабелей питания и управления на заводе - в цехах с сухим микроклиматом
• Информационные сети в офисном здании - для Ethernet, телефонии, видеонаблюдения
• Автоматизация оборудования - сигналы от датчиков к ПЛК
• Энергообеспечение конвейеров, насосных станций, распределительных щитов

Практические советы

• Перед монтажом проверьте, что радиус изгиба трассы не меньше минимального - иначе деформируется проволока
• При длинных трассах (более 10 м) используйте компенсационные участки или температурные зазоры
• Для кабелей большего диаметра рассчитывайте заполнение не выше 60% полезного сечения
• При использовании в помещениях с повышенными требованиями к чистоте (лаборатории, медицинские учреждения) допускается дополнительная мойка после монтажа - цинк не боится воды при условии последующего просушивания
• Артикул lo26639 - всегда заказывайте целые секции по 3 метра; при необходимости резки - используйте болгарку с диском по металлу, затем обработайте края против коррозии
