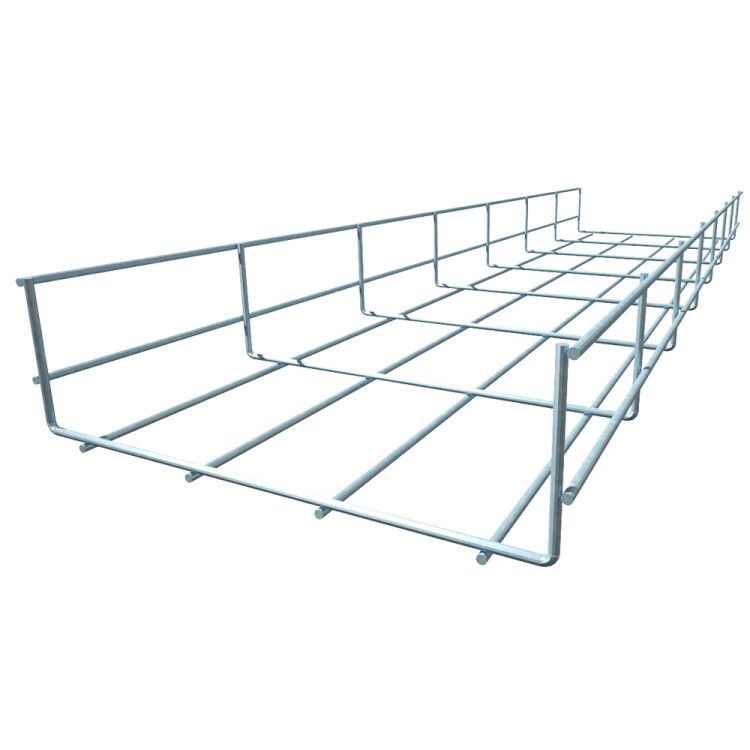

Проволочный лоток 100х100 L3000 мм - PL100-100-3000 КМ-Профиль LO0667

Лоток проволочный 100х100 L3000 мм, сталь 4 мм, оцинкованный от КМ-профиль - lightweight-решение для прокладки кабелей внутри зданий. Благодаря открытой решётчатой конструкции и цинковому покрытию он устойчив к коррозии, легко монтируется и обеспечивает хорошую вентиляцию трассы.

Назначение и область применения

Лоток проволочный 100х100 L3000 мм, сталь 4 мм, оцинкованный предназначен для прокладки силовых и слаботочных кабелей в помещениях. Подходит для промышленных объектов, офисов, жилых комплексов, лабораторий и других зон с контролируемым микроклиматом. Используется там, где важны лёгкость, доступ к кабелям и возможность быстрой модификации трассы.

Технические характеристики

• Размеры: 100×100 мм, длина 3000 мм
• Материал: сталь оцинкованная по технологии Сендзимира
• Толщина проволоки: 4 мм
• Полезное сечение: 7835 мм2 - достаточно для групп кабелей до 50–70 мм2 каждый
• Покрытие: гальванический цинк - защищает от коррозии, сохраняет прочность
• Огнестойкость: да - выдерживает воздействие открытого пламени без распространения горения
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - работает при температуре от −40C до +40C, в условиях сухого и умеренного влажного воздуха
• Цвет: серый

Совместимость и монтаж

Лоток проволочный 100х100 L3000 мм, сталь 4 мм, оцинкованный собирается без болтов. Для соединения используются:

• Безвинтовой соединитель BVS - быстрое и надёжное стыкование по длине
• Специальный соединительный комплект PSK - для угловых поворотов и ответвлений
• Перфорированный соединитель PSP + фиксатор SK20 - для точечного крепления к стенам или потолкам

Крепление к конструкциям осуществляется на хомуты, кронштейны или анкерные болты через отверстия в боковых стенках. Монтаж возможен как горизонтально, так и вертикально. Нет необходимости в сварке или резке - можно отрезать лоток болгаркой или ножницами по металлу.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению. Огнестойкость подтверждена испытаниями на воспламеняемость. Цинковое покрытие соответствует нормам по толщине и адгезии для внутренних установок. Не содержит токсичных веществ, безопасен для людей и оборудования.

Преимущества

• Минимальный вес - снижает нагрузку на несущие конструкции
• Открытая сетка - обеспечивает естественный теплообмен, предотвращает перегрев кабелей
• Простота сборки - не нужны инструменты для крепления, кроме резака
• Доступ к кабелям - легко проверить, заменить или добавить провода без демонтажа
• Устойчивость к коррозии - благодаря оцинкованию по Сендзимиру, срок службы более 15 лет в сухих помещениях

Ограничения применения

Не рекомендуется использовать в следующих условиях:

• На улице - даже при УХЛ-исполнении, длительное воздействие осадков и перепадов температур снижает долговечность
• В агрессивных средах - пары кислот, щелочей, солевых растворов разрушают цинк
• В помещениях с постоянной влажностью выше 80% - риск образования белого налёта на цинке, хотя не влияет на механическую прочность
• Под высокой механической нагрузкой - не предназначены для прохода транспорта или давления от тяжёлых труб

Примеры использования

• Прокладка кабелей управления на заводе - лоток проволочный 100х100 L3000 мм, сталь 4 мм, оцинкованный удобен для частых изменений схемы
• Системы видеонаблюдения в торговом центре - легко расширить трассу, добавить камеры
• Электрощитовые комнаты - для вывода кабелей от шкафов к оборудованию
• Объекты с высокой плотностью кабелей - например, серверные, где нужна вентиляция и быстрый доступ

Практические советы

• При заказе учитывайте длину - 3 метра оптимальны для большинства прямых участков; для поворотов используйте комплекты PSK
• Проверьте посадочный диаметр кабелей - максимальная суммарная площадь сечения не должна превышать 7835 мм2
• При монтаже на потолок используйте кронштейны с шагом не более 1,5 м
• Для защиты от пыли в цехах допускается установка крышек - совместимы с этим типом лотка
• Артикулы pl100-100-3000, pl100*100 и lo0667 - все они относятся к одному изделию, выбирайте по удобству системы закупок
