Лоток прямой H=100мм сталь 1.5мм НЛ40-П2.87 цУТ1.5 СОЭМИ Н0111116452

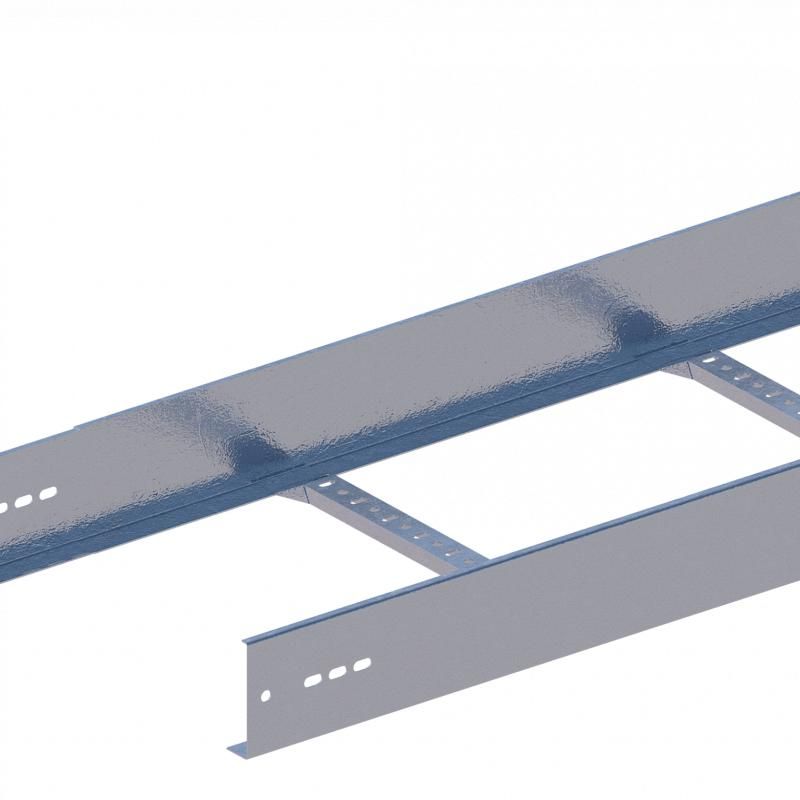

Лоток прямой H=100мм сталь 1.5мм НЛ40-П2.87 цУТ1.5 СОЭМИ - это лестничный кабельный лоток из оцинкованной стали, предназначенный для открытой прокладки силовых и слаботочных кабелей в промышленных, коммерческих и жилых зданиях. Благодаря прочной конструкции и стандартизированному соединению, он обеспечивает надежную и долговечную трассу для кабелей, особенно там, где важна нагрузочная способность и удобство обслуживания.

Назначение и область применения

Лоток прямой H=100мм сталь 1.5мм НЛ40-П2.87 цУТ1.5 СОЭМИ предназначен для прокладки кабельных линий в помещениях с повышенными требованиями к механической устойчивости и доступности. Подходит для использования в:

• промышленных цехах и заводах;
• офисных и административных зданиях;
• торгово-развлекательных центрах;
• жилых многоквартирных домах;
• энергообъектах и системах автоматизации.

Может применяться как в горизонтальной, так и в вертикальной плоскости. В вертикальном исполнении такой лоток называют кабельростом - он обеспечивает фиксацию кабелей и предотвращает провисание.

Технические характеристики

• Тип конструкции: лестничный (двухбортовой с поперечинами);
• Высота борта: 100 мм;
• Толщина стенки: 1,5 мм;
• Длина: 2870 мм;
• Материал: сталь с горячим цинкованием;
• Климатическое исполнение: УТ1,5 (устойчив к температуре от −40C до +40C и повышенной влажности);
• Стандарт: ТУ 3449-017-05774835-2007;
• Покрытие: горячий цинк - защищает от коррозии, увеличивает срок службы.

Совместимость и монтаж

Лоток прямой H=100мм сталь 1.5мм НЛ40-П2.87 цУТ1.5 СОЭМИ имеет телескопическое соединение «мама-папа» длиной 130 мм - это позволяет легко выстраивать длинные трассы без перерыва. Также допускается стыковка «стык в стык» с использованием соединительных планок.

Для крепления лотков друг к другу и к несущим конструкциям используются болты с резьбой М8. Крепление к стенам, потолкам или опорам выполняется с помощью хомутов, кронштейнов или анкеров - в зависимости от типа поверхности.

При вертикальной прокладке (кабельрост) рекомендуется использовать зажимные скобы для фиксации кабелей внутри лотка - это снижает риск повреждений и улучшает распределение нагрузки.

Преимущества

• Высокая несущая способность благодаря ребрам жесткости между бортами - выше, чем у листовых лотков того же размера;
• Небольшая масса при сохранении прочности - легче транспортировать и монтировать;
• Открытый дизайн - позволяет легко осмотреть, добавить или заменить кабели без демонтажа;
• Цинковое покрытие - устойчиво к коррозии даже в условиях повышенной влажности;
• Готовые стандартные размеры - совместимы с другими элементами серии НЛ40.

Ограничения применения

• Не предназначен для прокладки в агрессивных средах (например, с постоянным воздействием кислот, щелочей или солевых растворов);
• Не следует использовать в местах с частыми ударными нагрузками или вибрацией без дополнительной защиты;
• При монтаже в условиях температур ниже −40C требуется проверка хрупкости материала - хотя исполнение УТ1,5 рассчитано на холод, экстремальные значения требуют осторожности;
• Не является герметичным решением - не подходит для помещений с риском попадания воды внутрь лотка (для таких задач нужны закрытые каналы или короба).

Примеры использования

• Прокладка силовых кабелей от трансформаторной подстанции к распределительному щиту в цеху;
• Разводка слаботочных сетей (LAN, CCTV, телефония) в многоэтажном офисном здании;
• Кабельрост для вертикальной прокладки кабелей между этажами в жилом доме;
• Обустройство трассы для кабелей управления на конвейерной линии в пищевой промышленности.

Практические советы

• Перед монтажом проверьте, что посадочные отверстия под М8 соответствуют вашим крепежным элементам - не все кронштейны подходят без адаптеров;
• При стыковке нескольких лотков используйте одинаковые участки телескопического соединения - это гарантирует равномерную нагрузку;
• Для вертикальных участков (кабельростов) шаг крепления скоб - не более 1,5 м; для горизонтальных - до 2 м;
• Избегайте перегрузки лотка - максимальная нагрузка зависит от длины пролета и ширины лотка; для точного расчета обращайтесь к таблицам нагрузок от производителя;
• Лоток прямой H=100мм сталь 1.5мм НЛ40-П2.87 цУТ1.5 СОЭМИ совместим с фасонными элементами этой же серии - выбирайте углы, переходники и ответвители от СОЭМИ для целостности системы.
