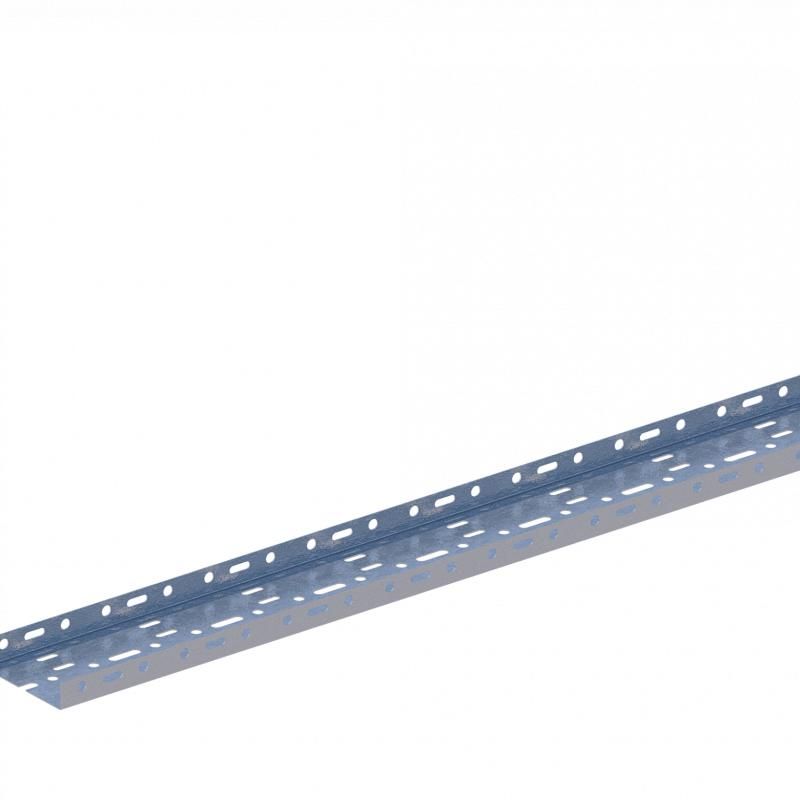

Лоток прямой H=24мм сталь 1мм НЛ10-П1.87 цУТ1.5 СОЭМИ Н0111112221

Лоток прямой НЛ10-П1.87 цинк УТ1.5 СОЭМИ - это лестничный кабеленесущий элемент из стали с горячим цинкованием, предназначенный для открытой прокладки силовых и слаботочных кабелей в помещениях и на улице. Благодаря прочной конструкции и компактной высоте 24 мм он подходит для систем, где важна нагрузочная способность при ограниченном пространстве.

Назначение и область применения

Лоток прямой НЛ10-П1.87 цинк УТ1.5 СОЭМИ предназначен для прокладки кабелей в местах, требующих высокой механической прочности и доступа к проводам для обслуживания. Подходит для установки в жилых, коммерческих и промышленных зданиях: офисах, торговых центрах, производственных участках, АЗС, энергообъектах. Может использоваться как в горизонтальной, так и в вертикальной плоскости - в последнем случае такой лоток называют кабельростом.

Технические характеристики

• Материал: сталь, толщиной 1 мм
• Защитное покрытие: горячее цинкование - повышает коррозионную стойкость, особенно в условиях повышенной влажности
• Высота бортов: 24 мм
• Длина: 1870 мм
• Цвет: серый
• Исполнение: без соединителей - требуется внешняя фурнитура для сборки трассы
• Климатическое исполнение: УТ1,5 - рассчитан на работу при температуре от −50 C до +45 C, в средней степени запыленности и влажности

Совместимость и монтаж

Лоток прямой НЛ10-П1.87 цинк УТ1.5 СОЭМИ имеет телескопические торцы «мама–папа» длиной 130 мм - позволяющие легко состыковывать несколько элементов без потери жесткости. Также допускается стыковка «в стык» с применением специальных соединителей. Крепление между лотками выполняется болтами M8. Для монтажа к стенам, перегородкам или несущим конструкциям используются хомуты, кронштейны или опоры с шагом не более 1,5 м. При вертикальной прокладке рекомендуется дополнительно закрепить кабели внутри лотка зажимными скобами.

Безопасность и стандарты

Производится в соответствии с ТУ 3449-017-05774835-2007. Горячее цинкование соответствует требованиям ГОСТ 14771 и обеспечивает долговременную защиту от коррозии. Климатическое исполнение УТ1,5 гарантирует работоспособность в условиях, характерных для умеренного и холодного климата России и стран СНГ.

Преимущества

• Высокая несущая способность благодаря ребрам жесткости - выдерживает большие массы кабелей по сравнению с листовыми аналогами
• Малый собственный вес - снижает нагрузку на крепежные элементы и несущие конструкции
• Открытая конструкция - удобен для осмотра, замены и модификации кабельных трасс без демонтажа всего участка
• Горячее цинкование - продлевает срок службы даже в агрессивных средах, например, в сырых подвалах или на улице

Ограничения применения

• Не предназначен для герметичной защиты кабелей - не подходит для помещений с постоянным воздействием воды, масел или агрессивных химических веществ
• Отсутствие встроенных соединителей - необходимо докупать крепеж и фасонные элементы (углы, переходники, крышки) для полноценной трассы
• Рекомендовано использовать только с крепежом M8; использование других размеров может привести к снижению жесткости соединения
• Не следует применять в качестве основания для оборудования - лоток служит исключительно для прокладки кабелей

Примеры использования

• Прокладка силовых кабелей от распределительного щита к станкам на заводе
• Обустройство кабельроста в шахте лифта или между этажами офисного здания
• Формирование трассы для сетевых кабелей в серверной комнате
• Подключение светильников и автоматики в торговом центре с открытыми потолками

Практические советы

• Перед монтажом проверьте совпадение внутреннего профиля торцов - они должны плотно входить друг в друга без люфтов
• При длинных горизонтальных участках учитывайте тепловое удлинение - оставляйте зазор 2–3 мм между соседними лотками
• Для вертикальных участков используйте крепления каждые 1–1,2 м и обязательно фиксируйте кабели внутри лотка
• Посадочные места под болты M8 расположены на бортах - перед сверлением убедитесь, что не попали в ребро жесткости
• При заказе нескольких лотков НЛ10-П1.87 цинк УТ1.5 СОЭМИ выбирайте партию одного производства - цвет и толщина покрытия могут немного отличаться между партиями
