Лоток прямой H=50мм сталь 1мм НЛ40-П1.87 цУТ2.5 СОЭМИ Н0112113251

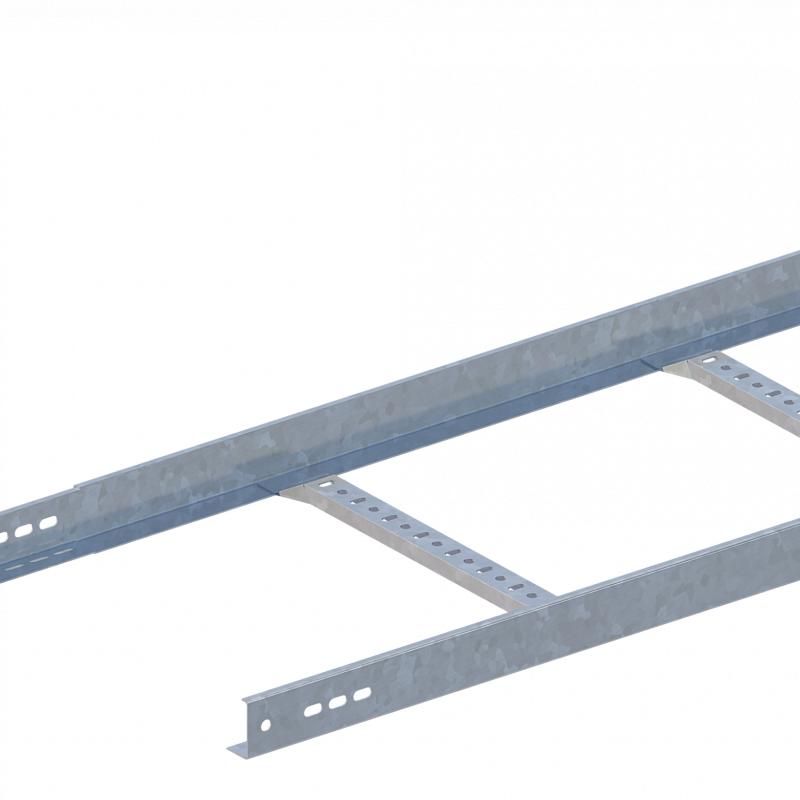

Лоток прямой H=50мм сталь 1мм НЛ40-П1.87 цУТ2.5 СОЭМИ - это лестничный кабельный лоток из оцинкованной стали, предназначенный для открытой прокладки силовых и слаботочных кабелей в помещениях и на объектах различного назначения. Бренд СОЭМИ Ст.Оскол выпускает этот лоток в соответствии с техническими условиями, обеспечивая прочность, долговечность и совместимость с другими элементами кабельной трассы.

Назначение и область применения

Лоток прямой H=50мм сталь 1мм НЛ40-П1.87 цУТ2.5 СОЭМИ предназначен для прокладки кабелей в горизонтальных и вертикальных трассах. Его используют в жилых домах, офисах, торговых центрах, производственных помещениях и других объектах, где требуется надежная и доступная система кабельной организации. Когда лоток устанавливается вертикально, он функционирует как кабельрост - обеспечивает фиксацию кабелей и предотвращает провисание.

Технические характеристики

• Материал: сталь оцинкованная по технологии Сендзимира - устойчивая к коррозии поверхность
• Толщина стенки: 1 мм - оптимальное сочетание прочности и легкости
• Высота бортов: 50 мм - достаточна для удержания кабелей без перегрузки
• Длина: 1870 мм - стандартный модуль для сборки трасс
• Климатическое исполнение: УТ2,5 - рассчитан на работу при температуре от −40C до +40C, в условиях повышенной влажности и запыленности
• Стандарт: ТУ 3449-017-05774835-2007

Совместимость и монтаж

Лоток прямой НЛ40-П1.87 цУТ2.5 СОЭМИ имеет телескопическое соединение «мама-папа» длиной 130 мм - это позволяет легко состыковывать несколько лотков без дополнительных деталей. Также допускается стыковка «в стык» с применением соединительных планок и болтов M8. Крепление к стенам, потолкам или несущим конструкциям выполняется с помощью хомутов, кронштейнов или анкеров, подходящих по шагу монтажа. Для поворотов и ответвлений используются фасонные элементы того же серийного ряда.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3449-017-05774835-2007 и выполнено из оцинкованной стали, что исключает риск быстрой коррозии даже в средах с повышенной влажностью. Климатическое исполнение УТ2,5 гарантирует безопасную эксплуатацию в закрытых помещениях с контролируемым микроклиматом. Применение в системах с напряжением до 1000 В - в рамках нормативов ПУЭ.

Преимущества

• Высокая несущая способность благодаря ребрам жесткости - выдерживает большие нагрузки по сравнению с листовыми лотками аналогичного размера
• Небольшая масса - удобно транспортировать и монтировать
• Открытый дизайн - позволяет легко осмотреть, добавить или заменить кабели без демонтажа
• Цинковое покрытие - продлевает срок службы, особенно в условиях возможного воздействия влаги
• Гибкая система соединений - поддерживает любые конфигурации трасс

Ограничения применения

• Не предназначен для прокладки в агрессивных средах (например, химических производствах, морских портах) - требуются специальные материалы
• Не рекомендуется использовать вне помещений без защиты от прямого солнца и осадков - цинк со временем окисляется при постоянном контакте с атмосферными явлениями
• Не подходит для кабелей с внешним диаметром больше половины высоты лотка (более 25 мм) - риск перегрева и затруднённого обслуживания

Примеры использования

• Прокладка силовых кабелей между этажами в многоэтажном офисном здании
• Разводка слаботочных сетей (LAN, CCTV, телефония) в торговом центре
• Кабельрост для вертикальной прокладки кабелей в шахтах лифтов или технических коридорах
• Обустройство кабельных трасс на заводах с частыми изменениями оборудования

Практические советы

• При проектировании трассы учитывайте посадочные размеры: высота 50 мм требует минимум 60–70 мм свободного пространства сверху для установки креплений
• Для длинных горизонтальных участков (более 10 м) устанавливайте опоры каждые 1,5–2 м - это предотвратит прогиб
• Перед монтажом проверьте целостность цинкового покрытия - поврежденные места лучше обработать антикоррозийным составом
• При использовании в качестве кабельроста обязательно фиксируйте кабели зажимными скобами - это снижает механическую нагрузку на изоляцию
• Заказывайте комплектующие (соединители, углы, крышки) одной партии - они гарантированно совпадают по геометрии и цвету
