Лоток прямой H=50мм сталь 1.5мм НЛ40-П1.87 цУТ1.5 СОЭМИ Н0111113451

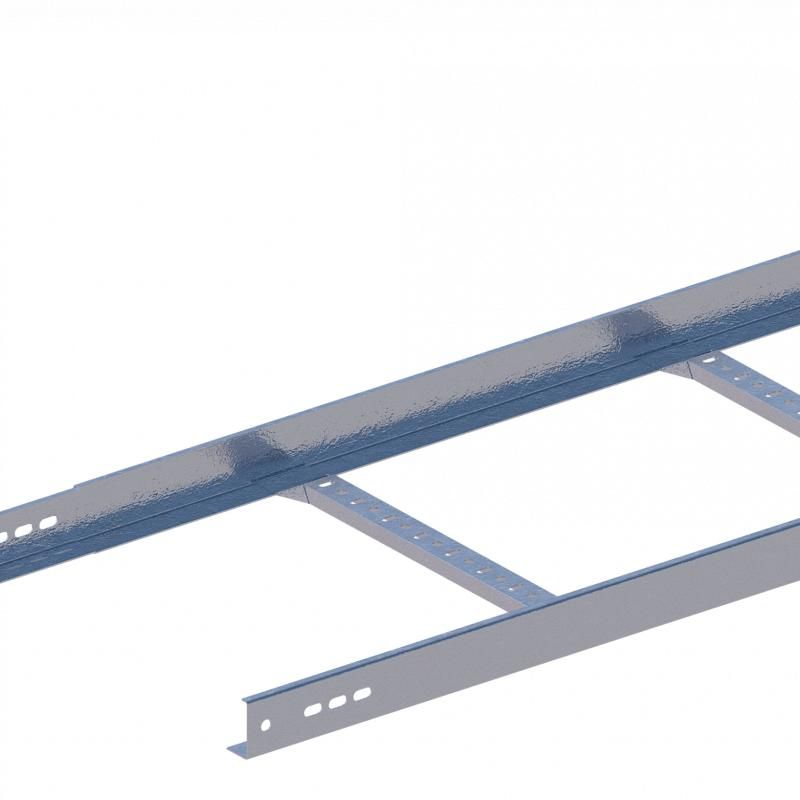

Лоток прямой H=50мм сталь 1.5мм НЛ40-П1.87 цУТ1.5 СОЭМИ - это лестничный кабельный лоток из оцинкованной стали, предназначенный для открытой прокладки силовых и слаботочных кабелей в помещениях и на улице. Бренд СОЭМИ Ст.Оскол выпускает этот лоток в соответствии с техническими условиями ТУ 3449-017-05774835-2007, обеспечивая прочность, долговечность и совместимость с другими элементами системы.

Назначение и область применения

Лоток прямой H=50мм сталь 1.5мм НЛ40-П1.87 цУТ1.5 СОЭМИ предназначен для прокладки кабелей вдоль стен, потолков и перекрытий там, где требуется высокая механическая нагрузка и доступ к проводам для обслуживания. Подходит для:

• Жилых и общественных зданий - офисы, школы, больницы;
• Торговые и административные комплексы;
• Производственные цеха, склады, энергообъекты;
• Вертикальные шахты - в этом случае лоток работает как кабельрост.

Из-за открытой конструкции легко контролируется состояние кабелей, удобна замена и добавление проводов без демонтажа всей трассы.

Технические характеристики

• Материал: сталь с горячим цинкованием - устойчивость к коррозии, особенно важна во влажных и агрессивных средах;
• Толщина стенки: 1,5 мм - обеспечивает достаточную жесткость при минимальном весе;
• Высота бортов: 50 мм - оптимальная для кабелей до 35 мм в диаметре в одном уровне;
• Длина: 2000 мм - стандартная длина для прямых участков трассы;
• Климатическое исполнение: УТ1,5 - рассчитан на работу при температуре от −40C до +40C, в условиях повышенной влажности и запыленности;
• Стандарт: ТУ 3449-017-05774835-2007 - соответствует требованиям к кабельным лоткам в России.

Совместимость и монтаж

Лоток прямой H=50мм сталь 1.5мм НЛ40-П1.87 цУТ1.5 СОЭМИ имеет телескопическое соединение «мама-папа» длиной 130 мм - это позволяет легко выстраивать длинные прямые участки без зазоров. Также возможна стыковка «в стык» с применением специальных соединителей.

Фиксация лотков друг к другу выполняется болтами M8. Крепление к поверхности - на кронштейнах, хомутах или анкерных болтах, шаг крепления рекомендуется 1–1,5 м для горизонтальной прокладки, 0,8–1 м - для вертикальной (кабельрост).

Для поворотов, ответвлений и переходов используйте фасонные элементы того же серийного ряда - они обеспечивают герметичность и сохраняют целостность трассы.

Преимущества

• Высокая несущая способность благодаря ребрам жесткости - выдерживает значительный вес кабелей без прогиба;
• Небольшая масса по сравнению с листовыми аналогами - снижает нагрузку на несущие конструкции;
• Открытый дизайн - быстрый доступ к кабелям для диагностики и ремонта;
• Цинковое покрытие - гарантирует долгий срок службы даже в сырых помещениях;
• Гибкость системы - возможность комбинирования с любыми аксессуарами серии НЛ40.

Ограничения применения

• Не предназначен для прокладки в местах постоянного воздействия открытого пламени или экстремально высоких температур (>+80C);
• Не следует использовать в средах с агрессивными химикатами (например, кислоты, щелочи) - цинк может разрушаться;
• При вертикальной прокладке (кабельрост) обязательна фиксация кабелей зажимами - иначе возможен сползание;
• Рекомендовано избегать длительного контакта с морской водой или соляными туманами - для таких условий нужна нержавеющая сталь или другие материалы.

Примеры использования

• В офисном здании - прокладка сетевых и силовых кабелей вдоль потолка между этажами;
• На заводе - организация трассы для кабелей управления станками вдоль конвейера;
• В ЖК - кабельрост в шахте лифтового оборудования для питания и связи;
• На АЗС - прокладка кабелей освещения и сигнализации вдоль внешней стены здания.

Практические советы

• Перед монтажом проверьте внутреннюю ширину лотка - она должна позволять свободно проходить всем кабелям с учетом радиуса изгиба;
• При стыковке двух лотков всегда используйте болты M8 - саморезы недостаточно надежны;
• Для вертикальных участков крепите кабели каждые 30–50 см с помощью зажимных скоб - предотвращает перегрузку нижних бортов;
• При закупке учитывайте, что длина лотка 2 м - для точного расчета числа элементов учтите длину телескопического соединения (130 мм) - он занимает часть длины каждого лотка;
• Артикул НЛ40-П1.87 цУТ1.5 - это основной номер для заказа; все фасонные элементы должны иметь ту же серию - иначе соединение будет некорректным.
