Лоток прямой H=70мм сталь 1.5мм НЛ60-П1.87 цУТ1.5 СОЭМИ Н0111115471

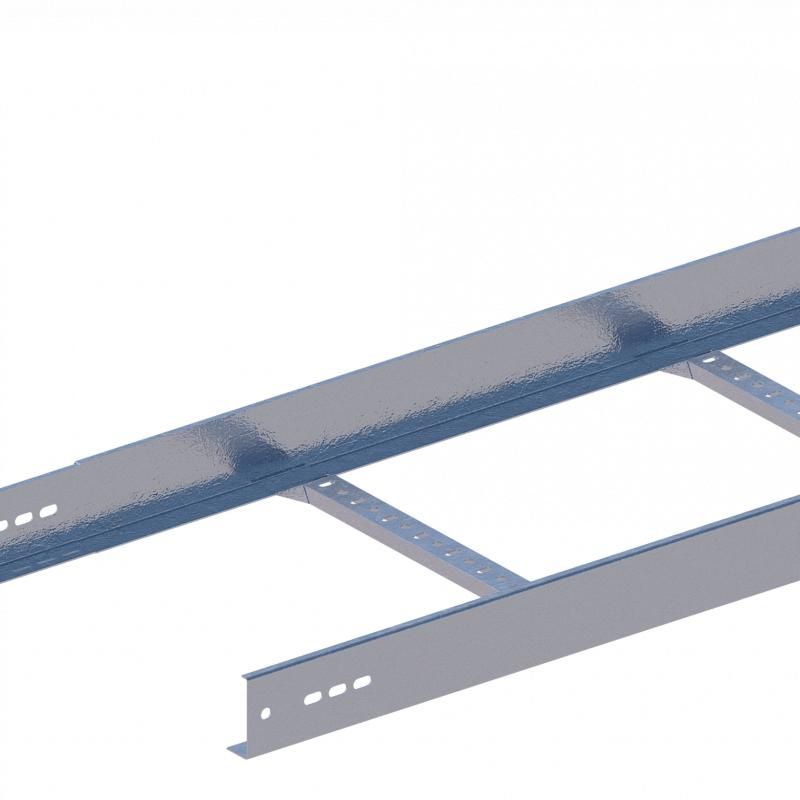

Лоток прямой H=70мм сталь 1.5мм НЛ60-П1.87 цУТ1.5 СОЭМИ - это лестничный кабельный лоток из оцинкованной стали, предназначенный для открытой прокладки силовых и слаботочных кабелей в помещениях и на объектах различного назначения. Бренд СОЭМИ Ст.Оскол выпускает этот лоток в соответствии с техническими условиями ТУ 3449-017-05774835-2007, обеспечивая прочность, долговечность и совместимость с другими элементами системы.

Назначение и область применения

Лоток прямой H=70мм сталь 1.5мм НЛ60-П1.87 цУТ1.5 СОЭМИ предназначен для прокладки кабелей вдоль стен, потолков или перекрытий там, где требуется высокая механическая нагрузка и доступ к проводам для обслуживания. Подходит для:

• Жилых и общественных зданий - офисы, школы, больницы;
• Торговые и административные комплексы;
• Производственные цеха, склады, энергообъекты;
• Вертикальные участки трасс - в этом случае лоток работает как кабельрост.

Из-за открытой конструкции удобно контролировать состояние кабелей, добавлять новые линии или заменять поврежденные участки без демонтажа всей системы.

Технические характеристики

• Материал: сталь толщиной 1,5 мм с горячим цинкованием - устойчивость к коррозии, особенно в условиях повышенной влажности;
• Габариты: высота 70 мм, длина 1870 мм - оптимальная вместимость для групп кабелей до 50–70 мм2 сечением;
• Климатическое исполнение: УТ1,5 - рассчитан на работу при температуре от −40C до +40C, в средней полосе России и аналогичных климатических зонах;
• Стандарт: ТУ 3449-017-05774835-2007 - внутренний регламент производства, обеспечивающий однородность параметров партий;
• Масса: около 12,5 кг/шт. (приблизительно, без учета крепежа);
• Цвет: матовый серебристый (естественный цвет цинкового покрытия).

Совместимость и монтаж

Лоток прямой H=70мм сталь 1.5мм НЛ60-П1.87 цУТ1.5 СОЭМИ имеет телескопическое соединение «мама-папа» длиной 130 мм - это позволяет легко выстраивать длинные трассы без зазоров. Также допускается стыковка «в стык» с применением специальных соединителей.

Для крепления между собой и к конструкциям используются болты М8. Крепление к стене или потолку выполняется с помощью хомутов, кронштейнов или анкеров - шаг крепления рекомендуется 1,5–2 м для горизонтальной прокладки, 1–1,2 м - для вертикальной (кабельрост).

Совместим с фасонными элементами того же производителя: углы, переходники, ответвители, крышки. Не совместим с лотками других систем без адаптеров - из-за отличий в профиле и размерах соединений.

Безопасность и стандарты

Лоток соответствует требованиям ТУ 3449-017-05774835-2007 и не содержит материалов, выделяющих токсичные вещества при нагреве. Горячее цинкование обеспечивает электроизоляционную защиту от коррозии, что снижает риск образования электрических утечек. Применяется в системах, не требующих взрывозащиты - не предназначен для зон класса В-I, В-II, В-IIa.

Преимущества

• Высокая несущая способность благодаря ребрам жесткости - выдерживает значительные массы кабелей без прогиба;
• Малый собственный вес - легче листовых лотков такой же емкости, снижает нагрузку на крепления;
• Открытая конструкция - быстрый осмотр, модификация и расширение трассы без демонтажа;
• Защита от коррозии - цинковое покрытие служит 20+ лет даже в условиях повышенной влажности;
• Поддержка вертикальной прокладки - возможность использовать как кабельрост с фиксацией кабелей зажимами.

Ограничения применения

• Не предназначен для прокладки внутри помещений с постоянным воздействием агрессивных химикатов (кислоты, щелочи) - цинк может разрушаться;
• Не подходит для наружной установки без защиты от прямого солнца и осадков - хотя цинк устойчив, длительное увлажнение и перепады температур могут снизить срок службы;
• Не является герметичной конструкцией - не защищает кабели от попадания воды, пыли, насекомых - для таких условий нужны закрытые лотки или трубопроводы;
• Не рекомендован для прокладки в местах с частыми механическими ударами - например, рядом с движущимся оборудованием без дополнительной защиты.

Примеры использования

• В многоэтажном офисном здании - прокладка сетевых и силовых кабелей по этажам вдоль перегородок;
• На заводе - организация трассы от распределительного щита к станкам, с возможностью добавления новых линий;
• В ЖК - кабельрост от подвального щита до квартир на всех этажах, с фиксацией кабелей зажимами;
• В торговом центре - сборка трассы вдоль потолка в техническом коридоре для питания светильников и точек продаж.

Практические советы

• Перед монтажом проверьте, чтобы все лотки были одного типа - смешивание с другими сериями может нарушить соединение;
• При прокладке вдоль стен используйте кронштейны с шагом не более 2 м - для длинных участков лучше делать промежуточные точки крепления;
• При вертикальной прокладке обязательно фиксируйте кабели каждые 0,5–0,7 м - предотвращает перегрузку нижних участков лотка;
• При стыковке двух лотков используйте болты М8 с шайбами - это исключит люфт и увеличит срок службы соединения;
• Для защиты от пыли и влаги в неотапливаемых помещениях - комбинируйте с крышками, подходящими к этой модели.
