Лоток неперфорированный 200х65х2000 мм - Н0121121434 СОЭМИ

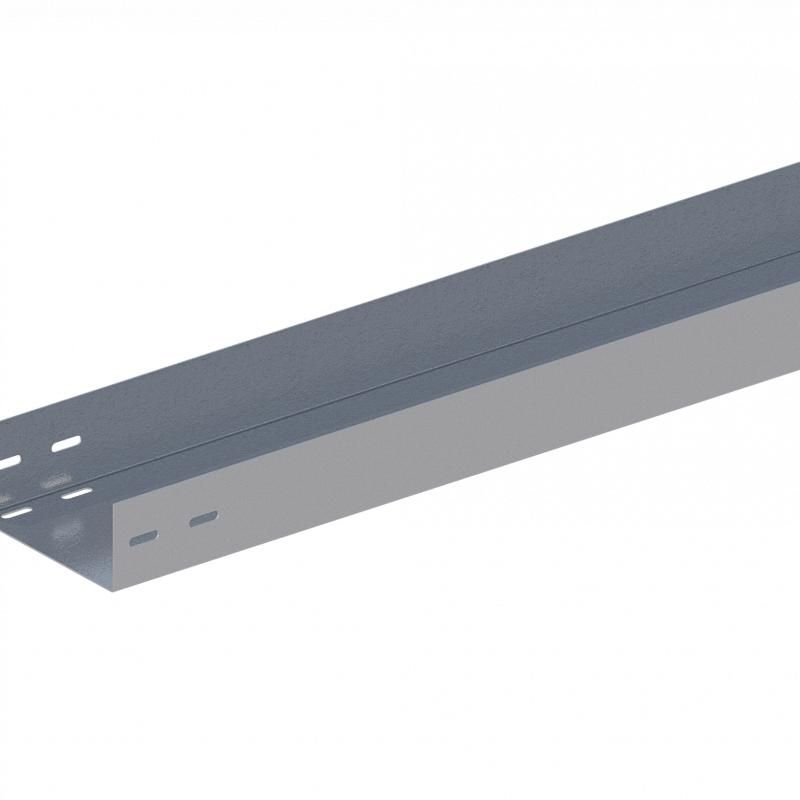

Лоток монтажный прямой неперфорированный 200х65х2000 мм, сталь 1.2 мм, ЛПН.200.65.2000.1.2.1, СОЭМИ предназначен для открытой прокладки кабелей до 1000 В в помещениях и на объектах различного типа. Этот лоток отличается прочной конструкцией из оцинкованной стали и надёжным винтовым креплением, что делает его удобным решением для систем кабельной организации.

Назначение и область применения

Лоток монтажный прямой неперфорированный ЛПН.200.65.2000.1.2.1, СОЭМИ используется для защиты и упорядоченной прокладки силовых и слаботочных кабелей. Подходит для установки внутри зданий: жилых домов, офисов, торговых центров, производственных помещений. Неперфорированная форма исключает попадание пыли и влаги внутрь лотка, повышая безопасность кабельных линий. Применяется там, где важна механическая защита проводов и минимальный доступ к кабелям.

Технические характеристики

• Форма: П-образный профиль, неперфорированный
• Размеры: ширина 200 мм, высота 65 мм, длина 2000 мм
• Материал: сталь с толщиной стенки 1,2 мм
• Покрытие: горячий цинк - защищает от коррозии, увеличивает срок службы
• Цвет: серый
• Крепление: винтовое (болты М6)
• Исполнение: с соединителем - позволяет легко состыковывать лотки между собой
• Климатическое исполнение: УТ1,5 - рассчитан на работу в условиях повышенной влажности и температур от −40 C до +40 C
• Стандарт: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток монтажный прямой неперфорированный ЛПН.200.65.2000.1.2.1, СОЭМИ совместим с другими элементами серии ЛМс: углами, переходниками, крышками и крепёжными деталями. Для соединения лотков друг с другом используются болты М6, входящие в комплект соединителей. Крепится к стенам, потолкам или опорам с помощью хомутов, кронштейнов или анкеров. Установка возможна как вертикально, так и горизонтально. Габариты позволяют размещать до 10–15 кабелей среднего сечения (до 16 мм2 каждый), в зависимости от плотности укладки.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3449-010-05774835-2005, регламентирующим изготовление монтажных лотков для кабельных систем. Горячее цинкование обеспечивает электроизоляцию и снижает риск возникновения коррозионных процессов. Лоток не содержит материалов, выделяющих токсины при нагреве, и может использоваться в закрытых помещениях без ограничений по пожарной безопасности. Не предназначен для наружной эксплуатации без дополнительной защиты от осадков.

Преимущества

• Высокая механическая прочность благодаря толщине стали 1,2 мм
• Защита от коррозии за счёт горячего цинкования - долговечность до 25 лет в indoor-условиях
• Соединитель в комплекте упрощает сборку трассы без сварки
• Неперфорированная конструкция предотвращает попадание пыли, насекомых и влаги
• Серый цвет не требует окраски после монтажа

Ограничения применения

• Не рекомендуется использовать вне помещений без дополнительного кожуха - цинк подвержен эрозии при постоянном воздействии дождя и солнца
• Не подходит для прокладки кабелей с рабочим напряжением выше 1000 В
• Не является самонесущим элементом - требуется крепление каждые 1,5–2 м
• Отсутствие крышки в базовой комплектации - необходимо докупать её отдельно для герметичности
• Не допускается использование в местах с частыми ударными нагрузками или вибрацией без усиления конструкции

Примеры использования

• Прокладка кабелей питания и управления в офисных зданиях
• Обустройство кабельных трасс на производственных линиях и участках с оборудованием
• Системы видеонаблюдения и связи в многоквартирных домах
• Подключение распределительных щитов в торговых центрах
• Замена старых трубных систем на более легкие и быстромонтируемые лотки

Практические советы

• Перед монтажом проверьте, чтобы внутренняя ширина лотка (200 мм) была достаточной для количества и диаметра кабелей - перегрузка снижает теплоотвод и увеличивает риск перегрева
• Для длинных трасс используйте компенсационные участки через каждые 15–20 м, особенно при больших перепадах температур
• Соединители должны плотно прилегать - затягивайте болты равномерно, чтобы избежать деформации профиля
• Если нужна герметизация - обязательно докупите крышку ЛПН.200.65.2000.1.2.1.КРЫШКА (совместима по размеру)
• При работе в сыром помещении дополнительно контролируйте состояние цинкового покрытия - при появлении белого налёта (коррозии) протрите поверхность и нанесите антикоррозийную смазку
