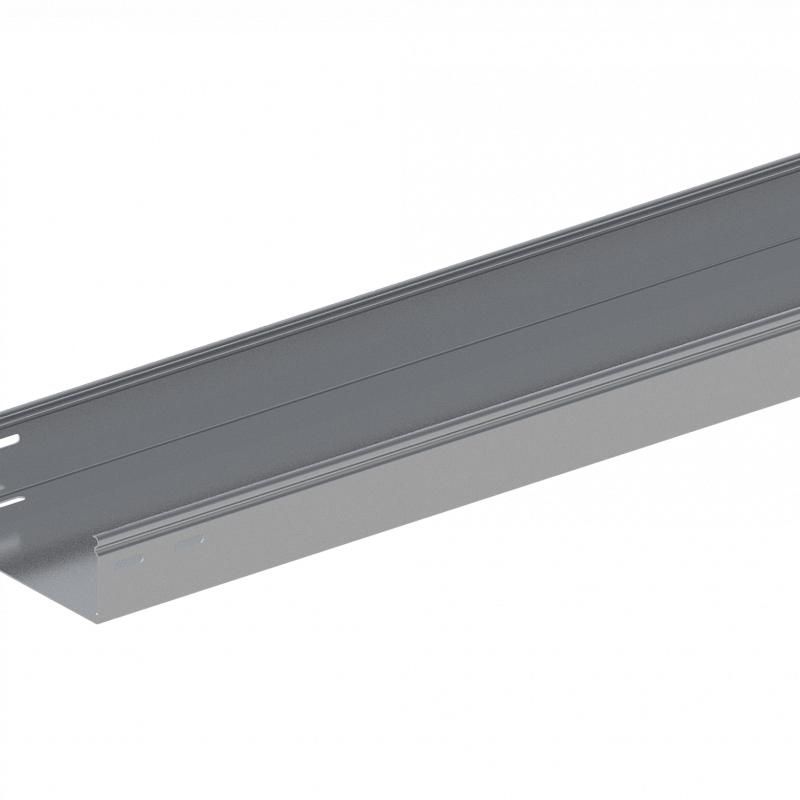

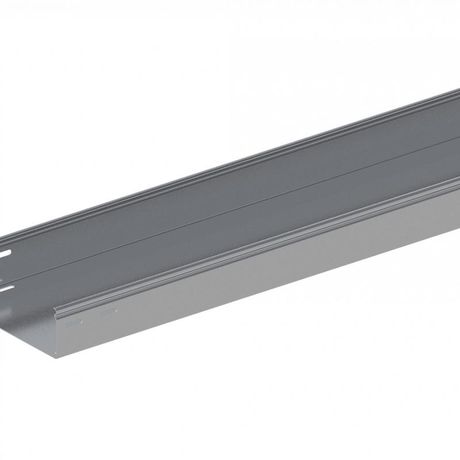

Лоток монтажный прямой замковый неперфорированный 200х65 L2000 сталь 1.5мм ЛПНЗ.200.65.2000.1.5.1 СОЭМИ Н0121141444

Лоток монтажный прямой замковый неперфорированный 200х65 L2000 сталь 1.5мм ЛПНЗ.200.65.2000.1.5.1 СОЭМИ предназначен для открытой прокладки кабелей до 1000 В в помещениях и на объектах различного назначения. Этот лоток отличается прочной конструкцией из оцинкованной стали и надёжным замковым креплением крышки, что упрощает монтаж и обслуживание. Бренд СОЭМИ Ст.Оскол выпускает данную модель в соответствии с техническими условиями ТУ 3449-010-05774835-2005.

Назначение и область применения

Лоток монтажный прямой замковый неперфорированный 200х65 L2000 сталь 1.5мм ЛПНЗ.200.65.2000.1.5.1 СОЭМИ используется для защиты и организации кабельных линий напряжением до 1000 В. Подходит для установки в жилых зданиях, офисах, торговых центрах, производственных помещениях и других объектах, где требуется открытая прокладка кабелей. Неперфорированная конструкция защищает провода от внешних воздействий - пыли, влаги и механических повреждений. Применяется там, где важна герметичность и долговечность.

Технические характеристики

• Габариты: ширина 200 мм, высота 65 мм, длина 2000 мм
• Материал: сталь с горячим цинкованием - устойчивость к коррозии, особенно в условиях повышенной влажности
• Толщина стенки: 1,5 мм - обеспечивает достаточную жесткость при нагрузках и удобство крепления
• Тип конструкции: замковый - крышка фиксируется за счёт прокатанного замка, не требует дополнительных креплений
• Климатическое исполнение: УТ1,5 - рассчитан на работу при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости
• Стандарт: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток монтажный прямой замковый неперфорированный 200х65 L2000 сталь 1.5мм ЛПНЗ.200.65.2000.1.5.1 СОЭМИ совместим с другими элементами серии ЛМс: углами, переходниками, тройниками и крышками того же формата. Для соединения между собой лотки крепятся болтами M6 через предварительно подготовленные отверстия. Крышка плотно фиксируется замковым механизмом - её можно открывать и закрывать многократно без потери герметичности. Монтаж осуществляется на кронштейны, стены или потолки с помощью хомутов, скоб или анкеров. Рекомендуется соблюдать шаг крепления не более 1,5 м для равномерной нагрузки.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3449-010-05774835-2005 и предназначено для работы в сетях до 1000 В. Горячее цинкование обеспечивает электроизоляционные свойства поверхности и снижает риск коррозии даже при повреждении покрытия. Климатическое исполнение УТ1,5 гарантирует безопасную эксплуатацию в условиях, близких к промышленным. Открытая прокладка позволяет легко контролировать состояние кабелей и своевременно выявлять повреждения.

Преимущества

• Замковая система крышки - быстрый доступ к кабелям без демонтажа всего участка
• Цинковое покрытие - длительный срок службы без дополнительной антикоррозийной обработки
• Жёсткая конструкция - сохраняет форму при монтаже и эксплуатации, не деформируется под весом кабелей
• Неперфорированная форма - исключает попадание пыли, влаги и мелкого мусора внутрь лотка
• Регулярные размеры - стандартизация позволяет использовать одинаковые комплектующие во всей трассе

Ограничения применения

• Не предназначен для прокладки силовых кабелей выше 1000 В
• Не рекомендован для наружной установки под открытым небом - хотя есть защита от влаги, не является полностью водонепроницаемым
• Не следует применять в средах с агрессивными химикатами (кислоты, щёлочи) - цинк может разрушаться
• Максимальная нагрузка определяется количеством и массой кабелей; превышение может вызвать прогиб
• Не подходит для мест с постоянными вибрациями без дополнительной амортизации

Примеры использования

• Прокладка кабелей управления и связи в офисном здании - лоток крепится под потолком вдоль коридоров
• Обустройство кабельных трасс на заводе - лоток монтажный прямой замковый неперфорированный 200х65 L2000 сталь 1.5мм ЛПНЗ.200.65.2000.1.5.1 СОЭМИ используется вдоль технологических линий
• Подключение оборудования в торговом центре - кабели освещения, видеонаблюдения и терминалов прокладываются внутри лотка вдоль стен
• Аксессуары (углы, тройники) позволяют изменить направление трассы без разрезания основного лотка

Практические советы

• Перед монтажом проверьте, чтобы внутренняя высота лотка (65 мм) была достаточной для всех укладываемых кабелей - учтите радиус изгиба и свободное пространство для будущего обслуживания
• При использовании нескольких лотков в одной трассе - все должны иметь одинаковое покрытие и толщину стенки для равномерной нагрузки
• Для длинных прямых участков (более 10 м) предусмотрите компенсационные зазоры - металл расширяется при нагреве
• При необходимости резки - используйте ножницы по металлу, после чего обработайте кромки для предотвращения порезов кабелей
• Замковая крышка должна плотно прилегать - если она плохо фиксируется, проверьте целостность замка и отсутствие деформаций
