Лоток неперфорированный 400х100х2000 мм замковый - Н0121141636 СОЭМИ

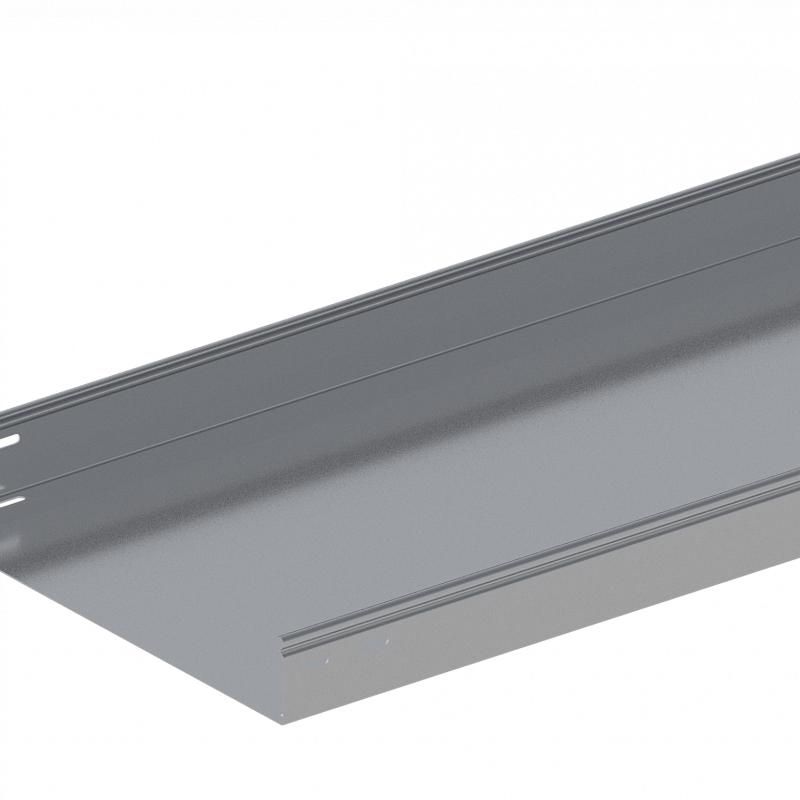

Лоток монтажный неперфорированный замковый 400х100х2000 мм, сталь 1.2 мм от бренда СОЭМИ - это надежный элемент для открытой прокладки силовых и слаботочных кабелей до 1000 В. Артикул 121141636 предназначен для установки в помещениях с повышенной влажностью и на промышленных объектах, где важна механическая защищенность проводов.

Назначение и область применения

Лоток монтажный неперфорированный замковый 400х100х2000 мм, сталь 1.2 мм используется для защиты и организации кабельных трасс в условиях, требующих герметичного закрытия. Подходит для прокладки кабелей в жилых зданиях, офисах, торговых центрах, производственных корпусах и других объектах с умеренным воздействием внешней среды. Неперфорированная конструкция предотвращает попадание пыли, влаги и сторонних предметов внутрь канала, что особенно важно там, где есть риск повреждения изоляции кабелей.

Технические характеристики

• Форма: прямоугольный профиль, неперфорированный
• Размеры: ширина 400 мм, высота 100 мм, длина 2000 мм
• Материал: сталь с горячецинковым покрытием
• Толщина стенки: 1,2 мм
• Тип крепления: винтовое (крепеж M6)
• Исполнение: замковое - крышка фиксируется за счет прокатанного замка, не требует дополнительных болтов
• Цвет: серый
• Климатическое исполнение: УТ1,5 (работает при температуре от −40C до +40C, в условиях повышенной влажности)
• Стандарт: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток монтажный неперфорированный замковый совместим с другими элементами серии ЛМс: углы, переходники, ответвители и заглушки. Крышка плотно защелкивается на замках, после чего фиксируется винтами М6 через специальные отверстия в боковых стенках. Для сборки длинных трасс рекомендуется использовать одинаковые по толщине и типу лотки. Прямые участки легко состыковываются друг с другом - достаточно выровнять торцы и закрутить два винта с каждой стороны. Монтаж возможен на стенах, потолках и опорах с шагом крепления не более 1,5 м.

Безопасность и стандарты

Производится в соответствии с техническими условиями ТУ 3449-010-05774835-2005. Горячее цинкование обеспечивает долговечную антикоррозийную защиту даже при постоянном контакте с влагой. Сертифицирован для работы в помещениях класса UТ1,5 - соответствует требованиям ГОСТ 15150 к эксплуатации в условиях повышенной влажности и колебаний температуры. Не содержит материалов, выделяющих токсичные вещества при нагреве.

Преимущества

• Замковая система позволяет быстро закрывать и открывать крышку без инструментов - удобно при обслуживании и диагностике
• Горячее цинкование увеличивает срок службы в 2–3 раза по сравнению с гальванизацией холодным способом
• Жесткий профиль 1,2 мм исключает деформацию при нагрузке и транспортировке
• Не требуется сварка - все соединения выполняются болтами, снижаются трудозатраты и время монтажа
• Поддерживается широкий спектр фасонных элементов - можно собирать любые маршруты трасс

Ограничения применения

Лоток монтажный неперфорированный замковый 400х100х2000 мм, сталь 1.2 мм не предназначен для:

• Прокладки внутри помещений с химически активными средами (например, кислоты, щелочи)
• Нахождения под прямыми осадками или открытым воздухом - не имеет IP-защиты выше IP54
• Использования в качестве несущего элемента для тяжелых трубопроводов или оборудования
• Объектов с частыми вибрациями без дополнительной демпферной подвески

Примеры использования

• Прокладка группового питания для светильников в торговом центре
• Организация кабельных каналов между этажами в многоэтажном жилом доме
• Монтаж сигнализационных и контрольных кабелей на заводе с высокой запыленностью
• Сборка распределительных трасс в серверных комнатах с необходимостью быстрого доступа

Практические советы

• Перед монтажом проверьте, чтобы внутренняя поверхность лотка была свободна от острых кромок - они могут повредить изоляцию кабелей
• При использовании нескольких лотков параллельно соблюдайте минимальный зазор 50 мм между соседними каналами для теплоотвода
• Для кабелей большого диаметра рассчитывайте заполнение не более 40% площади сечения - это гарантирует легкость последующего обслуживания
• Артикул 121141636 выпускается длиной 2 м; при необходимости удлинения используйте комплекты стыковки с муфтами - не режите лоток самостоятельно
• При заказе сразу несколько единиц - выбирайте партию одного производства: цвет и точность гнутья будут едиными
