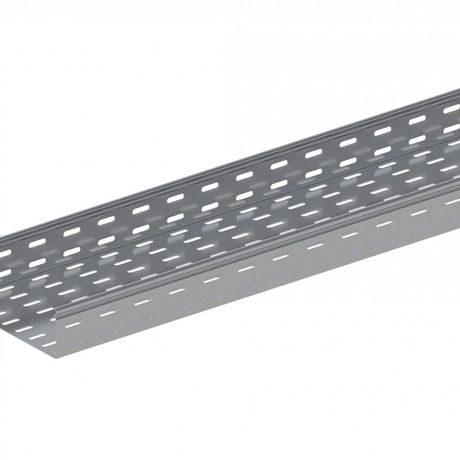

Лоток перфорированный замковый 200х50х2000 мм, сталь 1.2 мм, ЛППЗ.200.50.2000.1.2.1, СОЭМИ предназначен для открытой прокладки кабельных линий до 1000 В в помещениях и на объектах различного назначения. Этот лоток отличается прочной конструкцией с замковым креплением крышки и защитным покрытием из горячего цинка, что делает его надежным решением для долгосрочного использования.

Назначение и область применения

Лоток перфорированный замковый 200х50х2000 мм, сталь 1.2 мм, ЛППЗ.200.50.2000.1.2.1, СОЭМИ используется для прокладки силовых и слаботочных кабелей в условиях, где требуется доступ к проводам для обслуживания или модернизации. Подходит для установки в жилых зданиях, офисах, торговых центрах, производственных помещениях и других объектах с внутренней прокладкой кабельных трасс. Перфорация позволяет легко фиксировать кабели хомутами и обеспечивает хорошую вентиляцию.

Технические характеристики

• Тип изделия: лоток перфорированный замковый
• Размеры: ширина 200 мм, высота 50 мм, длина 2000 мм
• Материал: сталь с покрытием горячим цинком
• Толщина стенки: 1,2 мм
• Исполнение: замковое - крышка зафиксирована механически без болтов
• Крепление: винтовое (через отверстия в основании)
• Перфорация: боковые стенки и дно имеют ряд отверстий для крепления кабелей и монтажа
• Цвет: серый
• Климатическое исполнение: УТ1,5 - устойчив к повышенной влажности и температурным колебаниям
• Стандарт изготовления: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток перфорированный замковый 200х50х2000 мм, сталь 1.2 мм, ЛППЗ.200.50.2000.1.2.1, СОЭМИ совместим с другими элементами системы ЛМс: углы, переходники, ответвители и крышки. Для сборки трассы используются болты М6 через монтажную перфорацию в основании. Замковое соединение крышки обеспечивает быстрый доступ без инструментов - достаточно открыть крышку, оттянув её вдоль лотка. Каждый лоток можно соединить с соседним путём плотного прилегания торцов - дополнительно фиксируются болтами М6 через предварительно просверленные отверстия.

Безопасность и стандарты

Произведён в соответствии с техническими условиями ТУ 3449-010-05774835-2005. Горячее цинкование обеспечивает антикоррозийную защиту, соответствующую требованиям для эксплуатации в помещениях с повышенной влажностью. Применим в системах с рабочим напряжением до 1000 В. Не рекомендован для внешних установок без защиты от прямого воздействия осадков и УФ-лучей.

Преимущества

• Замковая система крышки - удобство при обслуживании и быстрая установка без дополнительных креплений
• Горячее цинкование - длительный срок службы даже в условиях повышенной влажности
• Перфорация по всей поверхности - возможность точечного крепления кабелей и свободного воздухообмена
• Жесткая конструкция из стали 1,2 мм - выдерживает нагрузки при заполнении кабелями и механические воздействия при монтаже
• Стандартизированная форма - совместимость с широким спектром фасонных элементов от одного производителя

Ограничения применения

• Не предназначен для наружной установки без дополнительной защиты от атмосферных воздействий
• Не рассчитан на использование в взрывоопасных средах (не имеет соответствующих взрывозащитных сертификатов)
• Не допускается применение в местах постоянного контакта с агрессивными химическими веществами
• Толщина металла 1,2 мм ограничивает максимальную нагрузку - не следует использовать для сверхтяжёлых кабельных bundles более 15–20 кг/м

Примеры использования

• Прокладка кабелей питания и управления в офисном здании по потолкам или стенам
• Обустройство кабельных трасс на производстве - между станками, конвейерами, распределительными щитами
• Подключение оборудования в торговом центре - питание светильников, видеонаблюдения, терминалов
• Модернизация существующих кабельных систем - замена старых лотков на новые с возможностью сохранения прежнего маршрута

Практические советы

• При монтаже соблюдайте шаг крепления - не более 1,5 м между точками крепления, особенно при заполнении лотка кабелями
• Учитывайте посадочные размеры: ширина 200 мм требует минимум 220–230 мм свободного пространства для установки с учётом крепёжных элементов
• Для длинных трасс используйте компенсационные участки - при изменении температуры металл расширяется, и без зазора возникает деформация
• При использовании в сырых помещениях проверьте целостность цинкового покрытия после резки - поврежденные края желательно обработать антивирусной краской
• Лоток перфорированный замковый 200х50х2000 мм, сталь 1.2 мм, ЛППЗ.200.50.2000.1.2.1, СОЭМИ легко режется болгаркой с диском по металлу - после резки удалите острые кромки
