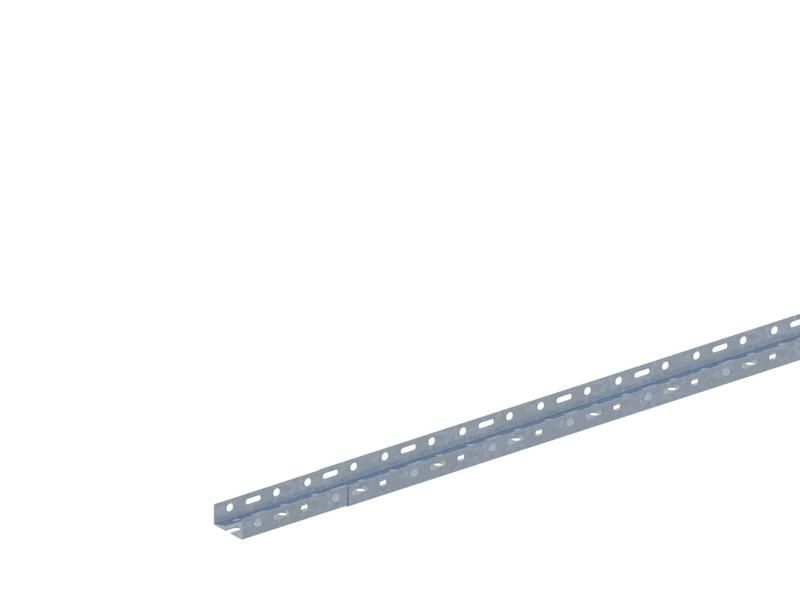

Лоток кабельный перфорированный НЛ-5П1.87 50х24 2000мм 1.2мм СОЭМИ Ст.Оскол Н0112112311

Лоток кабельный листовой перфорированный оцинкованный сталь 1.2мм L2000, размеры 24х50, НЛ-5П1.87, цУТ2.5, СОЭМИ - это прочная, легкая конструкция для открытой прокладки силовых и слаботочных кабелей в промышленных, коммерческих и жилых зданиях. Благодаря перфорированному дизайну и оцинкованной стали, он устойчив к коррозии и легко монтируется в системах с высокой нагрузкой.

Назначение и область применения

Лоток НЛ-5П1.87, цУТ2.5, СОЭМИ предназначен для прокладки кабелей в условиях, где требуется доступ к проводам для обслуживания, вентиляции и быстрой замены. Подходит для установки в помещениях с повышенной влажностью, на производствах, в офисах, торговых центрах, ЖКХ и на объектах энергетики. Может использоваться как в горизонтальной, так и в вертикальной плоскости - в последнем случае конструкция становится кабельростом.

Технические характеристики

• Материал: сталь с покрытием по методу Сендзимира
• Толщина стенки: 1,2 мм
• Размеры: 24×50 мм (высота × ширина)
• Длина: 2000 мм
• Покрытие: оцинкованное - защита от коррозии
• Климатическое исполнение: УТ2.5 - для умеренного климата с повышенной влажностью
• Тип крепления: болтовое
• Исполнение: без соединителя - требует внешних комплектующих для стыковки
• Цвет: серый

Совместимость и монтаж

Лоток НЛ-5П1.87, цУТ2.5, СОЭМИ не имеет встроенных соединителей. Для стыковки двух участков используйте телескопические соединители «мама-папа» длиной 130 мм или стык в стык с креплением болтами М8. Крепление к опорам выполняется с помощью хомутов, кронштейнов или анкеров - в зависимости от поверхности. Перфорация в дне лотка позволяет использовать зажимные скобы для фиксации кабелей, особенно важную функцию при вертикальной прокладке (кабельрост).

Безопасность и стандарты

Произведён в соответствии с ТУ 3449-017-05774835-2007. Оцинкованное покрытие соответствует требованиям ГОСТ 14918 и обеспечивает долговечность в средах с температурой от −40C до +40C. Применение в помещениях с нормируемой пожарной безопасностью допускается - материал не распространяет горение, но не является самозагасаемым.

Преимущества

• Высокая несущая способность благодаря ребрам жесткости - выдерживает большие массы кабелей при минимальном весе конструкции
• Перфорация обеспечивает естественную вентиляцию, снижает нагрев кабелей
• Оцинкование защищает от ржавчины даже в сырых помещениях
• Готов к модификации - легко режется, сверлится, адаптируется под нужды трассы
• Подходит для длительной эксплуатации в условиях УТ2.5 - включая производственные площадки и подвалы

Ограничения применения

• Не предназначен для прокладки в агрессивных средах - кислоты, щелочи, сильные растворители повредят цинковое покрытие
• Без дополнительных соединителей и фасонных элементов не образует углы, ответвления или переходы - необходимо докупать аксессуары
• Не рекомендуется для наружной установки без защиты от осадков - хотя оцинковка устойчива, постоянный контакт с дождём сокращает срок службы
• Посадочные отверстия рассчитаны на болты М8 - другие размеры не совместимы без доработки

Примеры использования

• Прокладка силовых кабелей между этажами в многоэтажном офисе - как кабельрост
• Обустройство трассы для слаботочных сетей (LAN, CCTV) в производственном корпусе
• Фиксация кабелей на потолках и стенах в торговом центре с частым обновлением оборудования
• Использование в распределительных пунктах, где необходим доступ к проводам для диагностики

Практические советы

• При монтаже в вертикальном положении (кабельрост) обязательно используйте зажимные скобы каждые 0,5–0,8 м - предотвращает провисание и перегрузку
• Выбирайте шаг крепления лотка в зависимости от нагрузки: при заполнении >50% сечения - интервал не более 1,5 м
• Прирезка лотка НЛ-5П1.87, цУТ2.5, СОЭМИ возможна болгаркой с диском по металлу - после резки обработайте кромки напильником и нанесите антикоррозийный состав на срез
• Для длинных трасс (более 10 м) предусмотрите компенсационные участки - металл расширяется при нагреве
• Проверьте посадочный диаметр крепёжных отверстий перед закупкой болтов - они должны подходить под M8, а не M6 или M10
