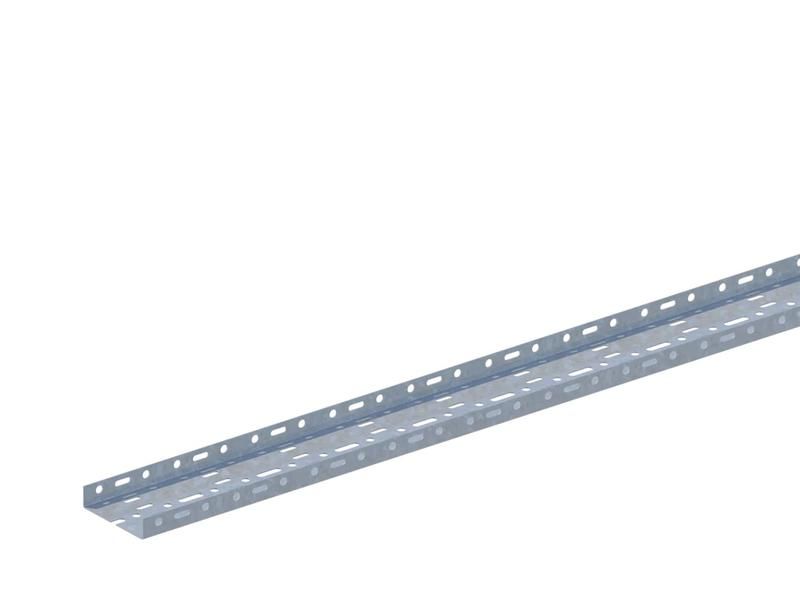

Лоток перфорированный 100х24х2000 оцинкованный НЛ10П - Н0112112321 СОЭМИ

Лоток листовой перфорированный НЛ-10П1,87 цУТ2,5 оцинкованный метод Сендзимира - это легкая, прочная конструкция из перфорированной стали для открытой прокладки силовых и слаботочных кабелей в помещениях и на улице. Бренд СОЭМИ выпускает этот лоток в соответствии с техническими условиями, обеспечивая долговечность и совместимость с промышленными системами кабельной организации.

Назначение и область применения

Лоток листовой перфорированный НЛ-10П1,87 предназначен для прокладки кабелей в местах, где важна вентиляция, доступ к проводам и минимальный вес конструкции. Подходит для установки в жилых, коммерческих и промышленных зданиях: офисах, торговых центрах, производственных участках, серверных, на эстакадах и в шахтах. Перфорация позволяет легко фиксировать кабели зажимами, проходить воздуху и снижает риск перегрева. Применяется как в горизонтальных, так и в вертикальных трассах - в последнем случае такой лоток называют кабельростом.

Технические характеристики

• Размеры: 100 мм (ширина) × 24 мм (высота) × 2000 мм (длина)
• Материал: сталь с толщиной 1,2 мм
• Покрытие: оцинковано по методу Сендзимира - равномерное, плотное антикоррозийное покрытие
• Климатическое исполнение: УТ2,5 - рассчитан на работу при температуре от −40 C до +40 C, в условиях повышенной влажности и агрессивной среды
• Тип крепления: болтовое (через отверстия в бортах)
• Исполнение: без соединителя - требует внешних комплектующих для стыковки
• Цвет: серый

Совместимость и монтаж

Лоток НЛ-10П1,87 не имеет встроенных соединителей, поэтому для удлинения трассы необходимо использовать отдельные фланцевые соединители или выполнять стыковку «стык в стык» с применением болтов M8. Каждый лоток имеет перфорацию по всей поверхности - это позволяет крепить кабели с помощью зажимных скоб, хомутов или пластиковых фиксаторов. Для поворотов и ответвлений подходят фасонные элементы того же класса (например, углы, тройники, переходы). Монтаж выполняется на кронштейны, крепежные планки или непосредственно к стенам/потолкам с шагом не более 1,5–2 м. Учитывают нагрузку: максимальная допустимая масса кабелей зависит от длины пролета и числа опор - рекомендуется расчет по нормам ПУЭ.

Безопасность и стандарты

Производится в соответствии с ТУ 3449-017-05774835-2007. Оцинкование по методу Сендзимира соответствует требованиям ГОСТ 14918 и обеспечивает стойкость к коррозии даже в агрессивных средах. Климатическое исполнение УТ2,5 гарантирует безопасную эксплуатацию в закрытых и частично открытых помещениях с возможностью воздействия влаги, пыли и перепадов температур. Элементы не выделяют токсичных веществ при нагреве, что делает их пригодными для использования в жилых и общественных зонах.

Преимущества

• Низкий вес благодаря перфорации - снижает нагрузку на крепления и конструкции здания
• Оцинковка по методу Сендзимира - устойчивость к ржавчине в 2–3 раза выше, чем при обычном горячем цинковании
• Доступ к кабелям без демонтажа - удобно для обслуживания и модернизации
• Гибкость системы - можно комбинировать с любыми фасонными деталями и аксессуарами
• Поддержка вентиляции - предотвращает перегрев кабелей при длительной нагрузке

Ограничения применения

• Не предназначен для прокладки в условиях постоянного погружения в воду или подземной прокладки - требуется дополнительная защита
• Не следует использовать в агрессивных химических средах (кислоты, щелочи) без защиты
• Открытая конструкция не защищает от механических ударов - в зонах с высоким риском повреждения лучше выбрать герметичные лотки
• Требуется точный расчет шага креплений - при больших пролетах (>2 м) и тяжелых кабелях возможен прогиб

Примеры использования

• Прокладка кабелей питания и управления в многоквартирном жилом доме - по этажным шахтам и коридорам
• Организация кабельных трасс на заводе: от распределительных щитов к станкам, датчикам, приводам
• Кабельрост в серверной комнате - вертикальная трасса от пола до потолка с фиксацией кабелей зажимами
• Обустройство освещения и сигнализации в торговом центре - по потолку и стенам с быстрым доступом к проводам

Практические советы

• При заказе нескольких лотков проверьте соответствие всех партий - одинаковая толщина стали и шаг перфорации обеспечивают ровный стык
• Для длинных трасс используйте компенсационные участки - при изменении температуры металл расширяется, и без зазора возможен деформация
• Выбирайте болты M8 с гроверами или контргайками - они предотвратят самопроизвольное ослабление креплений
• Перед монтажом удалите острые кромки вокруг перфорации - это снижает риск повреждения изоляции кабелей
• Если нужна герметизация стыков - используйте специальные крышки или термоусадочные трубки, хотя лоток изначально не предназначен для герметичной прокладки
