Полка кабельная К1163 У3 (L=450мм, s=2,0мм) грунтование - Н0113312514 СОЭМИ

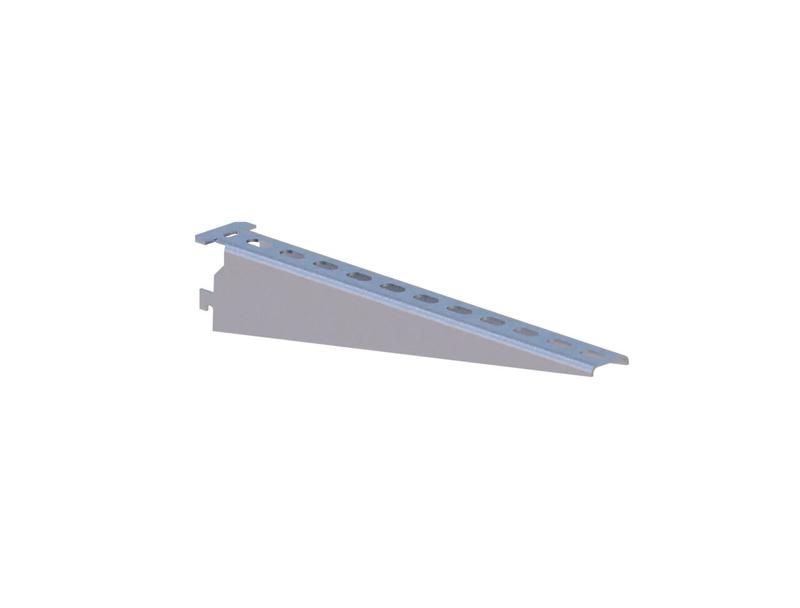

Полка кабельная К1163 У3 - элемент крепления для упорядоченной прокладки кабелей и лотков на стойках шкафов управления. Произведённая из стали с грунтовым покрытием, она сочетает прочность, простоту монтажа и надёжное электрическое соединение с опорной конструкцией. Артикулы н0113312514 и 113312514 соответствуют серийному выпуску от бренда СОЭМИ.

Назначение и область применения

Полка кабельная К1163 У3 используется для фиксации кабелей, проводов, кабельных лотков и коробов внутри электрощитов, распределительных устройств и технологических стоек. Применяется в системах автоматизации, промышленном оборудовании, энергоустановках и других объектах, где требуется организованная трассировка силовых и слаботочных цепей.

Технические характеристики

• Материал: сталь
• Толщина стенки: 2,0 мм
• Длина: 450 мм
• Высота: 71 мм
• Тип крепления: замковое
• Защитное покрытие: грунтование (серый цвет)
• Климатическое исполнение: У3 (умеренный климат, умеренная влажность)
• Соответствие стандарту: ТУ 3449-020-05774835-2008

Совместимость и монтаж

Полка кабельная К1163 У3 крепится к вертикальным стойкам через замковый механизм. Хвостик полки вставляется в предварительно просверленное отверстие стойки, затем язычок поворачивается на 90° с помощью ключа К1156 - это фиксирует полку механически и создаёт электрический контакт с корпусом стойки. Монтаж не требует сварки или болтовых соединений. Подходит для стоек с шагом отверстий, совпадающим с геометрией хвостика полки.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 3449-020-05774835-2008. Грунтовое покрытие защищает сталь от коррозии в условиях умеренной влажности, но не обеспечивает герметичность. Электрическая связь с рамой достигается за счёт жесткого контакта при установке - важно проверить целостность этого соединения при обслуживании.

Преимущества

• Простая и быстрая установка без дополнительного крепежа
• Обеспечивает единый потенциал заземления при правильной сборке
• Высокая механическая прочность благодаря толщине 2 мм
• Совместима с компонентами системы СОЭМИ и аналогичными стойками
• Не требует специальных инструментов кроме ключа К1156

Ограничения применения

• Не предназначен для эксплуатации во внешних условиях - грунтование не защищает от осадков и прямого воздействия воды
• Не рекомендовано применение в агрессивных средах (агрессивные пары, щелочи, кислоты)
• Работает только с подходящими по форме и размеру стойками; несовместима с системами, использующими другие типы креплений
• При температуре ниже -40 C возможна потеря пластичности стали - использовать с осторожностью в холодных помещениях без отопления

Примеры использования

• Фиксация кабельных лотков в шкафах ЧПУ станков
• Размещение слаботочных проводов в АСУ ТП
• Удерживание кабелей питания на стойках распределительных пунктов
• Организация трассировки в пультах управления насосных станций

Практические советы

• Перед монтажом убедитесь, что отверстия в стойке имеют правильный диаметр - слишком маленькое отверстие затруднит ввод хвостика, слишком большое - снижает надёжность фиксации
• Проверьте, чтобы ключ К1156 был доступен при сборке - он необходим для завершения фиксации
• При использовании нескольких полок на одной стойке соблюдайте равномерную нагрузку - максимальная допустимая масса кабелей на одну полку не указана, но перегрузка может деформировать тонкую сталь
• При необходимости заземления - не полагайтесь исключительно на замковое соединение; дополнительно проконтролируйте контакт между полкой и корпусом
• Полка К1163 У3 не предназначена для самостоятельного несущего функционала - её задача - удерживать кабели, а не вес оборудования
