Лоток перфорированный 100х24х2000гр НЛ10П - Н0113112321 СОЭМИ

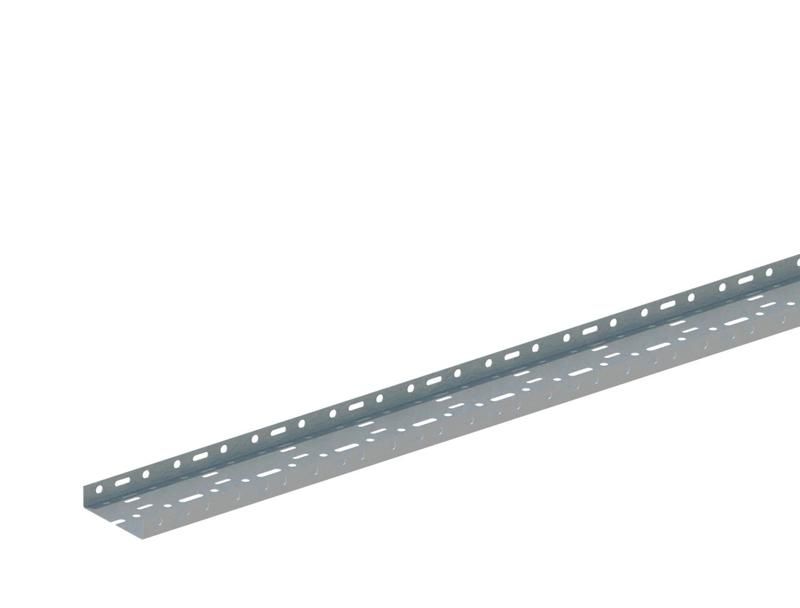

Лоток листовой перфорированный 100х24 L2000 сталь 1.2мм НЛ-10П1.87 У3 СОЭМИ - это лестничный кабельный лоток из стали с перфорацией, предназначенный для открытой прокладки силовых и слаботочных кабелей в помещениях и на промышленных объектах. Бренд СОЭМИ выпускает этот лоток в соответствии с техническими условиями, обеспечивая прочность, легкий вес и совместимость с другими элементами кабельной трассы.

Назначение и область применения

Лоток листовой перфорированный 100х24 L2000 сталь 1.2мм НЛ-10П1.87 У3 СОЭМИ предназначен для прокладки кабелей в горизонтальных и вертикальных трассах. Подходит для установки в жилых зданиях, офисах, торговых центрах, производственных помещениях и других объектах, где требуется доступ к кабелям для обслуживания и модернизации.

В вертикальном исполнении такой лоток называют кабельростом - он обеспечивает удержание кабелей без дополнительных зажимов благодаря своей конструкции. Перфорация снижает массу и улучшает теплоотвод, что важно при плотной укладке проводов.

Технические характеристики

• Тип: лестничный перфорированный лоток
• Размеры: ширина 100 мм, высота 24 мм, длина 2000 мм
• Материал: сталь, толщиной 1,2 мм
• Покрытие: окрашенное, серого цвета
• Климатическое исполнение: У3 - для умеренного климата с повышенной влажностью
• Крепление: болтовое (монтаж на кронштейны или крепежные элементы)
• Исполнение: без соединителя - требует самостоятельной стыковки
• ГОСТ/ТУ: соответствует ТУ 3449-017-05774835-2007

Совместимость и монтаж

Лоток листовой перфорированный 100х24 L2000 сталь 1.2мм НЛ-10П1.87 У3 СОЭМИ стыкуется с другими лотками того же типа методом «мама-папа» - телескопический замок длиной 130 мм. Также допускается стыковка «в стык» с применением внешних соединителей.

Для крепления используются болты M8. Лоток не имеет встроенных соединителей - их необходимо приобретать отдельно. Каждый лоток можно легко нарезать до нужной длины при помощи ножовки по металлу.

При монтаже рекомендуется выдерживать шаг опор не более 1,5–2 м для горизонтальной трассы и использовать специальные кронштейны для вертикальной прокладки (кабельроста).

Безопасность и стандарты

Лоток листовой перфорированный 100х24 L2000 сталь 1.2мм НЛ-10П1.87 У3 СОЭМИ произведен в соответствии с ТУ 3449-017-05774835-2007. Покрытие обеспечивает антикоррозийную защиту в условиях умеренной влажности. Применение в помещениях с нормальным уровнем электромагнитных помех не требует дополнительных мер экранирования.

Преимущества

• Высокая несущая способность за счет ребер жесткости - выдерживает большие нагрузки при минимальной массе
• Перфорированная конструкция облегчает монтаж и позволяет легко просверливать отверстия под кабели
• Серое окрашенное покрытие устойчиво к механическим повреждениям и не требует дополнительной защиты
• Подходит для быстрой сборки и модификации трассы - легко нарезается и комбинируется
• Совместим с широким спектром фасонных элементов и аксессуаров от СОЭМИ

Ограничения применения

• Не предназначен для наружной установки - климатическое исполнение У3 не гарантирует защиту от осадков и прямого солнца
• Не подходит для помещений с агрессивными средами (кислоты, щелочи, пары растворителей)
• Требует обязательного крепления; самонесущая установка невозможна
• При использовании в качестве кабельроста - необходима фиксация кабелей зажимами, особенно при большой массе
• Не является герметичным решением - не защищает от пыли и влаги, в отличие от закрытых лотков

Примеры использования

• Прокладка силовых кабелей между этажами в многоэтажном офисном здании
• Обустройство кабельной трассы в цехе с конвейерами и автоматизированными станками
• Монтаж слаботочных сетей (LAN, CCTV, телефония) в торговом центре
• Замена старых трубных систем на современные лотковые решения в реконструируемых зданиях

Практические советы

• При заказе нескольких лотков проверьте соответствие длин - все элементы должны иметь одинаковый размер для бесперебойной стыковки
• Для вертикальной прокладки используйте кронштейны с регулировкой угла - это предотвратит провисание и деформацию
• При нарезке лотка до меньшей длины - обязательно зачистите кромки от заусенцев, чтобы не повредить изоляцию кабелей
• Не забудьте предусмотреть запас длины на компенсационные участки - температурные расширения могут вызвать напряжение в трассе
• Совмещайте лоток листовой перфорированный 100х24 L2000 сталь 1.2мм НЛ-10П1.87 У3 СОЭМИ с аналогичными фасонными элементами от одного производителя - это гарантирует точность соединений
