Полка кабельная К1161 УТ1,5 (L265 мм s 2,0 мм) горячеоцинкованный - Н0111311512 СОЭМИ

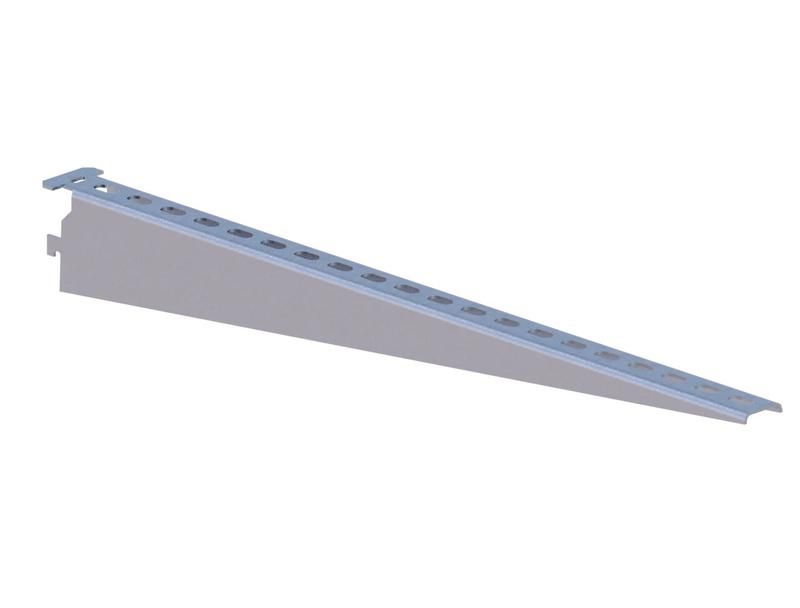

Полка кабельная К1161 центральная УТ1,5 (длина 265 мм, толщина 2,0 мм) сталь горячего цинкования - элемент кабельной системы для надежного крепления кабелей и лотков на вертикальных стойках. Бренд СОЭМИ выпускает эту модель в соответствии с техническими условиями, обеспечивая совместимость с другими компонентами серии.

Назначение и область применения

Полка кабельная К1161 центральная УТ1,5 используется для удержания кабелей, проводов, кабельных лотков и коробов в шкафах управления, распределительных устройствах и технологических помещениях. Применяется в системах кабельного монтажа на стойках, где требуется жесткая фиксация и электрическое заземление через контакт с опорной конструкцией. Подходит для промышленных объектов, энергообъектов, автоматизированных линий и станций связи.

Технические характеристики

• Тип изделия: полка кабельная центральная
• Длина: 265 мм
• Толщина материала: 2,0 мм
• Высота профиля: 61 мм
• Материал: сталь
• Защитное покрытие: горячее цинкование
• Цвет: серый
• Климатическое исполнение: УТ1,5 (работает при температуре от −40 C до +40 C, повышенная влажность, запыленность)
• Тип крепления: замковое
• Исполнение: универсальное
• Соответствие: ТУ 3449-020-05774835-2008

Совместимость и монтаж

Полка кабельная К1161 центральная УТ1,5 монтируется на стойки с шагом отверстий, соответствующих габаритам хвостика полки. Для установки:

• Хвостик полки вводится в отверстие стойки;
• Язычок поворачивается на 90° с помощью ключа К1156 - это фиксирует полку механически и создаёт электрический контакт с корпусом стойки;
• Не требуются болты, сварка или дополнительные крепежи.

Подходит для стойки серии К1161. Убедитесь, что отверстия на стойке имеют правильный диаметр и расположение - иначе полка не зафиксируется.

Безопасность и стандарты

Полка кабельная К1161 центральная УТ1,5 выполнена в соответствии с ТУ 3449-020-05774835-2008. Горячее цинкование обеспечивает долговечную защиту от коррозии, а замковое крепление гарантирует надежный электрический контакт - важный фактор для систем заземления. Материал не выделяет токсичных веществ при нагреве, безопасен для работы в закрытых помещениях.

Преимущества

• Прочная конструкция из стали толщиной 2 мм - выдерживает значительные нагрузки от кабелей и лотков;
• Горячее цинкование увеличивает срок службы в агрессивных средах (пыль, влага, перепады температур);
• Замковое крепление позволяет собирать систему без инструментов кроме ключа К1156 - экономит время монтажа;
• Автоматический электрический контакт с стойкой снижает риск плохого заземления;
• Универсальный дизайн - подходит для большинства типов стоек СОЭМИ.

Ограничения применения

• Не предназначен для наружной установки без защиты от прямого воздействия осадков - хотя цинк устойчив, длительное намокание может снизить срок службы;
• Требуется использование специального ключа К1156 для фиксации - без него монтаж невозможен;
• Не совместима со стойками других производителей, если они не имеют одинакового шага и формы отверстий;
• Максимальная нагрузка не указана производителем - рекомендуется не перегружать полку более чем на 15–20 кг равномерно распределённой массы.

Примеры использования

• Фиксация силовых кабелей в щитовой АВР на заводе;
• Удерживание кабельных лотков в серверной комнате;
• Монтаж слаботочных проводов в распределительном пункте ЖКХ;
• Сборка кабельной трассы в подстанции с высокой влажностью воздуха.

Практические советы

• Перед монтажом проверьте соответствие отверстий на стойке и хвостике полки - даже небольшое расхождение в 1–2 мм может помешать фиксации;
• При использовании нескольких полок на одной стойке - располагайте их с интервалом не менее 150 мм для удобства прокладки кабелей;
• Для больших нагрузок используйте пару полок на одном уровне - так распределите вес равномернее;
• Полка К1161 центральная УТ1,5 - часть единой системы СОЭМИ; сочетайте её с аналогичными элементами (лотки, переходники, крышки) для сохранения целостности заземления;
• Храните в сухом месте - даже цинкованная сталь может окисляться при постоянной влажности выше 90%.
