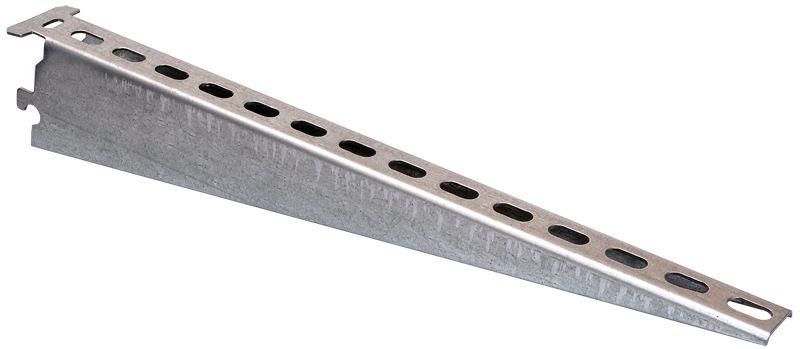

Кабельные полки

Консольные опоры для установки кабельных лотков, коробов и жгутов проводов. Применяются в щитовых, распределительных шкафах, на объектах инженерной инфраструктуры.

Как выбрать

Основные технические параметры, влияющие на соответствие вашей задаче:

• Ширина лотка: Определяет, какой размер лотка можно закрепить. Должен соответствовать фактической ширине вашего оборудования. Запас по ширине допустим, но меньшая полка не подойдёт.
• Тип крепления / исполнение: Отвечает за скорость монтажа и надёжность фиксации. Безвинтовые замковые системы быстрее, винтовые обеспечивают более точную регулировку и контакт.
• Покрытие / защита поверхности: Влияет на коррозионную стойкость. Горячее цинкование даёт лучшую защиту в агрессивных условиях, оцинкование - достаточное для помещений, грунт - требует дополнительной защиты.
• Способ монтажа: На стойку (внутри шкафа) или настенный - принципиально разные конструкции. Настенные полки крепятся прямо к вертикальной плоскости, другие - к профилям шкафа.
• Климатическое исполнение: Указывает на диапазон температур и влажности. УТ1,5 - повышенная влажность, УТ2,5 - умеренный климат, У3 - работа при минусовых температурах.

Выбор по характеристикам

По способу монтажа: на стойку vs настенные

Подавляющее большинство полок рассчитаны на установку на DIN-рейку или направляющие внутри электрощита. Они имеют «хвостовик», который вставляется в стойку и фиксируется поворотом язычка. Такие решения быстро монтируются и обеспечивают электрический контакт корпуса с каркасом. Альтернатива - настенные полки, которые крепятся болтами напрямую к стене или металлоконструкции. Они используются вне шкафов, например, в кабельных каналах или на открытых трассах. Конструктивно они массивнее и дороже.

На стойку: [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] [11] [12] [13] [14] [15] [16] [17] [18] [19] [20] [21] [22]
Настенные: [23] [24] [25] [26]

По прочности и несущей способности

Прочные полки изготавливаются из стали толщиной 2 мм и выше. Большинство моделей в списке имеют именно такую толщину. Однако реальная несущая способность зависит от конструкции: модели серии К1163 рассчитаны на нагрузку до 500 кН, тогда как К1160 - всего до 175 кН. Это критично при плотном заполнении лотка или использовании тяжёлых силовых кабелей. Также важен тип крепления: замковые консоли («быстрая фиксация») менее нагружены механически, чем зажимные, но их ресурс ограничен числом переборок.

Высокая несущая способность (до 500 кН): [19] [20] [13] [14] [22] [12] [15]
Средняя (до 400 кН): [18] [27] [14] [12]
Низкая (до 275-175 кН): остальные модели на базе К1160-К1162

По типу защитного покрытия

Цинкование - основной способ антикоррозийной защиты. Горячее цинкование создаёт более толстый слой, устойчивый к механическим повреждениям и длительному воздействию влаги. Подходит для внешних трасс и сырых помещений. Электрооцинкование (гальваническое) тоньше, используется в сухих помещениях. Грунтованные детали требуют последующей окраски - сам по себе грунт не является финишной защитой и не предназначен для длительной эксплуатации в агрессивной среде.

Горячее цинкование: [3] [9] [12] [14] [13] [23] [26]
Оцинкование (гальваническое или Сендзимира): [1] [2] [4] [5] [7] [11] [16] [17] [18] [19] [20] [21] [24] [25]
Грунтованные: [6] [10] [8] [13] [14] [22]

Выбор по бюджету

Бюджетные решения

Товары стоимостью ниже среднего - это, как правило, полки с минимальной шириной (150-175 мм), выполненные из оцинкованной или грунтованной стали. Чаще всего это модели К1160 и аналогичные. Что теряете: сниженную несущую способность (до 175 кН), меньший выбор по климатическому исполнению, необходимость в дополнительной защите от коррозии при использовании грунтованных образцов. Выбор оправдан при внутреннем монтаже в сухих помещениях, малой протяжённости трасс и невысокой плотности кабелей.

Товары: [5] [6] [2] [21]

Средний сегмент

Сбалансированный вариант: увеличенная длина (265-355 мм), ширина лотка до 300-400 мм, использование качественного оцинкования. Эти полки подходят для типовых проектов - щитовых, серверных, административных зданий. Получаете хорошую несущую способность (до 400 кН), универсальный монтаж, соответствие требованиям УТ2,5. Компромисс - недостаточная защита для улицы или агрессивных сред.

Товары: [1] [7] [8] [10] [11] [12] [14] [15] [15] [16] [17] [18] [19] [20]

Высокий ценовой сегмент

Полки с горячим цинкованием и настенным исполнением - самые дорогие. Получаете максимальную коррозионную стойкость, возможность использования на улице, в условиях высокой влажности или химического загрязнения. Настенные модели позволяют организовывать трассы там, где нет шкафов. Однако такие решения избыточны для обычных офисных и жилых помещений. Переплата обоснована только при работе в суровых условиях.

Товары: [3] [27] [13] [13] [23] [24] [25] [26]

Выводы

Если задача - организация трассы в щитовой при нормальных условиях, достаточно моделей типа К1160-К1162 с оцинкованием: [2] [5] [21]. Для длинных лотков и плотной прокладки выбирайте усиленные полки с несущей способностью 400-500 кН: [18] [19] [20]. Если требуется эксплуатация во влажной среде или на улице - обращайте внимание на горячее цинкование: [3] [12] [14] [13]. Для монтажа вне шкафов нужны настенные полки: [23] [24] [25] [26]. Ключевой параметр - совпадение ширины лотка; все остальные различия связаны с условиями эксплуатации и долговечностью.
