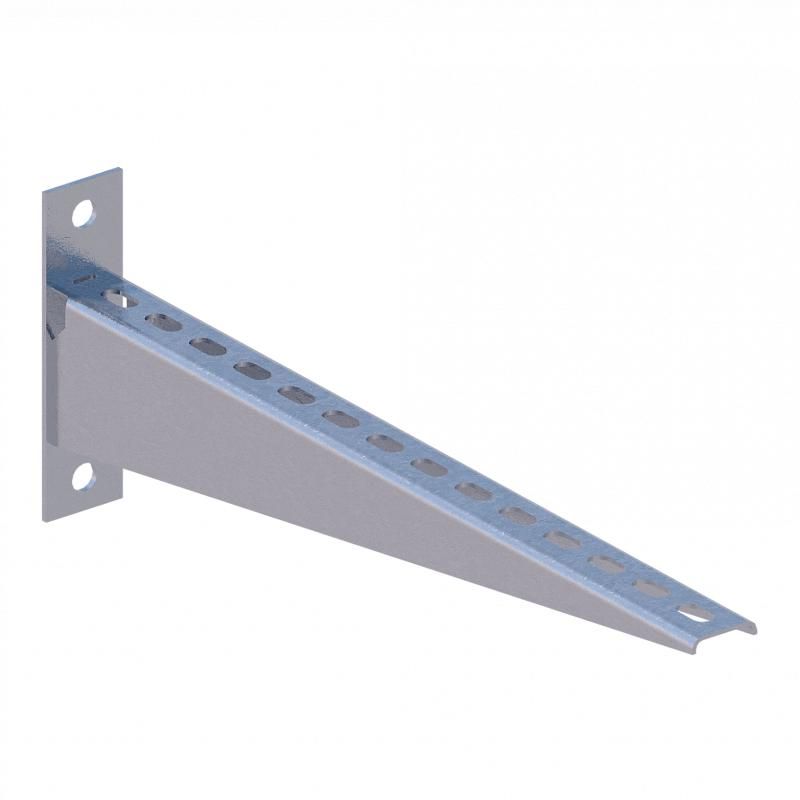

Полка кабельная настенная К1163С УТ1,5 (L=437мм, s=2мм) горячий цинк - Н0111322514 СОЭМИ

Полка кабельная настенная К1163Сц СОЭМИ - это прочный элемент кабельной инфраструктуры, предназначенный для фиксации кабелей, лотков и коробов на вертикальных поверхностях. Изготовлена из стали с горячим цинкованием, обеспечивает надежную поддержку нагрузки до 2 кН и соответствует требованиям климатического исполнения УТ1,5. Артикул 111322514 подходит для промышленного и коммерческого монтажа.

Назначение и область применения

Полка кабельная настенная К1163Сц СОЭМИ используется для упорядоченной прокладки силовых и слаботочных кабелей, кабельных лотков и коробов. Применяется там, где требуется жесткая и долговечная опора - например, в производственных цехах, распределительных пунктах, серверных помещениях, на объектах ЖКХ и транспорте. Подходит для установки как внутри помещений, так и в защищённых зонах с повышенной влажностью или перепадами температур.

Технические характеристики

• Тип изделия: полка кабельная настенная
• Длина: 437 мм
• Толщина металла: 2 мм
• Высота профиля: 71 мм
• Ширина лотка: до 400 мм (возможно размещение кабелей и лотков шириной до этого значения)
• Несущая способность: 2 кН (эквивалентно около 200 кг равномерно распределённой нагрузки)
• Материал: сталь
• Покрытие: горячий цинк - антикоррозийное защитное покрытие, устойчивое к механическим повреждениям
• Цвет: серый
• Исполнение: универсальное - совместимо с различными типами крепления
• Климатическое исполнение: УТ1,5 - рассчитана на работу при температурах от −50 C до +40 C, в условиях повышенной влажности и запылённости

Совместимость и монтаж

Полка кабельная настенная К1163Сц СОЭМИ крепится непосредственно к стене, бетонному основанию или металлической конструкции с помощью анкеров, болтов или дюбелей. Для монтажа рекомендуется использовать крепёж, подходящий по диаметру и длине к отверстиям в основе полки. Расстояние между точками крепления зависит от нагрузки - при максимальной нагрузке (2 кН) шаг крепления не должен превышать 1 метр. Габариты позволяют легко соединять несколько полок в ряд для формирования протяжённых трасс. Совместима с большинством стандартных кабельных лотков и коробов шириной до 400 мм.

Безопасность и стандарты

Произведено в соответствии с техническими условиями ТУ 3449-020-05774835-2008. Материал и покрытие обеспечивают соответствие требованиям безопасности при эксплуатации в электроустановках. Горячее цинкование снижает риск возникновения коррозии, что продлевает срок службы и исключает образование опасных участков с нарушенной изоляцией кабелей. Несущая способность проверена на соответствие нормативным нагрузкам для промышленных систем кабельной прокладки.

Преимущества

• Высокая прочность благодаря толщине металла 2 мм и качественному профилю
• Защита от коррозии - горячее цинкование выдерживает агрессивные среды, в отличие от гальванизированного или порошкового покрытия
• Универсальная форма позволяет использовать полку как для одиночных кабелей, так и для групповой прокладки
• Серый цвет не требует окраски после монтажа, хорошо сочетается с другими элементами кабельной системы
• Подходит для длительной эксплуатации в условиях УТ1,5 - без необходимости замены в течение всего срока службы объекта

Ограничения применения

• Не предназначен для прямого контакта с открытым пламенем или источниками высоких температур (>+100 C)
• Не следует применять в местах постоянного воздействия химически активных жидкостей (например, кислот, щелочей) - даже цинковое покрытие имеет предел устойчивости
• Рекомендовано избегать частых ударных нагрузок - хотя полка прочная, она не является конструкцией для восприятия динамических импульсов
• При использовании в открытых зонах (например, на фасадах) необходимо дополнительно защищать кабели от прямого солнечного света и осадков

Примеры использования

• Фиксация кабелей управления на заводе - вдоль стен технологической линии
• Обустройство кабельных трасс в распределительном щите - для организации входящих/исходящих линий
• Прокладка сетевых кабелей в офисных зданиях - когда невозможно использовать потолочные лотки
• Монтаж кабелей связи в тоннелях, эстакадах, подземных переходах - благодаря устойчивости к влаге
• Замена старых алюминиевых или пластиковых креплений на более прочные и долговечные решения

Практические советы

• Перед монтажом проверьте, чтобы отверстия в стене были точно выровнены - полка К1163Сц имеет фиксированный шаг крепления, и смещение вызывает перекос
• При длинных трассах используйте компенсационные участки - каждые 5–7 метров оставляйте небольшой зазор для теплового расширения
• При работе с тяжёлыми кабелями (более 10 кг/м) увеличьте плотность крепления до одного крепежа на каждый метр
• Проверяйте целостность цинкового покрытия после транспортировки - при наличии глубоких царапин заделайте их специальной цинкосодержащей краской
• Артикул 111322514 совпадает с номером в каталоге СОЭМИ - при заказе нескольких единиц убедитесь, что все партии имеют одинаковый номер
