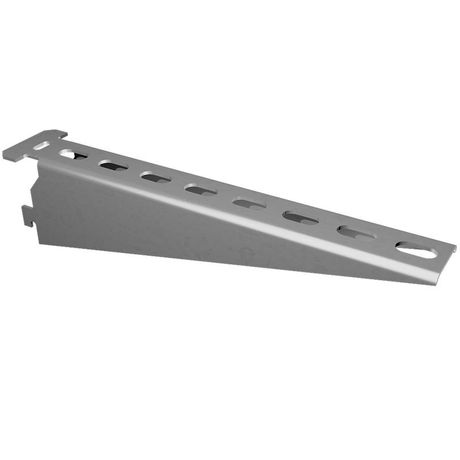

Полка кабельная K1160 K1160-2.0 HD N осн.50-150 L175 2мм сталь гор. оцинк. КМ LO13302 КМ-Профиль

Полка кабельная K1160 175x2,0 мм сталь оцинкованная, консоль быстрой фиксации (замковая) 175x46x63 мм - это готовое к установке металлическое крепление для организации кабельных трасс на стойках или других полках. Бренды СИСТЕМА КМ и КМ-Профиль обеспечивают надежность конструкции, а артикулы k1160-2.0 hd n и lo13302 позволяют точно идентифицировать продукт при заказе.

Назначение и область применения

Полка кабельная K1160 предназначена для фиксации кабельных лотков, труб и других элементов кабельных трасс. Подходит для монтажа на вертикальные стойки или на другие полки того же типа. Применяется внутри помещений и на улице - особенно там, где важна защита от влаги и коррозии. Часто используется в системах автоматизации, энергообеспечении, телекоммуникациях и на промышленных объектах.

Технические характеристики

• Тип изделия: Полка
• Размеры: 175×46×63 мм (длина × ширина консоли × высота консоли)
• Толщина материала: 2 мм
• Ширина лотка: 50–150 мм - совместима с большинством стандартных кабельных лотков
• Несущая способность: 2,27 кН (около 230 кг равномерно распределённой нагрузки)
• Материал: Сталь оцинкованная
• Защитное покрытие: Горячее цинкование по ГОСТ 9.307-89
• Цвет: Серый
• Огнестойкость: Да - не поддерживает горение
• Климатическое исполнение: О1 / О4 - работает при температуре от −50 C до +50 C, в условиях повышенной влажности и слабой коррозионной активности

Совместимость и монтаж

Консоль быстрой фиксации (замковая) позволяет закрепить полку K1160 без болтов и гаек - достаточно вставить её в паз стойки и зафиксировать поворотом. Совместима со всеми стойками системы КМ-Профиль с подходящими замковыми пазами. Для монтажа на существующую полку используйте аналогичную модель - она обеспечит точное выравнивание и прочное соединение. Установка занимает несколько секунд, не требует специнструментов.

Безопасность и стандарты

• Огнестойкая конструкция - соответствует требованиям пожарной безопасности
• Горячее цинкование - гарантирует долговечность в агрессивных средах по ГОСТ 9.307-89
• Климатическое исполнение О1/O4 - подтверждает соответствие ГОСТ 15150-69 для работы в условиях повышенной влажности и перепадов температур

Преимущества

• Не требует сборки - готов к установке сразу после доставки
• Замковая система исключает необходимость сверления и использования крепёжных деталей
• Высокая несущая способность - подходит даже для плотной укладки кабелей
• Устойчивость к коррозии благодаря горячему цинкованию - срок службы увеличен в 2–3 раза по сравнению с обычным покрытием
• Подходит для открытых площадок и сырых помещений - например, подвалов, насосных станций, тепловых пунктов

Ограничения применения

• Не предназначен для монтажа на нестандартные или старые стойки без замковых пазов - требуется проверка совместимости
• Не рекомендовано использование в зонах с постоянным воздействием химически агрессивных веществ (например, кислот, щелочей, растворителей)
• При температурах ниже −50 C возможна потеря пластичности стали - следует избегать экстремальных условий вне заявленного климатического класса
• Ширина лотка ограничена 50–150 мм - не подходит для крупных каналов шире 150 мм

Примеры использования

• Фиксация кабельных лотков на стойках в серверных помещениях
• Обустройство кабельных трасс на промышленном оборудовании - конвейерах, станках, пультах управления
• Прокладка силовых и сигнальных кабелей в подземных камерах, кабельных коллекторах
• Монтаж наружных кабельных маршрутов на опорах связи или в зонах с высокой влажностью - парковочные комплексы, автозаправки

Практические советы

• Перед монтажом проверьте глубину и форму замковых пазов на стойке - они должны точно соответствовать форме консоли (175×46 мм)
• При установке нескольких полок друг над другом соблюдайте минимальный шаг 200 мм для удобства прокладки кабеля
• Не нагружайте полку более чем на 2,27 кН - превышение может вызвать деформацию
• Для длинных трасс используйте одинаковые модели - это обеспечит ровную линию и равномерное распределение веса
• При работе в местах с частыми механическими воздействиями (вибрация, удары) дополнительно проверяйте фиксацию каждые 6 месяцев
