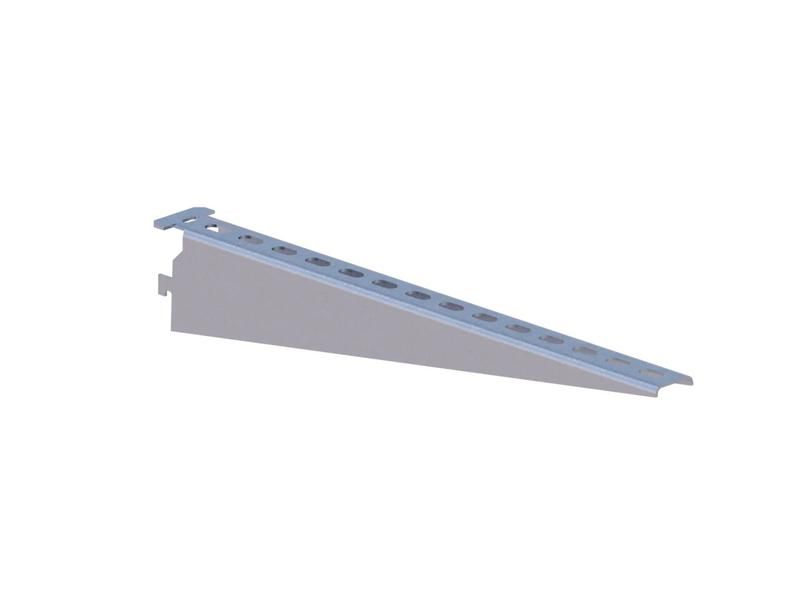

Полка кабельная К1160 УТ1,5 (L=175мм, s=2,0мм) горячий цинк - Н0111311511 СОЭМИ

Полка кабельная К1160 УТ1,5 (длина 175 мм, толщина 2,0 мм) сталь горячего цинкования - это элемент кабельной системы для надежного крепления проводов, кабелей и коробов на вертикальных стойках. Произведённая компанией СОЭМИ, эта полка сочетает прочность стали с защитным слоем горячего цинкования, что делает её подходящей для использования в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Полка кабельная К1160 УТ1,5 используется для организации и удержания кабельных трасс на вертикальных стойках распределительных шкафов, стоек технологических линий и других металлоконструкций. Подходит для прокладки силовых и контрольных кабелей, кабельных коробов и лотков. Применяется в промышленных объектах: на заводах, в энергоузлах, на транспорте, в системах автоматизации.

Технические характеристики

• Материал: сталь с горячим цинкованием - защищает от коррозии даже при механическом воздействии
• Толщина стенки: 2,0 мм - обеспечивает жесткость и нагрузочную способность
• Длина: 175 мм - оптимальна для компактных решений и плотной укладки кабелей
• Высота: 61 мм - позволяет размещать несколько кабельных групп без перегрузки
• Тип крепления: замковое - фиксируется в отверстиях стойки поворотом язычка
• Цвет: серый - соответствует стандартному цвету металлических конструкций
• Исполнение: универсальное - совместимо с большинством типов стоек
• Климатическое исполнение: УТ1,5 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запыленности

Совместимость и монтаж

Полка кабельная К1160 УТ1,5 крепится к стойкам с шагом отверстий 10–20 мм. Для установки хвостик полки вставляется в отверстие стойки, затем язычок поворачивается на 90° с помощью ключа К1156. Этот механизм обеспечивает не только механическую фиксацию, но и электрический контакт между полкой и стойкой - важно для заземления всей системы. Монтаж выполняется без сварки и дополнительных крепежей. Габариты позволяют использовать полку на стойках с шириной профиля до 60 мм.

Безопасность и стандарты

Производство полки кабельной К1160 УТ1,5 выполнено в соответствии с техническими условиями ТУ 3449-020-05774835-2008. Горячее цинкование соответствует требованиям ГОСТ 14771 и обеспечивает долговечность защиты. Электрическая связь с конструкцией стойки обеспечивает эффективное заземление, снижая риск поражения током при аварийных ситуациях.

Преимущества

• Высокая механическая прочность благодаря толщине 2 мм и качественной стали
• Долговечность: горячее цинкование предохраняет от ржавчины даже при повреждении поверхности
• Быстрый монтаж без инструментов кроме ключа К1156
• Автоматическая электрическая связь с несущей стойкой - исключает необходимость отдельного заземления
• Подходит для массового производства и крупных заказов - компания СОЭМИ гарантирует точные сроки поставки

Ограничения применения

• Не предназначен для внешней установки без дополнительной защиты от прямых осадков - хотя цинк устойчив, длительный контакт с водой может снизить срок службы
• Не рекомендуется применять в средах с постоянным контактом с кислотами, щелочами или соляными растворами - цинк будет активно корродировать
• Максимальная нагрузка зависит от количества полок и типа стойки; при большой массе кабелей требуется расчет прогиба и шага крепления
• Не совместима со стойками с шагом отверстий более 20 мм или с другими формами крепления

Примеры использования

• Фиксация кабелей управления на станках ЧПУ
• Упорядочивание сигнальных линий в пультах автоматики
• Прокладка кабелей питания внутри шкафов распределительных устройств
• Обустройство кабельных трасс на железнодорожных вокзалах и метрополитенах
• Монтаж в пищевой и фармацевтической промышленности - где важна чистота и легкость очистки поверхностей

Практические советы

• Перед монтажом проверьте соответствие шага отверстий на стойке и форме хвостика полки - несоответствие помешает фиксации
• Используйте только оригинальный ключ К1156 для поворота язычка - другие инструменты могут повредить замок
• При укладке тяжелых кабелей используйте минимум одну полку на каждые 500 мм длины стойки - это предотвратит прогиб
• Полка К1160 УТ1,5 совместима с другими элементами серии от СОЭМИ - можно комбинировать с крышками, переходниками и кронштейнами
• Для длинных трасс рекомендуется чередовать направление полок - так снижается суммарный вес на одной стойке
