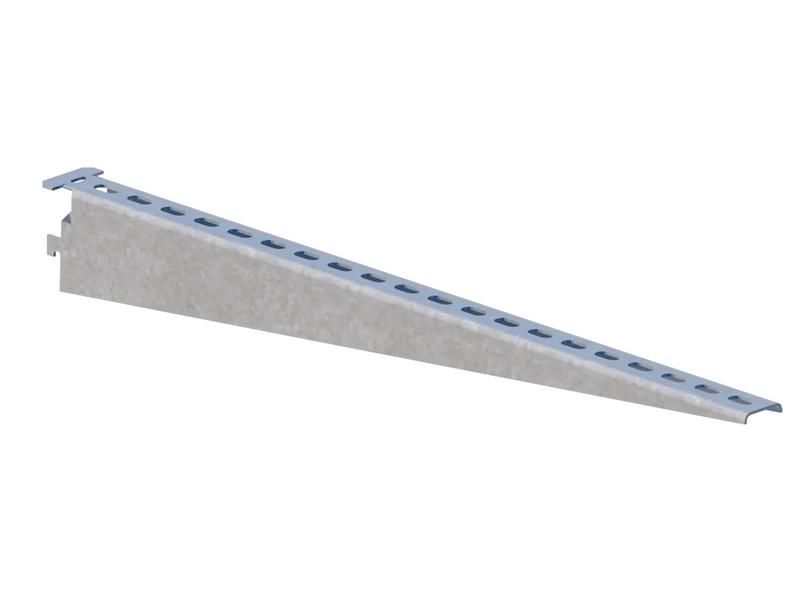

Полка кабельная К1164 УТ2,5 (L=630мм, s=2,0мм) оцинкованное - Н0112312515 СОЭМИ

Полка кабельная К1164 УТ2,5 (L=630мм, s=2,0мм) оцинкованная, сталь оцинкованная СОЭМИ - элемент кабельной системы для надежного крепления кабелей, лотков и коробов на вертикальных стойках. Продукт сертифицирован по ТУ 3449-020-05774835-2008, изготовлен из оцинкованной стали методом Сендзимира и предназначен для использования в условиях повышенной влажности и температурных колебаний.

Назначение и область применения

Полка кабельная К1164 УТ2,5 используется для организации горизонтальной трассы кабелей и проводов на стойках распределительных щитов, шкафов управления и других кабельных систем. Подходит для прокладки силовых, управляющих и слаботочных кабелей, а также для установки кабельных лотков и коробов. Обеспечивает механическую фиксацию и одновременно создаёт электрический контакт со стойкой - что важно для заземления всей системы.

Технические характеристики

• Тип изделия: полка кабельная
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 2 мм
• Длина: 630 мм
• Высота профиля: 71 мм
• Покрытие: цинк, класс защиты по коррозии - высокий
• Цвет: серый
• Несущая способность: 0,9 кН (90 кг равномерно распределённой нагрузки)
• Тип крепления: защёлка с поворотным язычком
• Исполнение: универсальное
• Климатическое исполнение: УТ2,5 (для умеренного и холодного климата, с возможностью работы при температуре до -45 C)
• Стандарт: ТУ 3449-020-05774835-2008

Совместимость и монтаж

Полка кабельная К1164 УТ2,5 совместима со стойками, имеющими стандартный шаг отверстий 20–25 мм. Для монтажа:

• Хвостик полки вставляется в отверстие стойки;
• Язычок поворачивается на 90° с помощью ключа К1156 - это фиксирует полку и замыкает электрический контур;
• Закрепление происходит без сверления, болтов или гаек - скорость сборки увеличивается на 30–50% по сравнению с болтовыми системами.

Не требует дополнительных комплектующих. Электрическая связь между полкой и стойкой обеспечивает единое заземление всей кабельной системы - снижает риск помех и повышает безопасность.

Безопасность и стандарты

Полка кабельная К1164 УТ2,5 соответствует требованиям ТУ 3449-020-05774835-2008. Метод оцинкования Сендзимира гарантирует равномерное покрытие цинком, устойчивое к механическим повреждениям и коррозии. Несущая способность 0,9 кН проверена в соответствии с ГОСТ Р 50571.15-97 для кабельных систем. Изделие не содержит токсичных материалов и соответствует экологическим нормам РФ.

Преимущества

• Высокая прочность благодаря толщине металла 2 мм и профильному усиленному краю;
• Автоматическая электрическая связь с опорной стойкой - исключает необходимость в отдельном заземляющем проводе;
• Ускоренный монтаж - установка занимает менее 10 секунд на одну точку крепления;
• Устойчивость к коррозии - цинкование по Сендзимиру обеспечивает долгий срок службы даже в агрессивных средах;
• Гибкость системы - можно комбинировать с другими типами полок и лотков в рамках одной кабельной сети.

Ограничения применения

• Не рекомендуется использовать в местах постоянного контакта с открытыми источниками пламени или при температурах выше +70 C - возможно изменение структуры цинкового покрытия;
• Подходит только для стальных стоек с подходящим шагом отверстий; несовместима с пластиковыми или алюминиевыми направляющими;
• Не является самостоятельным кабельным лотком - не предназначена для прокладки кабелей без дополнительных крышек или бортиков;
• Максимальная нагрузка 0,9 кН действует при равномерном распределении веса - сосредоточенная нагрузка (например, тяжёлый короб на одном конце) снижает допустимые значения.

Примеры использования

• Кабельные системы в промышленных щитовых помещениях на заводах и электростанциях;
• Шкафы автоматизации и управления технологическими процессами;
• Объекты ЖКХ, где требуется надёжная и быстродоступная трассировка кабелей связи и питания;
• Аксессуары для модульных кабельных решений в офисах и серверных.

Практические советы

• Перед монтажом проверьте соответствие шага отверстий на стойке и форме хвостика полки - несоответствие препятствует фиксации;
• Используйте только оригинальный ключ К1156 для поворота язычка - другие инструменты могут повредить механизм;
• При использовании в сыром помещении регулярно осматривайте места крепления - хотя покрытие устойчиво, механические повреждения цинка могут стать причиной локальной коррозии;
• Для длинных трасс (более 3 метров) рекомендуется устанавливать поддерживающие стойки каждые 1,5–2 метра - это предотвращает прогиб при максимальной нагрузке;
• Полка К1164 УТ2,5 совместима с другими изделиями серии СОЭМИ - используйте одинаковые компоненты для унификации обслуживания.
