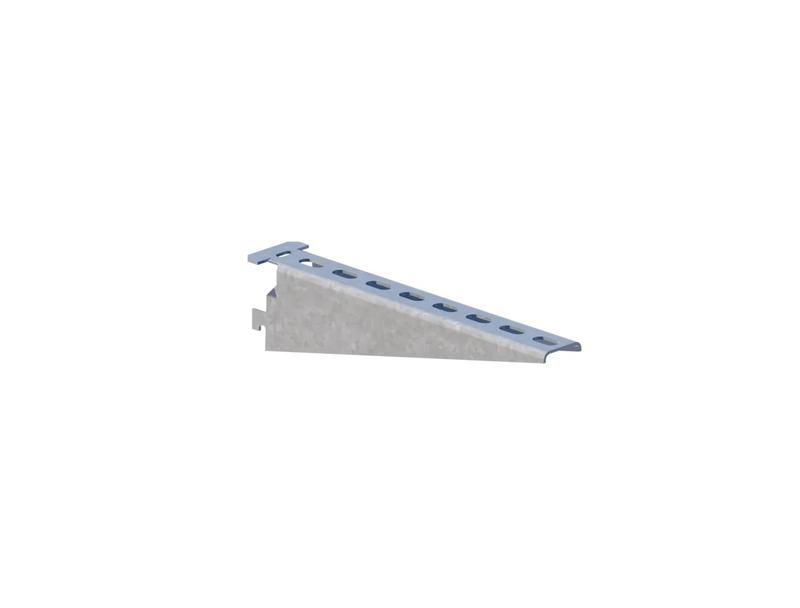

Полка кабельная К1161 УТ2,5 (L=265мм, s=2,0мм) оцинкованное - Н0112311512 СОЭМИ

Полка кабельная К1161 цинк УТ2,5 (длина 265 мм, толщина 2,0 мм) сталь оцинкованная метод Сендзимира - элемент крепления для организации трасс кабелей и лотков в шкафах управления. Бренд СОЭМИ выпускает эту модель в соответствии с техническими условиями ТУ 3449-020-05774835-2008, обеспечивая надежную механическую фиксацию и электрический контакт с опорными стойками.

Назначение и область применения

Полка кабельная К1161 цинк УТ2,5 применяется для удержания кабелей, проводов, кабельных лотков и коробов внутри электрощитов, распределительных устройств и панелей управления. Подходит для установки в промышленных системах автоматизации, на заводах, в энергообъектах и объектах ЖКХ. Изделие рассчитано на использование в условиях повышенной влажности и перепадов температур благодаря исполнению УТ2,5.

Технические характеристики

• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 2 мм
• Длина: 265 мм
• Высота: 61 мм
• Цвет: серый
• Тип крепления: защелка с поворотным язычком
• Исполнение: универсальное
• Стандарт: ТУ 3449-020-05774835-2008
• Климатическое исполнение: УТ2,5 (умеренный климат, повышенная влажность)

Совместимость и монтаж

Полка кабельная К1161 цинк УТ2,5 крепится к вертикальным стойкам через защелку. Хвостик полки вставляется в предварительно просверленное отверстие стойки. Для фиксации используется ключ К1156 - им поворачивают язычок на 90°, что плотно зажимает полку и одновременно обеспечивает электрический контакт с конструкцией. Монтаж не требует сварки или болтовых соединений. Совместима со стойками, имеющими шаг отверстий, соответствующий габаритам защелки.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3449-020-05774835-2008, регламентирующим прочность, коррозионную стойкость и электропроводность. Оцинкование по методу Сендзимира гарантирует равномерный слой цинка, защищающий сталь от ржавчины даже при механических повреждениях покрытия. Электрическая связь с рамой обеспечивает эквипотенциализацию, снижающую риск поражения током.

Преимущества

• Высокая прочность за счет толщины 2 мм и качественной стали
• Долговечность: оцинковка Сендзимира устойчива к коррозии в агрессивных средах
• Быстрый монтаж без инструментов кроме ключа К1156
• Автоматическая электрическая связь с корпусом при фиксации
• Готовые размеры позволяют использовать в типовых щитах без доработок

Ограничения применения

Не рекомендуется применять полку кабельная К1161 цинк УТ2,5 в условиях постоянного контакта с открытым пламенем, агрессивными химикатами (например, кислотами, щелочами) или в помещениях с классом взрывоопасности. Также не подходит для нагрузок выше 15–20 кг/м - превышение может вызвать деформацию. Не используйте без ключа К1156 - попытки жесткой фиксации без поворота язычка нарушают герметичность и электроконтакт.

Примеры использования

• Фиксация силовых кабелей в щите управления насосной станции
• Подвеска кабельных лотков в промышленном контроллере
• Размещение сигнальных проводов в пульте автоматики на производстве
• Организация трасс в распределительных пунктах (РП) с высокой влажностью

Практические советы

• Перед монтажом проверьте совпадение шага отверстий на стойках с габаритами защелки - допуск +-1 мм
• При сборке нескольких полок выравнивайте их по уровню - это упрощает прокладку кабелей
• Для длинных трасс используйте несколько полок К1161 цинк УТ2,5 с интервалом не более 800 мм
• Не затягивайте ключ К1156 до упора - достаточно поворота на 90°; избыточное усилие может повредить резьбу
• При замене старых полок - убедитесь, что новая полка К1161 цинк УТ2,5 имеет ту же высоту (61 мм), чтобы не нарушить зазоры между уровнями
