Полка кабельная К1163 УТ2,5 (L450 мм s 2,0 мм) оцинкованное - Н0112312514 СОЭМИ

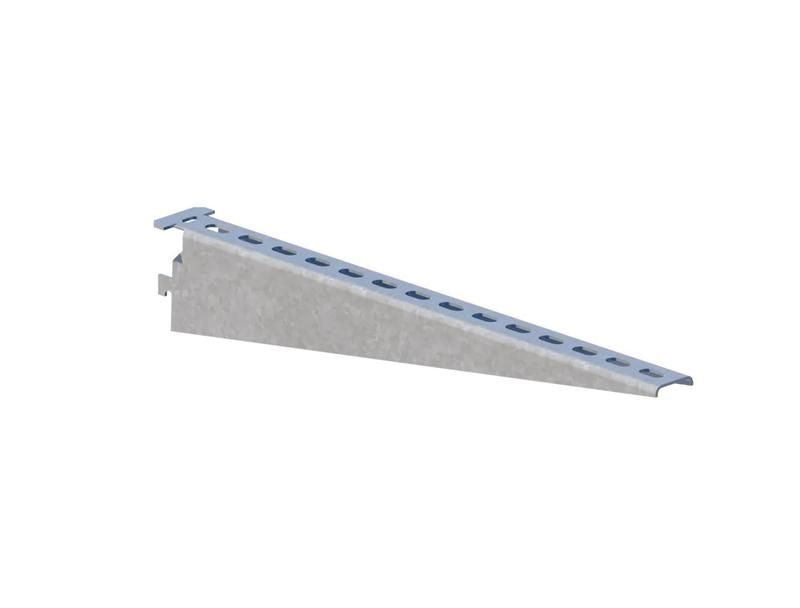

Полка кабельная К1163 цУТ2.5 L450 2мм сталь оцинкованная - элемент кабельной системы для надежного крепления проводов, кабелей и коробов на вертикальных стойках. Произведена компанией СОЭМИ Ст.Оскол по техническим условиям ТУ 3449-020-05774835-2008, соответствует требованиям к эксплуатации в условиях умеренного климата. Артикулы: 112312514, н0112312514.

Назначение и область применения

Полка кабельная К1163 цУТ2.5 L450 2мм сталь оцинкованная используется для организации прокладки силовых и слаботочных кабелей, лотков и кабельных коробов внутри распределительных устройств, шкафов управления и технологических стоек. Применяется в промышленных объектах, энергоустановках, автоматизированных системах - там, где требуется жесткая фиксация кабельных трасс без сварки и болтовых соединений.

Технические характеристики

• Тип изделия: полка кабельная
• Материал: сталь
• Покрытие: оцинкованное по методу Сендзимира
• Толщина стенки: 2 мм
• Длина: 450 мм
• Высота борта: 71 мм
• Цвет: серый
• Климатическое исполнение: УТ2.5 (работает при температуре от −40C до +40C, влажность до 98%)
• Стандарт: ТУ 3449-020-05774835-2008
• Тип крепления: защелка с поворотным язычком
• Исполнение: универсальное

Совместимость и монтаж

Полка кабельная К1163 цУТ2.5 L450 2мм сталь оцинкованная монтируется на специальные стойки с предварительно просверленными отверстиями. Хвостик полки вставляется в отверстие стойки, затем язычок поворачивается на 90° с помощью ключа К1156 - это фиксирует полку механически и одновременно обеспечивает электрический контакт с конструкцией. Монтаж не требует сварки, болтов или дополнительных крепежей. Подходит для стоек, совместимых с системой СОЭМИ.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 3449-020-05774835-2008. Оцинкованное покрытие защищает от коррозии, что важно для работы в помещениях с повышенной влажностью. Электрический контакт между полкой и стойкой обеспечивает эквипотенциальное выравнивание потенциалов - снижается риск возникновения блуждающих токов и повышается безопасность обслуживания.

Преимущества

• Не требует сварки - экономит время при сборке и позволяет легко модифицировать трассы
• Оцинкованное покрытие по методу Сендзимира - равномерный слой цинка, долговечнее обычного горячеоцинкованного
• Автоматическая электрическая связь с опорной стойкой - исключает необходимость установки заземляющих перемычек
• Жесткая конструкция с высоким бортом (71 мм) - предотвращает сползание кабелей
• Поддерживает массовые заказы - производство гибкое, возможна поставка любых объемов

Ограничения применения

• Не предназначен для наружной эксплуатации - даже при УТ2.5 не рассчитана на прямые осадки или постоянную влагу
• Требует наличия специальных стоек с отверстиями под тип крепления защелка; несовместима с другими системами крепления
• Не рекомендуется использовать для нагрузок выше нормированной - максимальная допустимая нагрузка зависит от шага крепления и типа стойки
• Ключ К1156 обязателен для монтажа - без него невозможно завести язычок в рабочее положение

Примеры использования

• Фиксация кабельных лотков в щитовых помещениях заводских цехов
• Обустройство трасс для сигнализации и управления на АЗС и насосных станциях
• Установка в распределительных пунктах (РП) и комплектных трансформаторных подстанциях (КТП)
• Сборка многоуровневых кабельных систем в серверных и телекоммуникационных шкафах

Практические советы

• Перед монтажом проверьте соответствие шага отверстий на стойке и размера хвостика полки - расхождение более чем +-1 мм затруднит установку
• Используйте только оригинальный ключ К1156 - аналоги могут не обеспечить нужный момент поворота и повредить механизм защелки
• При прокладке тяжелых кабелей или множества лотков соблюдайте рекомендованную плотность заполнения - перегрузка вызывает прогиб и деформацию
• Полка К1163 цУТ2.5 L450 2мм сталь оцинкованная подходит для многократной переустановки - при демонтаже аккуратно выводите язычок из зацепления, чтобы не повредить покрытие
• Для длинных трасс используйте несколько полок с перекрытием - не оставляйте свободные участки между соседними элементами
