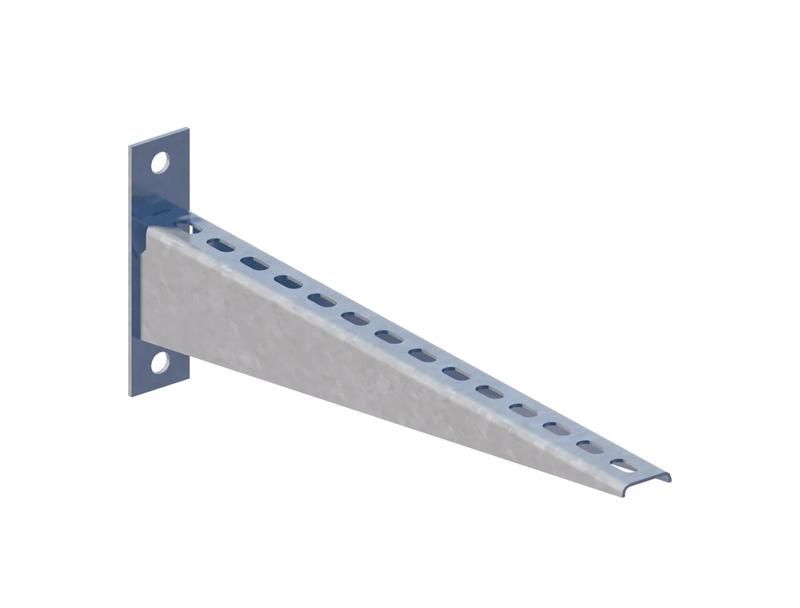

Полка кабельная настенная К1163С УТ2,5 (L=437мм, s=2,0мм) оцинкованное - Н0112322514 СОЭМИ

Полка кабельная настенная К1163С УТ2,5 от СОЭМИ - это надёжный элемент для фиксации кабелей, лотков и коробов на вертикальных поверхностях. Изготовлена из оцинкованной стали с толщиной 2 мм, выдерживает нагрузку до 2 кН, соответствует климатическому исполнению УТ2,5 и подходит для промышленного и коммерческого использования.

Назначение и область применения

Полка кабельная настенная К1163С УТ2,5 используется для упорядоченной прокладки силовых и слаботочных кабелей, кабельных лотков и коробов. Применяется там, где требуется жёсткая, долговечная и защищённая от коррозии система крепления - например, в цехах, распределительных щитах, серверных помещениях, на объектах ЖКХ и транспорта. Подходит для установки как на бетонные стены, так и на металлические конструкции.

Технические характеристики

• Тип изделия: полка кабельная настенная
• Длина: 437 мм
• Толщина материала: 2 мм
• Несущая способность: 2 кН (эквивалентно 200 кг равномерно распределённой нагрузки)
• Материал: сталь оцинкованная по методу Сендзимира
• Покрытие: оцинкованное - антикоррозийное, без покраски
• Цвет: серый
• Исполнение: универсальное - совместимо с различными типами креплений
• Тип соединения: винтовое - позволяет использовать болты, шпильки, саморезы
• Климатическое исполнение: УТ2,5 - рассчитана на работу при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости
• Стандарт: ТУ 3449-020-05774835-2008

Совместимость и монтаж

Полка кабельная настенная К1163С УТ2,5 крепится непосредственно к поверхности с помощью анкеров, дюбелей или сварки (для металлоконструкций). Для монтажа используются винтовые соединения - предварительно просверливается отверстие в стене или профиле, затем крепёж затягивается через отверстия в полке. Габариты позволяют легко интегрировать её в существующие системы кабельной трассы. Высота полки (71 мм) обеспечивает достаточный зазор для группировки кабелей без перегрузки. Убедитесь, что шаг крепления не превышает 1 метр для сохранения несущей способности.

Безопасность и стандарты

Изделие выполнено в соответствии с техническими условиями ТУ 3449-020-05774835-2008, которые регламентируют механическую прочность, качество оцинковки и устойчивость к внешним воздействиям. Оцинкованное покрытие снижает риск возникновения электрохимической коррозии, что повышает безопасность при длительной эксплуатации в средах с возможным попаданием влаги. Несущая способность 2 кН соответствует требованиям к стационарным кабельным системам в промышленных условиях.

Преимущества

• Оцинкование по методу Сендзимира даёт равномерное, плотное и долговечное покрытие - выше, чем при горячем цинковании
• Толщина металла 2 мм обеспечивает жёсткость и минимальную деформацию под нагрузкой
• Универсальный дизайн позволяет использовать как самостоятельную полку или как часть многоуровневой системы
• Не требует окраски или дополнительной защиты - готова к монтажу сразу после доставки
• Серый цвет не выгорает на свету и хорошо сочетается с большинством кабельных решений

Ограничения применения

• Не предназначен для прямого контакта с открытым пламенем или высокотемпературными источниками (более 150 C)
• Не рекомендуется для постоянного погружения в жидкости - хотя оцинковка защищает от влаги, она не заменяет герметичные корпуса
• При использовании в агрессивных химических средах (например, кислоты, щёлочи) необходима дополнительная защита
• Рекомендуется избегать частых ударных нагрузок - не является конструкцией для динамического оборудования

Примеры использования

• Фиксация кабелей управления на заводах и конвейерах
• Установка в распределительных пунктах для организации кабельных трасс
• Монтаж в серверных помещениях - для прокладки сетевых и питательных кабелей
• Обустройство кабельных каналов в подземных переходах и тоннелях
• Подключение кабелей к оборудованию в условиях повышенной влажности (водоканалы, насосные станции)

Практические советы

• Перед монтажом проверьте соответствие посадочного отверстия под крепёж - диаметр отверстий в полке оптимизирован под M6–M8
• При установке нескольких полок друг над другом соблюдайте интервал не менее 150 мм между уровнями для удобства обслуживания
• Для длинных участков трассы используйте несколько полок К1163С УТ2,5 с перекрытием на 20–30 мм - это исключит прогиб
• Проверяйте целостность оцинкованного слоя при транспортировке - при наличии сколов можно обработать края специальным составом на основе цинка
• Артикулы 112322514 и н0112322514 - это один и тот же продукт; отличаются лишь форматы внутреннего учёта. Полка кабельная настенная К1163С УТ2,5 от СОЭМИ имеет единое качество вне зависимости от номера заказа.
