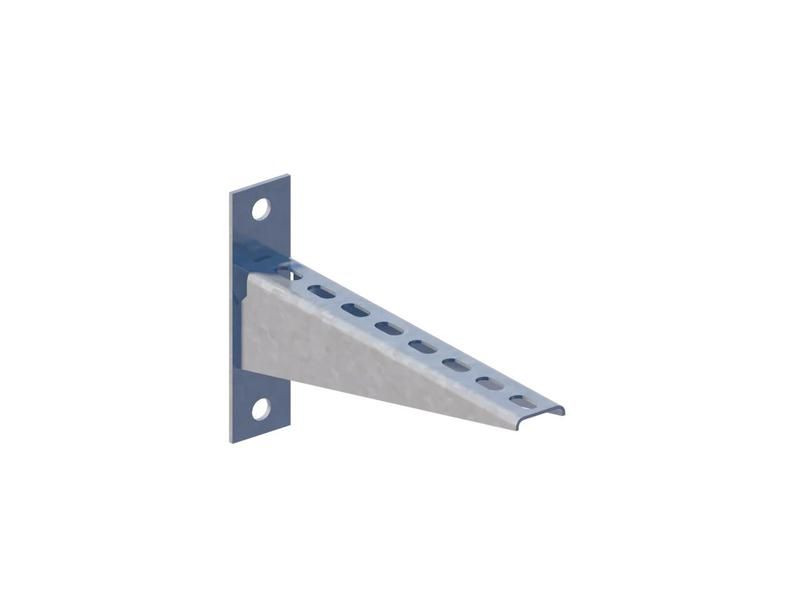

Полка кабельная настенная К1161С УТ2,5 (L=252мм, s=2мм) оцинкованное - Н0112321512 СОЭМИ

Полка кабельная настенная К1161С УТ2,5 от СОЭМИ - это прочный элемент для фиксации кабелей, лотков и коробов на вертикальных поверхностях. Изготовлена из оцинкованной стали по технологии Сендзимира, обеспечивает надежную нагрузочную устойчивость до 2 кН и соответствует требованиям ТУ 3449-020-05774835-2008.

Назначение и область применения

Полка кабельная настенная К1161С УТ2,5 используется для организации и удержания кабельных трасс на стенах или металлических конструкциях. Подходит для прокладки силовых и слаботочных кабелей, кабельных лотков, коробов и других комплектующих. Применяется в промышленных объектах, энергообъектах, цехах, распределительных пунктах, системах автоматизации и на объектах ЖКХ. Особенно эффективна там, где требуется жесткая фиксация кабелей без использования потолочных или напольных решений.

Технические характеристики

• Тип изделия: полка кабельная настенная
• Материал: сталь оцинкованная (по методу Сендзимира)
• Толщина стенки: 2 мм
• Длина: 252 мм
• Высота профиля: 61 мм
• Несущая способность: 2 кН (эквивалентно 200 кг равномерно распределённой нагрузки)
• Покрытие: горячее цинкование - защищает от коррозии даже в условиях повышенной влажности
• Цвет: серый
• Исполнение: универсальное - совместимо с различными типами крепления
• Тип соединения: винтовое - позволяет использовать болты и гайки стандартного размера
• Климатическое исполнение: УТ2,5 - рассчитана на работу при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости
• Стандарт: ТУ 3449-020-05774835-2008

Совместимость и монтаж

Полка кабельная настенная К1161С УТ2,5 крепится непосредственно к бетонным, кирпичным или металлическим поверхностям с помощью анкеров, дюбелей или сварки. Для установки используются винты M6–M8, которые легко вводятся в предварительно просверленные отверстия. Габариты позволяют комбинировать несколько полок в ряд для увеличения протяжённости трассы. Отдельные единицы можно располагать с шагом до 1,5 м - при этом нагрузка на каждую полку не должна превышать 2 кН. Монтаж возможен как в закрытых помещениях, так и в неотапливаемых зонах благодаря устойчивости к перепадам температур.

Безопасность и стандарты

Полка кабельная настенная К1161С УТ2,5 соответствует техническим условиям ТУ 3449-020-05774835-2008, что гарантирует соответствие механической прочности, химической стойкости покрытия и долговечности. Цинковое покрытие снижает риск возникновения электрохимических процессов при контакте с другими металлами. Несущая способность проверена в соответствии с нормами для промышленных кабельных систем. Не содержит токсичных веществ, безопасна для работы вблизи людей и оборудования.

Преимущества

• Высокая прочность: толщина 2 мм и оцинкованная сталь обеспечивают устойчивость к деформации даже при значительной нагрузке
• Защита от коррозии: цинкование по Сендзимира даёт более плотное и долговечное покрытие, чем обычное холодное цинкование
• Готовность к монтажу: готовые отверстия и унифицированные размеры ускоряют сборку
• Совместимость с широким спектром кабельных систем: подходит для лотков, коробов, труб и одиночных кабелей
• Работа в суровых условиях: исполнение УТ2,5 делает её пригодной для использования вне помещений и в сырых зонах

Ограничения применения

Не рекомендуется применять полку кабельную настенную К1161С УТ2,5 в средах с постоянным воздействием открытого пламени, агрессивных химикатов (например, кислот, щелочей) или в условиях частого механического удара. Также не следует использовать её как опору для тяжёлых шкафов, панелей или оборудования - она предназначена исключительно для кабельных трасс. При монтаже на деревянные поверхности необходимо использовать усиленные крепёжные элементы, поскольку древесина не всегда выдерживает требуемую нагрузку.

Примеры использования

• Фиксация кабелей управления на станках ЧПУ в механосборочном цехе
• Обустройство кабельной трассы в подвале распределительной подстанции
• Прокладка сигнальных линий в системах видеонаблюдения на внешних стенах зданий
• Установка в качестве основы для кабельных коробов в офисных помещениях с открытыми трассами
• Подвеска многожильных кабелей в теплицах и животноводческих комплексах с высокой влажностью

Практические советы

• Перед монтажом проверьте, чтобы отверстия на полке совпадали с местами крепления на стене - используйте уровень для точной горизонтальной установки
• При необходимости удлинить трассу - соединяйте несколько полок К1161С УТ2,5 встык; допускается использование перемычек из того же материала
• Для защиты от попадания воды в открытые участки трассы применяйте герметики или специальные крышки - сама полка не имеет степень защиты IP
• При использовании в агрессивных средах дополнительно контролируйте состояние цинкового покрытия - при повреждении восстанавливайте его антикоррозийным составом
• Артикулы 112321512 и н0112321512 - это один и тот же продукт; заказывать можно по любому из них
