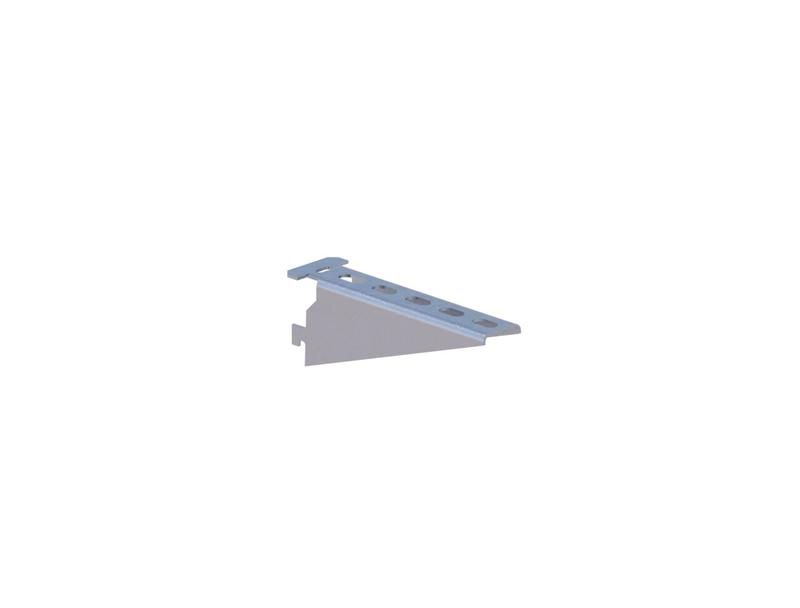

Полка кабельная К1161 У3 (L=265мм, s=2,0мм) грунтование - Н0113311512 СОЭМИ

Полка кабельная К1161 У3 - элемент крепления для прокладки кабелей, лотков и коробов в шкафах управления. Изготовлена из стали с грунтовочным покрытием, имеет замковую систему фиксации и соответствует климатическому исполнению У3. Артикулы: н0113311512, 113311512, бренд - СОЭМИ.

Назначение и область применения

Полка кабельная К1161 У3 используется для упорядоченной прокладки силовых и слаботочных кабелей, кабельных лотков и коробов внутри электрощитов и распределительных устройств. Применяется в промышленной автоматизации, на заводах, в энергообъектах, где требуется надёжная и компактная организация кабельных трасс. Подходит для установки в шкафах с вертикальными стойками, совместимыми с системой крепления СОЭМИ.

Технические характеристики

• Материал: сталь
• Толщина стенки: 2,0 мм
• Длина: 265 мм
• Высота: 61 мм
• Тип соединения: замковое
• Покрытие: грунтование (защитный слой против коррозии, без окраски)
• Цвет: серый
• Климатическое исполнение: У3 (для умеренного климата, температурный диапазон от −40 C до +40 C)
• Стандарт: ТУ 3449-020-05774835-2008

Совместимость и монтаж

Полка кабельная К1161 У3 крепится к вертикальным стойкам через замковый механизм. Хвостик полки вставляется в предварительно просверленное отверстие в стойке. Для фиксации поворачивается язычок с помощью ключа К1156 на 90° - так достигается механическая и электрическая связь с конструкцией шкафа. Монтаж требует точного соблюдения шага отверстий на стойках - он должен соответствовать габаритам полки. Грунтованная поверхность не препятствует заземлению, что важно для безопасности.

Безопасность и стандарты

Полка кабельная К1161 У3 выполнена в соответствии с техническими условиями ТУ 3449-020-05774835-2008. Замковое соединение обеспечивает надёжную электрическую связь с корпусом шкафа, что способствует эффективному заземлению всей системы. Изделие не содержит опасных материалов и соответствует требованиям промышленной электробезопасности.

Преимущества

• Простая и быстрая установка за счёт замкового механизма
• Обеспечивает жесткое и электрически проводящее крепление
• Поддерживает равномерное распределение нагрузки по длине
• Грунтованное покрытие защищает от коррозии без необходимости окраски
• Совместима с другими элементами серии СОЭМИ, включая ключ К1156

Ограничения применения

• Не предназначен для внешней установки - грунтование не обеспечивает достаточную защиту от осадков и прямого UV-излучения
• Требует наличия специализированных стоек с отверстиями под замковые хвостики - несовместима с обычными рамами без таких креплений
• Не рекомендуется использовать в средах с повышенной запылённостью и агрессивными химикатами - грунт не является полноценным антикоррозийным покрытием
• Длина 265 мм ограничивает применение в крупных шкафах - для длинных трасс потребуется несколько полок

Примеры использования

• Фиксация кабельных лотков в щитах управления насосных станций
• Размещение слаботочных кабелей в АСУ ТП на металлургических предприятиях
• Организация кабельных маршрутов в распределительных пунктах заводских цехов
• Монтаж в шкафах с системой крепления СОЭМИ - например, в модульных щитах типа ШК-У3

Практические советы

• Перед монтажом проверьте шаг отверстий на стойке - они должны точно совпадать с расположением хвостика полки К1161 У3
• Используйте только ключ К1156 для фиксации - другие инструменты могут повредить замок
• При использовании нескольких полок выравнивайте их по уровню - это упрощает прокладку кабелей и снижает риск перегрузки одной точки
• Грунтованная поверхность не требует дополнительной подготовки перед монтажом, но не следует её зачищать - это нарушит контакт с корпусом
• Для больших нагрузок (тяжёлые лотки) используйте минимум две полки на одну секцию - одна полка рассчитана на умеренную нагрузку
