Стойка кабельная К1153 У3 (L=1200мм, s=2,5 мм) грунтование - Н0113211614 СОЭМИ

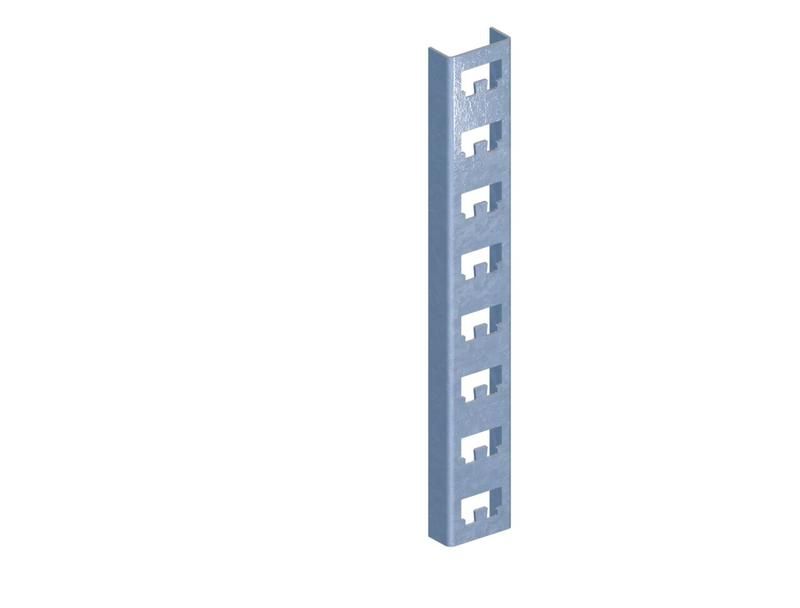

Стойка кабельная К1153 У3 - это надёжная металлическая конструкция из грунтованной стали, предназначенная для фиксации кабельных трасс на вертикальных поверхностях. Бренд СОЭМИ выпускает эту модель с точным соблюдением ТУ 3449-020-05774835-2008; артикул 113211614 соответствует длине 1200 мм и толщине 2,5 мм.

Назначение и область применения

Стойка кабельная К1153 У3 используется для организации кабельных трасс на стенах, потолках или других вертикальных поверхностях. Подходит для прокладки силовых, управляющих и слаботочных кабелей в помещениях с умеренным климатом. Применяется в промышленных объектах, распределительных щитах, цехах, автоматизированных системах управления. Не предназначена для открытых площадок или агрессивных сред.

Технические характеристики

• Тип изделия: стойка кабельная
• Длина: 1200 мм
• Высота профиля: 60 мм
• Толщина материала: 2,5 мм
• Материал: сталь
• Покрытие: грунтование (защита от коррозии на этапе хранения и монтажа)
• Цвет: серый
• Тип перфорации: перфорация сзади - равномерные отверстия для крепления кабельных планок и зажимов
• Тип соединения: болтовое (возможно крепление к другим элементам системы через отверстия)
• Способ монтажа: настенный
• Климатическое исполнение: У3 (для помещений с умеренным климатом, без конденсата и агрессивных паров)

Совместимость и монтаж

Стойка кабельная К1153 У3 крепится к поверхности с помощью скобы К1157 - она продается отдельно. Отверстия в задней части позволяют использовать также другие типы крепёжных элементов: саморезы, анкеры, дюбели - в зависимости от основания (бетон, кирпич, металл). Для установки требуется минимум два крепления на стойку длиной 1200 мм - рекомендуется шаг между креплениями не более 800 мм. Перфорация позволяет легко фиксировать кабельные лотки, хомуты и планки. Монтаж выполняется до прокладки кабелей - стойка служит базовой направляющей.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 3449-020-05774835-2008. Грунтованное покрытие обеспечивает временную антикоррозийную защиту, но не заменяет окраску или гальванизацию в условиях повышенной влажности. Не имеет защиты от воды или пыли - не применяется во взрывоопасных зонах или на улице. Электрическая изоляция отсутствует - все кабели должны быть защищены внешними оболочками.

Преимущества

• Жесткая конструкция из стали 2,5 мм - выдерживает значительные нагрузки от кабелей и оборудования
• Перфорированная задняя сторона - позволяет гибко располагать крепления без сверления новых отверстий
• Стандартная длина 1200 мм - совместима с большинством кабельных систем и лотков
• Грунтование снижает риск повреждения при транспортировке и временной эксплуатации
• Подходит для массового монтажа - одинаковые параметры обеспечивают унификацию решений

Ограничения применения

• Не допускается использование вне закрытых помещений - грунтовка не защищает от осадков и УФ-излучения
• Не подходит для мест с постоянной влажностью выше 80%, агрессивными газами или химически активной средой
• Не является несущей конструкцией для тяжёлых шкафов или оборудования - только для кабелей и легких креплений
• Не имеет электроизоляционных свойств - требует соблюдения норм по разделению кабелей и заземлению

Примеры использования

• Распределительные щиты в заводских цехах - фиксация кабелей от преобразователей частоты
• Автоматизированные линии - организация трасс для сигнальных проводов и датчиков
• Административные здания - прокладка сетевых и телефонных кабелей в коридорах и серверных
• Объекты ЖКХ - монтаж кабелей связи и энергоснабжения в подвальных помещениях

Практические советы

• При заказе проверьте соответствие длины 1200 мм и толщины 2,5 мм - эти параметры влияют на жёсткость и нагрузочную способность
• Используйте скобу К1157 или аналогичные крепления с учётом типа стены - бетон требует анкеров, металл - саморезы по металлу
• Если планируете длительную эксплуатацию в условиях влажности - после монтажа покройте стойку краской по металлу
• Не перегружайте стойку - суммарный вес кабелей и креплений не должен превышать 15–20 кг на одну стойку
• Для длинных трасс используйте несколько стоек К1153 У3 с минимальным зазором между ними - не менее 50 мм
