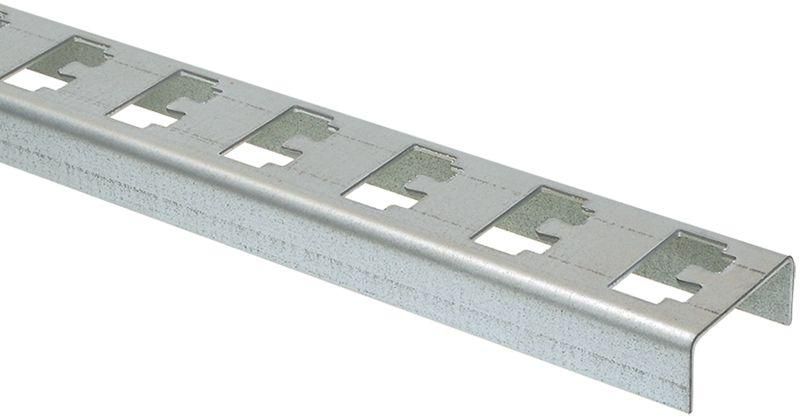

Стойка кабельная К1150 | CLW10-GEM-SK-400 IEK

Стойка кабельная К1150 от IEK (ИЭК) - это надежный элемент для фиксации кабельных трасс на вертикальных и горизонтальных поверхностях. Артикул clw10-gem-sk-400 относится к серии CLW и предназначен для долговременного использования в условиях повышенной нагрузки и перепадов температур.

Назначение и область применения

Стойка кабельная К1150 используется для монтажа кабельных трасс на стенах, потолках и других несущих конструкциях. Подходит для прокладки силовых, управляющих и слаботочных кабелей в промышленных помещениях, на объектах энергетики, транспорта и ЖКХ. Применяется там, где требуется жесткая и устойчивая фиксация кабелей без использования дополнительных кронштейнов.

Технические характеристики

• Тип изделия: стойка кабельная одинарного профиля
• Материал: сталь с толщиной 2,5 мм
• Защитное покрытие: горячее цинкование по методу Сендзимира (УТ1,5), соответствует ГОСТ 15150-69
• Способ соединения: безвинтовой разъем - позволяет собирать конструкцию без инструмента
• Диапазон рабочих температур: от -60 C до +60 C
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Нормативный документ: ГОСТ 14918-80

Совместимость и монтаж

Стойка кабельная К1150 крепится к поверхности с помощью скобы К1157 - она продается отдельно. Монтаж выполняется на бетон, кирпич или металлический профиль. Безвинтовой разъем обеспечивает быстрое соединение между секциями стойки без болтов и гаек. Для сборки длинных трасс можно комбинировать несколько стоек К1150. Учитывайте, что максимальная нагрузка зависит от количества точек крепления и типа кабелей - не рекомендуется перегрузка более чем 15 кг на одну стойку длиной 1 метр.

Безопасность и стандарты

Стойка К1150 изготовлена в соответствии с ГОСТ 14918-80 и имеет сертификат соответствия. Горячее цинкование защищает металл от коррозии даже в агрессивных средах. Температурный диапазон (-60…+60 C) позволяет использовать изделие в холодных регионах и в помещениях с высокой влажностью. Наличие оцинкованного покрытия исключает риск возникновения электрохимической коррозии при контакте с другими материалами.

Преимущества

• Высокая механическая прочность благодаря толщине стали 2,5 мм
• Долговечность: оцинковка по методу Сендзимира обеспечивает защиту на весь срок службы
• Быстрая установка: безвинтовые соединения снижают время монтажа на 30–40%
• Универсальность: совместима с большинством типов кабельных каналов и лотков
• Не требует обслуживания: не нуждается в окраске или антикоррозийной обработке после монтажа

Ограничения применения

• Не предназначена для монтажа в зонах с постоянным воздействием открытого пламени или сварочных работ
• Не следует применять в качестве несущего элемента для тяжелых шинопроводов - только для кабелей и легких кабельных систем
• При использовании на открытом воздухе необходимо контролировать состояние скоб К1157 - они должны быть также оцинкованными
• Запрещено использовать с поврежденными или деформированными элементами - это снижает несущую способность всей системы

Примеры использования

• Фиксация кабелей управления на заводах и конвейерах
• Прокладка сетей связи в подземных переходах и тоннелях
• Монтаж кабелей освещения в холодильных камерах и ледниках
• Установка в распределительных пунктах и электрощитовых на промплощадках
• Создание временных кабельных трасс на строительных площадках

Практические советы

• Перед монтажом проверьте соответствие диаметра кабелей внутреннему пространству стойки - избыток заполнения затрудняет замену проводов
• При сборке длинных трасс используйте минимум два крепления на каждую стойку - один на конце, второй в центре
• Для работы в условиях повышенной влажности выбирайте только комплекты с оцинкованными скобами К1157
• Артикул clw10-gem-sk-400 - это одна единица стойки; для проекта рассчитывайте количество по длине трассы и шагу крепления (рекомендуемый интервал - 1,5–2 м)
• Не смешивайте стойки К1150 с аналогами других производителей - различаются размеры и форма соединений
