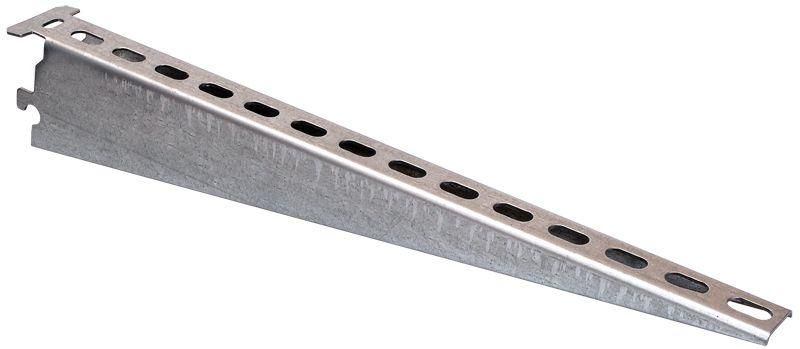

Полка кабельная К1160 50-100 мм сталь оцинкованная IEK CLW10-GEM-PK-150

Полка кабельная К1160 сталь от IEK (ИЭК) - элемент кабельной системы, предназначенный для надёжного крепления кабельных лотков к вертикальным стойкам. Артикул clw10-gem-pk-150 используется в системах распределения проводов на объектах с высокими требованиями к механической прочности и долговечности.

Назначение и область применения

Полка кабельная К1160 сталь применяется для сборки кабельных трасс, закрепляемых к стенам или потолкам через совместимые стойки К1150–К1155. Подходит для прокладки силовых и управляющих кабелей в помещениях и на открытых площадках. Часто используется в промышленных зонах, энергообъектах, транспортной инфраструктуре и на производствах с жесткими условиями эксплуатации.

Технические характеристики

• Материал: оцинкованная сталь УТ2,5 - повышенная коррозионная стойкость и прочность
• Толщина металла: 2 мм - гарантирует устойчивость к деформациям при нагрузке
• Несущая способность: 175 кН - выдерживает значительный вес кабельных трасс
• Ширина лотка: 50–100 мм - оптимальна для компактной прокладки одиночных или групповых кабелей
• Зашита покрытия: гальваническое цинкование - соответствует ГОСТ 15150-69, защищает от влаги и агрессивной среды
• Диапазон рабочих температур: от –60 C до +60 C - работает в условиях экстремального холода и жары
• Цвет: серый - сочетается с другими элементами системы CLW
• Срок службы: 20 лет - рассчитана на длительную эксплуатацию без замены

Совместимость и монтаж

Полка K1160 сталь совместима исключительно со стойками серии К1150–К1155. Монтаж выполняется методом быстрой фиксации:

• Хвостовик полки вводится в предварительно подготовленное отверстие стойки;
• Язычок поворачивается на 90° - происходит автоматическая фиксация и формируется электрический контакт между полкой и стойкой;
• Не требуются дополнительные болты или инструменты для установки - экономит время при монтаже.

Соединение болтовое - позволяет дополнительно затянуть крепление при необходимости, например, при увеличенной нагрузке или вибрациях.

Безопасность и стандарты

Произведена из стали, соответствующей нормам ГОСТ 15150-69. Гальваническое цинкование обеспечивает электроизоляционную целостность и снижает риск возникновения блуждающих токов. Продукт прошёл проверку на соответствие требованиям безопасности для промышленных кабельных систем.

Преимущества

• Высокая несущая способность - безопасная работа даже при плотном заполнении кабелями
• Автоматическое электрическое соединение - исключает необходимость в отдельном заземлении полки
• Легкая и быстрая установка - минимум времени на монтаж, нет лишних деталей
• Устойчивость к коррозии - срок службы достигает 20 лет даже во влажных и агрессивных средах
• Совместимость с серией CLW - возможность модульного расширения системы без переделок

Ограничения применения

• Подходит только для крепления к стойкам К1150–К1155 - несовместима с другими типами кронштейнов или направляющих
• Не рекомендуется использовать как самостоятельный несущий элемент - всегда требуется опора на стойку
• Угол установки фиксирован - 0 градусов; нельзя регулировать наклон или изменить ориентацию
• Не предназначен для внешней прокладки под открытым небом без защиты от прямого воздействия осадков - хотя материал устойчив, система должна быть частично защищена корпусом или крышей

Примеры использования

• Промышленные цеха: крепление кабелей управления к станкам и конвейерам
• Электроsubstations: организация маршрутов для контрольных и сигнализационных линий
• Жилые дома с технологическими шахтами: прокладка слаботочных сетей внутри этажных щитовых
• Аэропорты и вокзалы: монтаж кабельных трасс вдоль переговорных каналов и систем видеонаблюдения

Практические советы

• Перед монтажом проверьте внутренний диаметр отверстий в стойках - они должны точно соответствовать форме хвостовика полки К1160
• При использовании нескольких полок на одной стойке соблюдайте равномерное распределение нагрузки - максимальная допустимая масса 175 кН суммарна для всей системы
• Не используйте смазочные материалы при установке - они нарушают электрический контакт между полкой и стойкой
• Для длинных участков трассы рекомендуется устанавливать поддерживающие стойки каждые 1,5–2 метра
• Проверяйте герметичность мест соединений в сырых помещениях - хотя покрытие защищено, влага может попадать в стыки
