Полка кабельная К1160 У3 (L=175мм, s=2,0мм) грунтование - Н0113311511 СОЭМИ

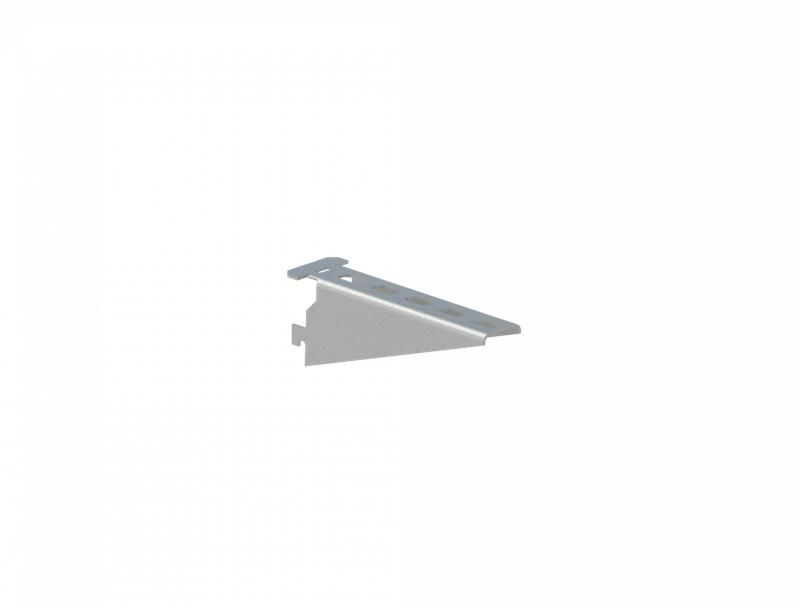

Полка кабельная К1160 У3 - элемент крепления для прокладки кабелей, проводов и кабельных коробов на вертикальных стойках. Произведённая из стали с грунтовочным покрытием, она сочетает прочность, надёжную фиксацию и соответствие требованиям климатического исполнения У3. Артикулы 113311511 и н0113311511 соответствуют сериям от бренда СОЭМИ.

Назначение и область применения

Полка кабельная К1160 У3 используется для организации горизонтальной трассы кабелей на стойках распределительных устройств, шкафов управления, щитов автоматизации. Подходит для прокладки силовых и слаботочных кабелей, кабельных лотков и коробов. Применяется в промышленной автоматизации, энергетике, машиностроении - там, где требуется жесткая, долговечная и заземляемая система крепления.

Технические характеристики

• Длина: 175 мм
• Толщина материала: 2 мм
• Материал: сталь
• Покрытие: грунтование (защитный антикоррозийный слой)
• Цвет: серый
• Климатическое исполнение: У3 - умеренный климат с повышенной влажностью и температурой от −25C до +40C
• Тип соединения: винтовое с механическим зацеплением через язычок
• Высота профиля: 61 мм

Совместимость и монтаж

Полка кабельная К1160 У3 совместима со стойками, имеющими стандартизированные отверстия под хвостик полки. Для установки:

1. Вставьте хвостик полки в отверстие стойки.
2. Поверните язычок на 90° с помощью ключа К1156 - он фиксирует полку и одновременно создаёт электрический контакт со стойкой.
3. Закрепление не требует сварки или дополнительного заземления - контакт обеспечивает единый потенциал всей системы.

Не используйте другие ключи - некорректный момент затяжки может повредить механизм фиксации.

Безопасность и стандарты

Производится в соответствии с ТУ 3449-020-05774835-2008. Грунтованное покрытие предотвращает быструю коррозию, но не заменяет полноценное электроизоляционное или порошковое напыление. Электрический контакт между полкой и стойкой обеспечивает функциональное заземление, что важно для систем безопасности.

Преимущества

• Простая и проверенная технология крепления - не нужна сварка или болты.
• Обеспечивает надёжный электрический контакт с опорной стойкой - снижает риск возникновения потенциальных перепадов.
• Поддерживает плотную компоновку кабелей благодаря жёсткой конструкции и достаточной ширине поверхности.
• Совместима с существующей системой крепления СОЭМИ - легко интегрируется в уже смонтированные шкафы.

Ограничения применения

• Не предназначен для внешней установки - грунтование не обеспечивает защиты от осадков, прямых солнечных лучей или агрессивных сред.
• Не рекомендуется использовать в условиях постоянной вибрации выше нормированной - возможна потеря контакта при длительном воздействии.
• Толщина 2 мм позволяет выдерживать нагрузку до 15–20 кг/м; для более тяжёлых кабельных массивов применяйте усиленные модели.
• Не совместима со стойками других производителей без точного совпадения шага отверстий и формы хвостика.

Примеры использования

• Фиксация кабелей питания и управления внутри шкафа АСУ ТП на заводе.
• Размещение сигнальных кабелей в распределительных пунктах тепловых электростанций.
• Организация маршрутов слаботочных цепей в системах видеонаблюдения и автоматики объектов ЖКХ.

Практические советы

• Перед монтажом проверьте, чтобы отверстия в стойке были чистые - забитые отверстия препятствуют правильному входу хвостика.
• Используйте только ключ К1156 - другие инструменты могут деформировать язычок и нарушить электроконтакт.
• При необходимости увеличения длины трассы - комбинируйте несколько полок К1160 У3, соблюдая одинаковый уровень расположения.
• Для кабелей большего диаметра или количества - рассчитывайте нагрузку: максимальная допустимая масса на метр - около 20 кг.
• Артикул 113311511 - основной вариант; н0113311511 - тот же продукт, возможно, с другим внутренним номером партии.
