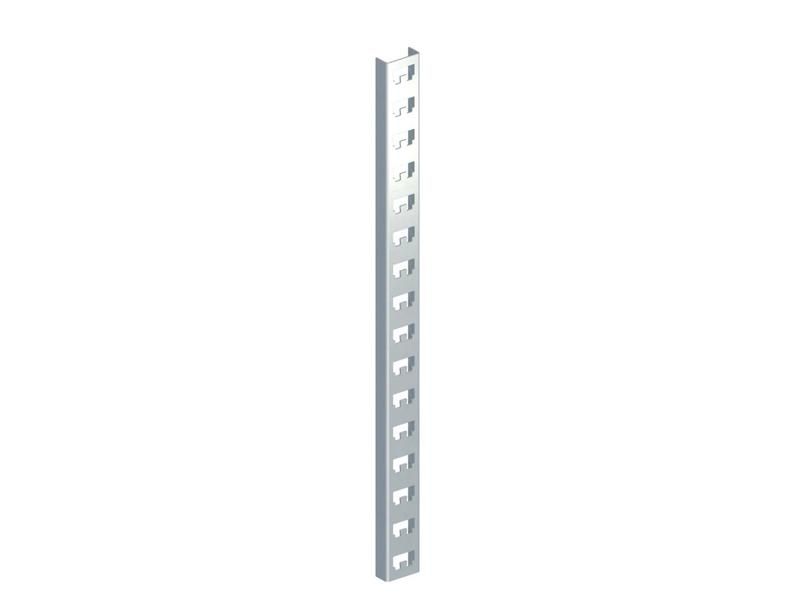

Стойка кабельная К1152 У3 (L=800мм, s=2,5 мм) грунтование - Н0113211613 СОЭМИ

Стойка кабельная К1152 У3 - это надёжный элемент для фиксации кабельных трасс на вертикальных поверхностях. Изготовленная из стали с грунтовым покрытием, она обеспечивает прочную и долговечную основу для укладки силовых и слаботочных проводов. Бренд СОЭМИ и артикул 113211613 указывают на соответствие серийному производству по ТУ 3449-020-05774835-2008.

Назначение и область применения

Стойка кабельная К1152 У3 используется для крепления кабельных трасс к стенам, потолкам или другим вертикальным несущим поверхностям. Применяется в системах распределения электроэнергии, автоматизации, связи и управления - например, на производствах, в цехах, серверных помещениях, энергообъектах. Подходит для групповой укладки кабелей, когда требуется жесткая и доступная опора.

Технические характеристики

• Длина: 800 мм
• Толщина материала: 2,5 мм
• Высота профиля: 60 мм
• Материал: сталь
• Покрытие: грунтование (защита от коррозии на этапе подготовки к окраске)
• Цвет: серый
• Исполнение: У3 (умеренный климат, устойчивость к температурным колебаниям и повышенной влажности)
• Тип перфорации: перфорация с задней стороны - для крепления через отверстия
• Тип соединения: болтовое (возможно крепление к другим элементам системы)
• Способ монтажа: настенный (через скобу К1157)

Совместимость и монтаж

Стойка кабельная К1152 У3 рассчитана на установку с использованием специальной скобы К1157 - именно эта деталь обеспечивает надёжное крепление к стене. Отдельно приобретается. Перфорация на тыльной стороне позволяет фиксировать стойку саморезами или анкерами, если требуется альтернативный способ крепления. Максимальная нагрузка не указана - рекомендуется не нагружать стойку свыше 15–20 кг на метр длины при равномерном распределении веса кабелей. Для многократного демонтажа не предназначена - болтовые соединения не рассчитаны на частую сборку/разборку.

Безопасность и стандарты

Произведена в соответствии с техническими условиями ТУ 3449-020-05774835-2008. Грунтованное покрытие снижает риск быстрой коррозии, но не заменяет финишную краску - при длительной эксплуатации вне помещений рекомендуется дополнительная окраска. Климатическое исполнение У3 допускает работу при температурах от −40 C до +40 C и относительной влажности до 95 % при 25 C - подходит для большинства закрытых объектов, но не для открытых площадок без защиты от осадков.

Преимущества

• Жёсткая конструкция из стали 2,5 мм обеспечивает минимальный прогиб даже при плотной укладке кабелей
• Перфорированная задняя сторона даёт гибкость в выборе точек крепления
• Грунтование защищает металл от начальных стадий коррозии, продлевая срок службы
• Стандартные размеры позволяют легко комбинировать с другими элементами кабельных систем
• Поддерживается массовое производство - возможна поставка любых партий без задержек

Ограничения применения

• Не предназначен для наружной установки без дополнительной антикоррозийной обработки
• Не выдерживает ударные и динамические нагрузки - не использовать в зонах с вибрацией или механическими воздействиями
• Не совместим с креплением без скобы К1157 - без неё невозможно реализовать предусмотренный способ монтажа
• Грунтование не является декоративным или долговременным защитным слоем - требует окраски при эксплуатации в условиях повышенной влажности

Примеры использования

• Фиксация кабелей питания и управления на стене в цехе с конвейерными линиями
• Обустройство кабельной трассы в распределительном щите на этаже офисного здания
• Установка в машинном зале тепловой электростанции для организации маршрута сигнальных проводов
• Монтаж в подвале производственного корпуса - при условии сухости и отсутствия протечек

Практические советы

• При планировании трассы учтите, что длина стойки - 800 мм; для длинных участков используйте несколько стоек с перекрытием или соединением
• Перед монтажом проверьте, чтобы отверстия в перфорации совпадали с местами крепления скобы К1157 - иначе потребуется доработка
• Если стойка будет использоваться в среде с высокой влажностью (например, в сыром цеху), после установки обязательно нанесите эмаль или порошковое покрытие
• Не применяйте стойку как несущую балку - её задача - фиксация кабеля, а не восприятие веса оборудования
• Артикул 113211613 и бренд СОЭМИ гарантируют совместимость с другими компонентами этой же серии - сохраняйте эти данные при заказе запчастей
