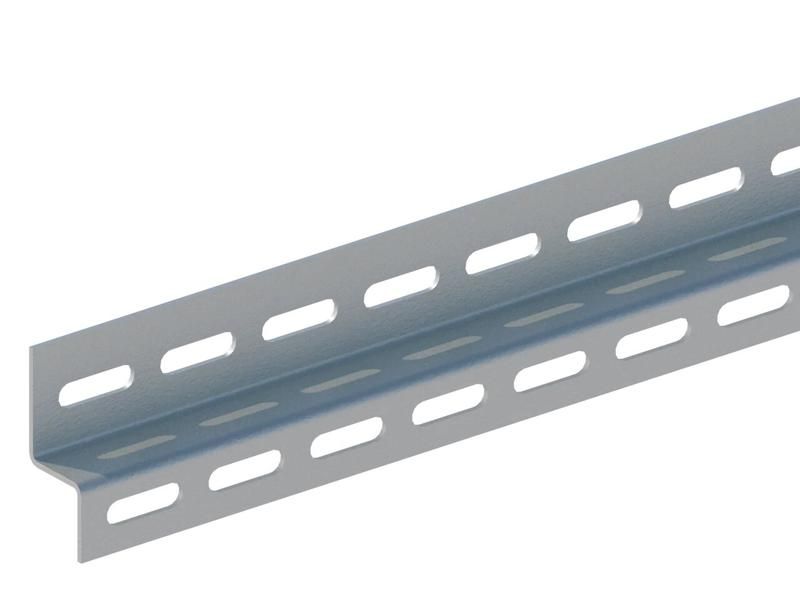

Профиль монтажный Z-образный 40х97 L2000 сталь 3мм ГМЗ.40.97.2000.3.3 СОЭМИ Н0113546751

Профиль монтажный Z-образный 40х97 L2000 сталь 3 мм ГМЗ.40.97.2000.3.3 К239 У2 - это универсальный несущий элемент для монтажа электротехнического оборудования, кабельных трасс и металлических конструкций. Бренд СОЭМИ выпускает этот профиль в соответствии с техническими условиями, обеспечивая точную геометрию и надёжное крепление в условиях промышленной среды.

Назначение и область применения

Профиль монтажный Z-образный ГМЗ.40.97.2000.3.3 К239 У2 используется для создания жёстких несущих конструкций в электромонтаже. Его основное применение - фиксация электрических шкафов, распределительных щитов, светильников, устройств автоматизации и других приборов на стенах, потолках или в нишах. Подходит для прокладки кабельных трасс, монтажа систем вентиляции и формирования каркасов в помещениях с повышенными требованиями к долговечности.

Технические характеристики

• Материал: сталь с грунтовочным покрытием - повышает устойчивость к коррозии перед окраской;
• Форма: Z-профиль - обеспечивает равномерное распределение нагрузки и удобство соединения;
• Габариты: высота 97 мм, ширина 40 мм, длина 2000 мм;
• Толщина стенки: 3 мм - гарантирует достаточную жёсткость для тяжёлых нагрузок;
• Перфорация: двусторонняя - позволяет крепить болтами с любой стороны без сверления;
• Цвет: RAL 7035 (серый каменный) - соответствует промышленному дизайну и маскирует царапины;
• Климатическое исполнение: У2 - рассчитан на работу при температуре от −40 C до +40 C и влажности до 98 %;
• Тип крепления: болтовое - совместим с метрическими крепёжными элементами M6–M10.

Совместимость и монтаж

Профиль монтажный Z-образный легко комбинируется с другими элементами того же типа - два профиля можно состыковать по длине, используя болты через перфорацию. Для установки на бетонные или кирпичные поверхности рекомендуется использовать анкерные болты или дюбели. На деревянные или металлические конструкции допускается крепление саморезами с предварительно просверленными отверстиями. Перфорация расположена с шагом, обеспечивающим равномерное распределение усилий - не требует дополнительной разметки.

Безопасность и стандарты

Изделие произведено в соответствии с ТУ 25.11.23-029-05774835-2022. Наличие грунтовочного слоя и окрашивания соответствует требованиям к защите от коррозии в закрытых помещениях. Применение в электротехнических системах не нарушает нормы ПУЭ, так как профиль не является токоведущим элементом. Климатическое исполнение У2 подтверждает соответствие условиям эксплуатации в неотапливаемых и сырых помещениях.

Преимущества

• Двусторонняя перфорация ускоряет монтаж - не нужна подготовка отверстий;
• Толщина 3 мм выдерживает значительные весовые нагрузки - подходит для тяжёлых щитов и шкафов;
• Z-форма увеличивает жёсткость конструкции без усиления;
• Окрашенная поверхность снижает риск повреждений при транспортировке и хранении;
• Легко режется и гнётся при необходимости - возможно адаптировать под нестандартные решения.

Ограничения применения

Не предназначается для использования во внешних открытых условиях - окрашенное покрытие не обеспечивает длительную защиту от атмосферных воздействий. Не следует применять в агрессивных средах (например, химических производствах, морских портах) без дополнительной защиты. Не заменяет специализированные несущие системы для вибрационных нагрузок - при наличии сильных механических колебаний требуется усиление.

Примеры использования

• Крепление силовых электрощитов на стене в производственном цехе;
• Создание каркаса для кабельных лотков в серверной комнате;
• Монтаж панелей управления и кнопочных постов на вертикальной поверхности;
• Формирование опорной рамы для осветительных приборов в складском помещении;
• Сборка временных конструкций для тестирования электрооборудования.

Практические советы

• При заказе нескольких профилей проверьте одинаковость длины - отклонение более 2 мм может затруднить стыковку;
• Для максимальной жёсткости соединяйте профили встык с использованием двух болтов с каждой стороны;
• Учитывайте посадочный диаметр отверстий - они рассчитаны под болты M6–M8; использование крупнее может деформировать перфорацию;
• При работе с длинными конструкциями (более 4 м) добавляйте промежуточные опоры - прогиб при нагрузке возможен;
• Перед монтажом удалите остатки грунта или краски в местах контакта с оборудованием - это улучшает контакт и снижает риск возникновения блуждающих токов.
