Лоток перфорированный 050х24х2000мм грунтованный НЛ5П - Н0113112311 СОЭМИ

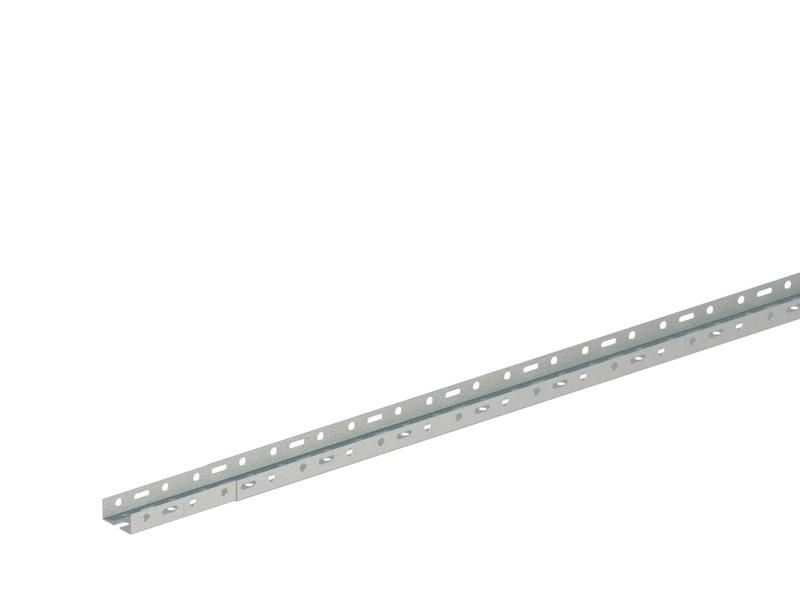

Лоток листовой перфорированный 50х24 L2000 сталь 1.2 мм, грунтование, НЛ-5П1.87 У3 СОЭМИ - это лестничная конструкция для открытой прокладки силовых и слаботочных кабелей в помещениях и на промышленных объектах. Благодаря перфорированному профилю и прочной стальной основе, он сочетает легкость, доступную цену и достаточную несущую способность. Производится компанией СОЭМИ Ст.Оскол по ТУ 3449-017-05774835-2007.

Назначение и область применения

Лоток листовой перфорированный 50х24 L2000 сталь 1.2 мм, грунтование, НЛ-5П1.87 У3 СОЭМИ предназначен для прокладки кабелей в условиях, где требуется быстрый доступ к проводам, хорошая вентиляция и минимальный вес конструкции. Подходит для установки в жилых, коммерческих и промышленных зданиях: офисах, торговых центрах, производственных участках, серверных, АЗС, энергообъектах.

Конструкция позволяет укладывать кабели как в горизонтальных, так и в вертикальных трассах. При вертикальной прокладке такой лоток называют кабельростом - он обеспечивает надежную фиксацию кабелей с помощью зажимных скоб.

Технические характеристики

• Тип: лестничный перфорированный лоток (два продольных борта + поперечины)
• Размеры: ширина 50 мм, высота 24 мм, длина 2000 мм
• Материал: сталь, толщиной 1,2 мм
• Покрытие: грунтование (защитный слой под дальнейшую окраску, не является антикоррозийным финишным покрытием)
• Цвет: серый
• Климатическое исполнение: У3 (умеренный климат, температурный диапазон от −40C до +40C, допустима повышенная влажность)
• Крепление: болтовое (через отверстия в бортах)
• Исполнение: без соединителя - требует внешних комплектующих для стыковки

Совместимость и монтаж

Лоток листовой перфорированный 50х24 L2000 сталь 1.2 мм, грунтование, НЛ-5П1.87 У3 СОЭМИ не имеет встроенных соединителей. Для стыковки двух лотков используйте:

• Телескопическое соединение «мама-папа» длиной 130 мм - рекомендуемый вариант для герметичности и выдерживания нагрузки;
• Стыковку «в стык» с применением наружных соединительных планок и болтов M8.

Крепление к стенам, потолкам или несущим конструкциям выполняется с помощью хомутов, кронштейнов или анкеров. Шаг крепления - не более 1,5 м при горизонтальной прокладке; при вертикальной - не более 1 м. Учитывайте посадочные отверстия под болт M8 - они расположены с шагом 100–150 мм по бортам.

Безопасность и стандарты

Произведено в соответствии с ТУ 3449-017-05774835-2007. Климатическое исполнение У3 соответствует ГОСТ 15150. Применяется в закрытых помещениях с контролируемой средой. Не предназначен для наружной установки без защиты от осадков и прямого UV-воздействия. Открытые кабели в лотке должны соответствовать требованиям ПУЭ по расстоянию от трубопроводов, нагревательных устройств и других опасных зон.

Преимущества

• Высокая несущая способность благодаря ребрам жесткости между бортами - выше, чем у плоских лотков того же размера
• Небольшая масса - снижает нагрузку на крепления и ускоряет монтаж
• Перфорация обеспечивает естественную вентиляцию кабелей, предотвращает перегрев
• Простота доступа к кабелям - удобно для обслуживания, модификаций и диагностики
• Совместимость с широким спектром фасонных элементов (углы, тройники, переходы) от СОЭМИ

Ограничения применения

• Не использовать во взрывоопасных зонах - отсутствует взрывозащита
• Грунтование не заменяет антикоррозийное покрытие - не подходит для сырых помещений, улиц, подвалов с постоянной влажностью без дополнительной защиты
• Не рассчитан на механические удары или давление сверх нормы - не следует использовать как несущую платформу для оборудования
• Требуется обязательное использование соединителей и крепежа - сам по себе не образует целостную трассу

Примеры использования

• Прокладка силовых кабелей от щита до станков на заводе
• Кабельрост для подъема сетевых кабелей в многоэтажном офисе
• Трассировка слаботочных систем (LAN, CCTV, сигнализация) в торговом центре
• Обустройство кабельных каналов в серверной комнате с частым доступом для обслуживания

Практические советы

• При заказе нескольких лотков проверьте совпадение номеров партий - разница в толщине стали даже на 0,1 мм влияет на плотность стыковки
• Если планируете красить лоток после монтажа - выбирайте эмали, совместимые с грунтом (например, алкидные или полиуретановые)
• Для длинных трасс (>10 м) предусмотрите компенсационные участки - металл при изменении температуры расширяется
• Не забудьте про заземление: один лоток в трассе должен быть приведён к контуру заземления через болтовое соединение
• Артикул НЛ-5П1.87 У3 СОЭМИ - это базовый прямой элемент. Для поворотов, ответвлений и переходов используйте фасонные детали той же серии от СОЭМИ.
