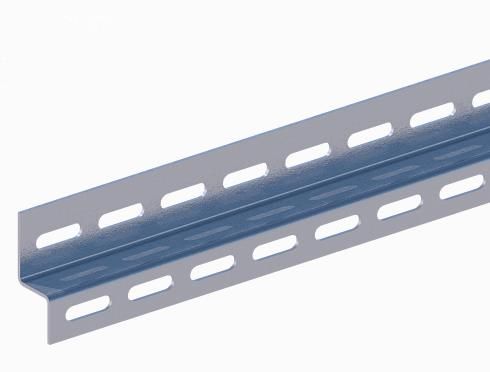

Монтажный профиль зетовый ГМЗ.40.97.2000.3.1 - Н0111546751 СОЭМИ

Профиль Z-образный L2000 сталь 3 мм горячая оцинковка от СОЭМИ Ст.Оскол (артикул 111546751) - это универсальный несущий элемент для монтажа электротехнических устройств, кабельных трасс и металлических конструкций. Благодаря Z-форме и двусторонней перфорации он легко фиксируется на стене и служит основой для крепления щитов, светильников и других компонентов.

Назначение и область применения

Профиль Z-образный L2000 сталь 3 мм горячая оцинковка используется для создания несущих конструкций в условиях повышенной нагрузки и агрессивной среды. Применяется при:

• монтаже электрических щитов и распределительных шкафов;
• укладке кабельных трасс и каналов;
• креплении осветительного оборудования, систем сигнализации и вентиляции;
• создании рам, стоек и опор для промышленного оборудования.

Подходит для внутренних и умеренно влажных помещений - например, производственных цехов, подвалов, технических этажей. Не рекомендуется для постоянного контакта с открытой водой или агрессивными химикатами.

Технические характеристики

• Материал: сталь с горячим цинкованием - защищает от коррозии, увеличивает срок службы;
• Толщина стенки: 3 мм - обеспечивает высокую жесткость и устойчивость к деформациям;
• Длина: 2000 мм - стандартная длина для удобства транспортировки и резки;
• Высота профиля: 97 мм - достаточна для надежного крепления крупных устройств;
• Перфорация: двусторонняя - позволяет крепить болтами с любой стороны, ускоряет установку;
• Цвет: серый - естественный цвет оцинкованной стали, не требует окраски;
• Климатическое исполнение: УТ1,5 - рассчитан на работу при температуре от −40C до +50C и влажности до 98%;
• Тип крепления: болтовое - совместим с метизами M6–M10;
• Стандарт: ТУ 25.11.23-029-05774835-2022.

Совместимость и монтаж

Профиль Z-образный L2000 сталь 3 мм горячая оцинковка легко комбинируется с другими элементами системы. Его можно резать на участки нужной длины, сваривать или соединять с помощью уголков и кронштейнов. Для монтажа на бетонную или кирпичную стену используйте анкерные болты или дюбели с шагом не более 800 мм. На металлические поверхности - самонарезающие болты. Перфорация позволяет крепить оборудование с двух сторон одновременно - это особенно удобно при установке нескольких щитов в ряд.

Не забудьте проверить посадочные отверстия перед установкой - они соответствуют стандартным болтам M6–M8. Для точного выравнивания используйте уровень и предварительно наметьте точки крепления.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 25.11.23-029-05774835-2022 и имеет климатическое исполнение УТ1,5, что гарантирует безопасную эксплуатацию в помещениях с колебаниями температуры и влажности. Горячее цинкование снижает риск электрохимической коррозии, повышает долговечность и исключает необходимость в дополнительной антикоррозийной обработке. Напряжение и ток через профиль не протекают - он является исключительно механическим несущим элементом.

Преимущества

• Высокая несущая способность благодаря толщине 3 мм и Z-форме - выдерживает значительные весовые нагрузки;
• Двусторонняя перфорация упрощает монтаж и позволяет менять расположение оборудования без демонтажа;
• Горячее цинкование обеспечивает защиту на 15+ лет даже в сырых условиях;
• Легко режется обычными инструментами - ножницы по металлу, углошлифовальная машина;
• Совместим с большинством стандартных крепежей и кронштейнов.

Ограничения применения

• Не предназначена для использования в морской среде или местах с постоянным воздействием солевых растворов;
• Не следует применять как проводящий элемент - не заменяет шины или заземляющие контуры;
• При использовании в условиях частых ударных нагрузок (например, на вибрационном оборудовании) требуется дополнительная амортизация;
• Длина 2000 мм не всегда подходит для компактных решений - возможна резка, но потеряется целостность заводского покрытия на срезе.

Примеры использования

• Крепление силовых щитов на стене в производственном цехе;
• Сборка каркаса для кабельного канала в подземном техническом коридоре;
• Установка корпусов автоматических выключателей и реле в распределительной камере;
• Монтаж воздуховодов вентиляции с использованием Z-профилей как направляющих;
• Создание многоуровневых конструкций для размещения оборудования в одном вертикальном ряду.

Практические советы

• При резке профиля используйте защитные очки и маску - образуется металлочугунная пыль;
• На срезах после резки желательно обработать края специальным составом против коррозии - например, цинкосодержащим спреем;
• Для длинных линий (более 3 м) рекомендуется делать промежуточные опоры каждые 1,5–2 м;
• При групповой установке нескольких профилей - выравнивайте их по уровню заранее, чтобы избежать перекосов при креплении щитов;
• Артикул 111546751 от СОЭМИ Ст.Оскол - один из самых распространённых в России; заказывайте с запасом +-10%, так как часто нужны дополнительные детали для модификации конструкции.
