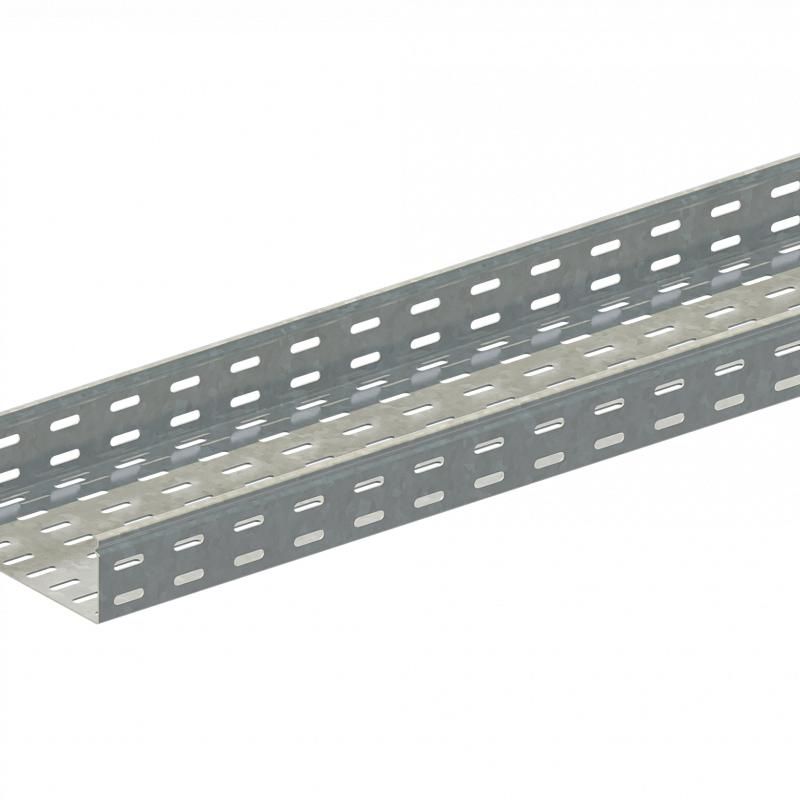

Лоток прямой замковый перфорированный 200х65 L3000 сталь 0.7мм ЛМс-ПЗ цУТ2.5 СОЭМИ Н0122132414

Лоток кабельный перфорированный замковый стальной 200х65х3000 мм, толщина 0.7 мм, покрытие цинкование УТ2.5, СОЭМИ предназначен для открытой прокладки силовых и слаботочных кабелей в помещениях и на объектах с умеренным климатом. Благодаря замковой конструкции и оцинкованному покрытию, этот лоток обеспечивает надежную защиту проводов и простоту сборки - особенно актуально для монтажа в офисах, жилых зданиях и промышленных площадках.

Назначение и область применения

Лоток кабельный перфорированный замковый стальной 200х65х3000 мм, толщина 0.7 мм, покрытие цинкование УТ2.5, СОЭМИ используется для открытой прокладки кабельных линий напряжением до 1000 В. Подходит для установки в жилых домах, административных зданиях, торговых центрах, производственных помещениях и других объектах с контролируемой средой. Перфорация позволяет легко фиксировать кабели хомутами, а также обеспечивает естественную вентиляцию и доступ для осмотра.

Технические характеристики

• Тип: перфорированный лоток замкового типа
• Размеры: ширина 200 мм, высота 65 мм, длина 3000 мм
• Материал: сталь с оцинкованным покрытием по технологии Сендзимира
• Толщина стенки: 0,7 мм
• Покрытие: цинкование УТ2.5 - антикоррозийное покрытие повышенной стойкости
• Цвет: серый
• Крепление: винтовое (метизы M6)
• Перфорация: боковые стенки и основание - с отверстиями для крепления и вентиляции
• Стандарт: ТУ 3449-010-05774835-2005
• Климатическое исполнение: УТ2.5 (умеренный климат, повышенная влажность)

Совместимость и монтаж

Лоток кабельный перфорированный замковый стальной 200х65х3000 мм, толщина 0.7 мм, покрытие цинкование УТ2.5, СОЭМИ совместим с другими элементами серии ЛМс: углы, переходники, ответвители и крышки. Простая замковая система позволяет быстро зафиксировать крышку без дополнительного крепления. Для соединения лотков между собой используются болты М6. Монтаж выполняется на кронштейны, потолочные или настенные крепления через перфорацию в основании. Длина 3000 мм оптимальна для прямых участков трассы - при необходимости можно резать на месте.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3449-010-05774835-2005 и рассчитано на работу в условиях, где допускается повышенная влажность и температурные колебания. Цинкование УТ2.5 обеспечивает долговечную защиту от коррозии, что снижает риск повреждения кабелей из-за разрушения корпуса. Напряжение до 1000 В соответствует нормам для промышленного и бытового электрооборудования.

Преимущества

• Замковая конструкция исключает необходимость в дополнительных креплениях крышки - экономит время при монтаже
• Перфорация по всей поверхности упрощает крепление кабелей, диагностику и обслуживание
• Оцинкованное покрытие Сендзимира устойчиво к механическим воздействиям и коррозии
• Готовый к использованию формат - готовые размеры, не требуют доработки перед установкой
• Поддерживается широкий спектр фасонных элементов - легко изменить направление трассы

Ограничения применения

• Не рекомендуется для использования во внешних сетях - открытое расположение и отсутствие герметичности делают его непригодным для улицы
• Не подходит для помещений с агрессивными химическими средами (кислоты, щелочи, солевые растворы)
• Толщина 0,7 мм достаточна для легких нагрузок, но недостаточна для массивных кабельных bundles свыше 15–20 кг/м - требуется усиление креплений или использование более толстых лотков
• Не предназначен для прокладки кабелей с рабочим напряжением выше 1000 В

Примеры использования

• Прокладка силовых кабелей питания в офисном здании по потолку
• Разводка слаботочных систем (LAN, CCTV, телефония) в торговом центре
• Обустройство кабельных трасс на производстве - к конвейерам, станкам, распределительным щитам
• Монтаж кабелей в многоквартирных домах - для подключения лифтов, сигнализаций, домофонов

Практические советы

• При монтаже соблюдайте шаг креплений - не более 1,5 м для горизонтальных участков, чтобы избежать прогиба
• Учитывайте посадочный диаметр: внутренняя высота 65 мм позволяет разместить кабели с суммарным диаметром до 50–55 мм
• Для длинных трасс используйте компенсационные участки - при температурных перепадах металл может деформироваться
• При резке лотка на месте - зачищайте кромки, чтобы не повредить изоляцию кабелей
• Выбирайте крышки того же производства - они обеспечивают точное соответствие замковой системе
