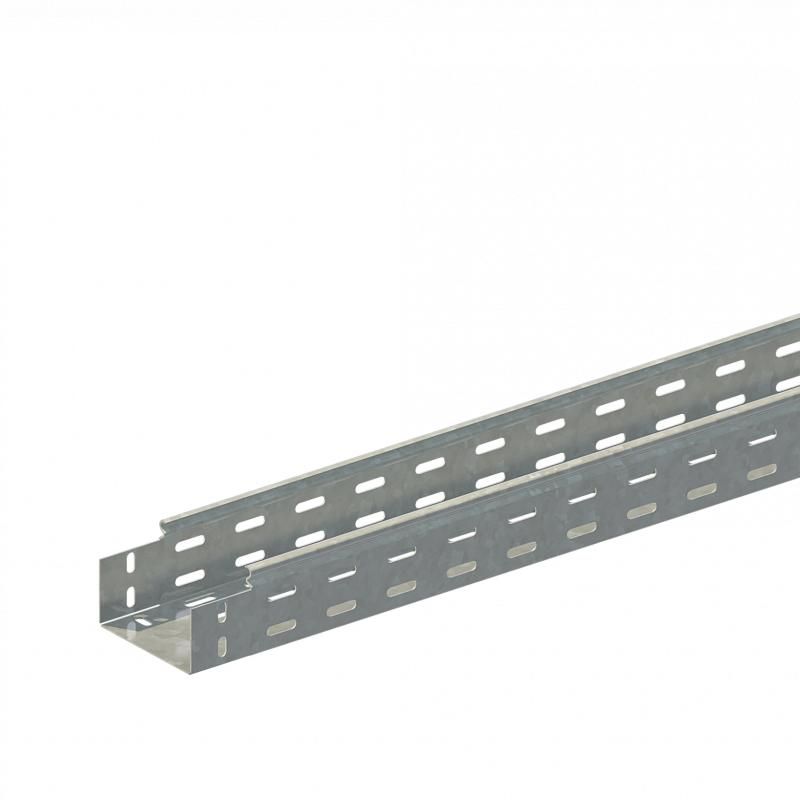

Лоток прямой замковый перфорированный 100х65 L2000 сталь 0.7мм ЛМс-ПЗМ цУТ2.5 СОЭМИ Н0122151412

Лоток перфорированный прямой замковый 100х65 L2000 сталь 0,7 мм быстрый монтаж ЛМс-ПЗМ цУТ2.5 СОЭМИ предназначен для открытой прокладки кабелей до 1000 В в помещениях различного назначения. Благодаря замковой конструкции и оцинкованной стали, этот лоток сочетает прочность, простоту монтажа и долговечность - идеально подходит для систем кабельной организации в условиях повышенной влажности или агрессивной среды.

Назначение и область применения

Лоток перфорированный прямой замковый ЛМс-ПЗМ используется для прокладки силовых и слаботочных кабелей в местах, где требуется доступ к проводам для обслуживания или модернизации. Подходит для установки в жилых зданиях, офисах, торговых центрах, на производстве - особенно там, где важна вентиляция кабелей и возможность быстрой замены участков трассы. Перфорированная боковая стенка позволяет улучшить теплоотвод и снижает риск перегрева.

Технические характеристики

• Габариты: ширина 100 мм, высота 65 мм, длина 2000 мм
• Материал: сталь с оцинкованным покрытием по технологии Сендзимира
• Толщина стенки: 0,7 мм
• Тип крепления: винтовое (через монтажную перфорацию)
• Перфорация: есть на боковых стенках и в основании для крепления
• Крышка: фиксируется замковым механизмом, не требует дополнительных креплений
• Исполнение: без соединителя - для прямых участков трассы
• Цвет: серый
• Климатическое исполнение: УТ2,5 (умеренный климат, повышенная влажность)
• Стандарт: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток перфорированный ЛМс-ПЗМ монтируется с помощью болтов M6 через предварительно выполненные отверстия в основании. Крышка защелкивается на замке - её можно открывать и закрывать без инструментов. Для соединения нескольких секций друг с другом необходимо использовать дополнительные крепёжные элементы (например, хомуты или переходники), так как сам лоток не имеет встроенного соединителя. Прямые участки легко комбинируются с угловыми, T-образными и другими фасонными элементами серии ЛМс. Установка возможна на стенах, потолках, опорах и специальных кронштейнах.

Безопасность и стандарты

Лоток соответствует требованиям ТУ 3449-010-05774835-2005 и рассчитан на работу в условиях, допускающих воздействие влаги и температурные колебания (климат УТ2,5). Оцинкованное покрытие защищает металл от коррозии, что повышает безопасность при длительной эксплуатации. Напряжение до 1000 В - соответствие нормам для промышленных и гражданских сетей. Не рекомендуется применять в средах с постоянным контактом с открытыми источниками пламени или агрессивными химикатами.

Преимущества

• Замковая система крышки - быстрая установка и легкий доступ к кабелям без демонтажа всего лотка
• Оцинкованная сталь - устойчивость к ржавчине даже в сырых помещениях
• Перфорация - улучшенная вентиляция, снижение нагрева кабелей, удобство крепления кабельных стяжек
• Монтажная перфорация - точное и надёжное крепление к любой поверхности
• Стандартизированная форма - совместимость с другими элементами серии ЛМс

Ограничения применения

• Не предназначен для наружной прокладки без защиты от прямого солнца и осадков - хотя оцинкование устойчиво, длительное воздействие атмосферных факторов сокращает срок службы
• Не подходит для прокладки кабелей с напряжением выше 1000 В
• Толщина стенки 0,7 мм ограничивает механическую нагрузку - нельзя использовать как несущую конструкцию или в местах с риском ударов/давления
• Отсутствие встроенного соединителя требует дополнительных комплектующих для удлинения трассы

Примеры использования

• Прокладка кабелей питания и управления в офисном здании по потолочному перекрытию
• Разводка сигналов на автоматизированных линиях производства
• Обустройство кабельных трасс в торговом центре - доступ к проводам для ремонта терминалов и светильников
• Подключение оборудования в подвале или техническом помещении с высокой влажностью

Практические советы

• При монтаже соблюдайте шаг крепления - не более 1,5 м между точками крепления, чтобы избежать прогиба при большой массе кабелей
• Учитывайте внутренний свободный объём: суммарный диаметр всех кабелей не должен превышать 60–70% площади сечения лотка
• Для длинных трасс используйте компенсационные участки - расширение металла при изменении температуры может вызвать деформацию
• При работе с несколькими лотками ЛМс-ПЗМ выравнивайте их по уровню - замковая крышка плохо закрывается при перекосах
• Проверьте наличие необходимых крепёжных деталей (болты M6, гайки, шайбы) перед началом монтажа - они не входят в комплект
