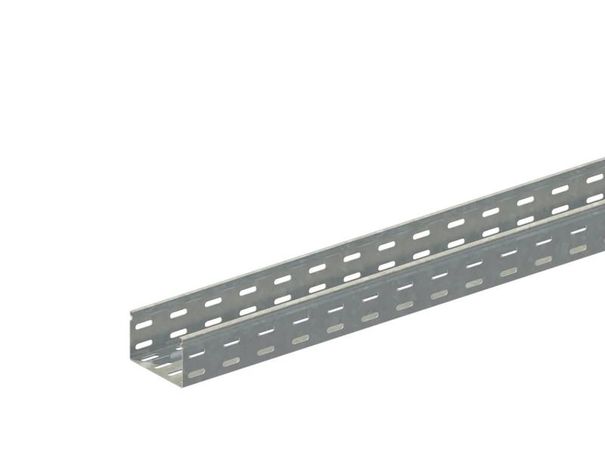

Лоток листовой перфорированный 100х100 L2000 сталь 0.7мм ЛМс-ПЗН цУТ2.5 оцинк. СОЭМИ Н0122131612

Лоток перфорированный 100х100х2000 мм, сталь 0.7 мм, замковый, оцинкованный, ЛМс-ПЗН, цУТ2.5, СОЭМИ - это элемент системы кабельной прокладки для защиты и организации проводов на открытом воздухе или внутри помещений. Продукт от бренда СОЭМИ соответствует требованиям ТУ 3449-010-05774835-2005 и предназначен для прокладки кабелей до 1000 В в коммерческих, жилых и промышленных зонах.

Назначение и область применения

Лоток перфорированный ЛМс-ПЗН используется для открытой прокладки силовых и слаботочных кабелей напряжением до 1000 В. Подходит для установки в помещениях с умеренным климатом: офисах, жилых домах, торговых центрах, производственных участках, серверных, распределительных щитовых. Перфорация позволяет легко крепить кабели хомутами, фиксировать кабельные стяжки или монтировать оборудование. Замковая конструкция обеспечивает надёжную фиксацию крышки без дополнительных крепёжных элементов.

Технические характеристики

• Форма: прямоугольный профиль 100×100 мм
• Длина: 2000 мм
• Толщина стенки: 0,7 мм
• Материал: сталь
• Покрытие: горячеоцинкованное по технологии Сендзимира
• Тип исполнения: замковое перфорированное
• Цвет: серый
• Климатическое исполнение: УТ2,5 (для умеренного и холодного климата, с повышенной влажностью)
• Стандарт: ТУ 3449-010-05774835-2005
• Крепление крышки: защёлка-замок, дополнительно фиксируется винтами М6

Совместимость и монтаж

Лоток перфорированный ЛМс-ПЗН совместим с другими элементами серии ЛМс: углами, переходниками, тройниками, крышками и кронштейнами. Для сборки трассы используются болты М6. Крышка плотно фиксируется за счёт заводского замка - достаточно придавить её рукой, чтобы она защёлкнулась. После этого можно закрутить винты через отверстия в боковых стенках для усиления герметичности. Монтаж возможен на стенах, потолках, опорах, кронштейнах или специальных крепёжных планках. Рекомендуется соблюдать шаг крепления не более 1,5 м.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 3449-010-05774835-2005. Горячее цинкование обеспечивает антикоррозийную защиту, что повышает долговечность в условиях повышенной влажности. Климатическое исполнение УТ2,5 гарантирует работу при температуре от −40 C до +40 C. Напряжение до 1000 В соответствует нормам ПУЭ для прокладки кабелей в лотках. Электрическая проводимость корпуса не является функцией - лоток не выполняет роль заземляющего проводника.

Преимущества

• Замковая система крышки исключает необходимость использовать крепёж для её фиксации - экономит время при монтаже
• Оцинкованная поверхность устойчива к коррозии даже при частом контакте с влагой
• Перфорация позволяет удобно крепить кабели без демонтажа крышки
• Готовая совместимость с фасонными элементами серии ЛМс снижает затраты на подбор комплектующих
• Регламентированное изготовление по ТУ обеспечивает стабильные геометрические параметры

Ограничения применения

• Не предназначен для прокладки в агрессивных средах: химических производствах, морских портах, местах с постоянным воздействием кислот/щелочей
• Не рекомендуется для наружной прокладки под открытым небом без дополнительной защиты от осадков - хотя цинк защищает от коррозии, длительное намокание может снизить срок службы
• Толщина 0,7 мм не рассчитана на механические нагрузки свыше 10–15 кг/м - не следует использовать как несущую конструкцию для тяжёлого оборудования
• Не поддерживает IP-защиту - не предотвращает попадание воды внутрь при погружении или сильном ливне

Примеры использования

• Прокладка кабелей питания и управления в офисных зданиях между этажами
• Организация трассы для сигнализации, видеонаблюдения и связи в торговом центре
• Монтаж кабелей на производственной линии: конвейеры, станки, автоматические линии
• Подключение распределительных щитов в жилых многоквартирных домах
• Обустройство кабельных каналов в серверных комнаты с частым доступом для обслуживания

Практические советы

• При заказе нескольких лотков проверьте соответствие номеров партий - разница в толщине покрытия может возникнуть при разных выпусках
• Для длинных трасс используйте компенсационные участки - при изменении температуры металл расширяется, и без зазора возможна деформация
• Перед монтажом удалите острые кромки на перфорации - они могут повредить изоляцию кабелей
• При использовании в сырых помещениях (например, подвалы) допускается применение дополнительной смазки на винты М6 для предотвращения заклинивания
• Посадочный диаметр отверстий в перфорации - около 5 мм; выбирайте хомуты и крепления с учётом этой величины
• Артикулы н0122131612 и 122131612 - это один и тот же продукт, различаются форматы кодирования. Оба подходят для заказа.
