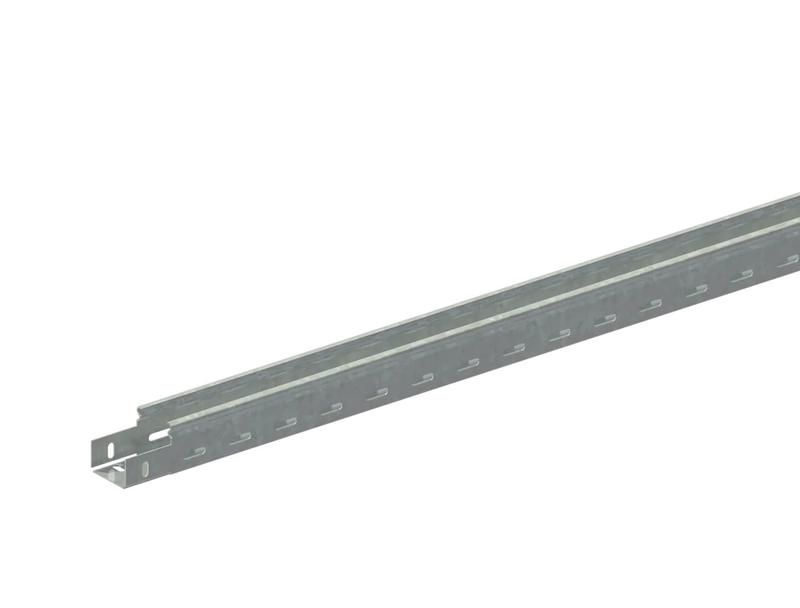

Лоток прямой замковый перфорированный монтаж без соединителей ЛМс-ПЗМ 50х50-0,7ц УТ2,5 (L=3000мм) - Н0122152311 СОЭМИ

Лоток кабельный перфорированный 50х50х3000 мм, толщина 0.7 мм, быстрый монтаж, ЛМс-ПЗМ 50х50-0.7ц УТ2.5 СОЭМИ - это стальной оцинкованный лоток для открытой прокладки кабелей до 1000 В в помещениях и на промышленных объектах. Благодаря замковой конструкции и перфорации, он обеспечивает удобную сборку, вентиляцию и доступ к проводам без лишних инструментов.

Назначение и область применения

Лоток ЛМс-ПЗМ 50х50-0.7ц УТ2.5 СОЭМИ предназначен для открытой прокладки силовых и слаботочных кабелей напряжением до 1000 В. Подходит для установки в жилых зданиях, офисах, торговых центрах, производственных помещениях и других объектах с умеренным климатом. Перфорированные стенки обеспечивают естественную вентиляцию кабелей, снижают риск перегрева и позволяют легко контролировать состояние проводов.

Технические характеристики

• Тип: перфорированный лоток замкового типа
• Размеры: 50×50×3000 мм (высота × ширина × длина)
• Толщина стенки: 0,7 мм
• Материал: сталь, оцинкованная по технологии Сендзимира
• Покрытие: цинк - защищает от коррозии, серый цвет
• Крепление: винтовое (метизы M6)
• Перфорация: боковые стенки и монтажная поверхность - есть
• Исполнение: без соединителя (требуется внешнее крепление)
• Климатическое исполнение: УТ2,5 (умеренный климат, повышенная влажность)
• Стандарт: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток ЛМс-ПЗМ 50х50-0.7ц УТ2.5 СОЭМИ имеет замковую систему - крышка фиксируется на профиле без болтов, что позволяет быстро открывать и закрывать лоток. Крепится к стене, потолку или конструкциям с помощью саморезов или анкеров через перфорацию в основании. Для соединения между собой используется винтовое крепление М6. Прямые участки можно комбинировать с фасонными элементами (углы, тройники, переходы) для формирования сложных трасс. Отдельно приобретаются крышки и соединители, так как данный экземпляр выпускается без них.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3449-010-05774835-2005 и рассчитано на работу в условиях, где допускается повышенная влажность и температурные колебания. Цинковое покрытие предотвращает образование ржавчины, продлевая срок службы. Напряжение до 1000 В соответствует нормам для прокладки в помещениях. Не рекомендуется использовать в агрессивных средах (например, химических производствах) без дополнительной защиты.

Преимущества

• Замковая система крышки - быстрая установка и обслуживание без инструментов
• Перфорация по всей длине - легкий доступ к кабелям, хорошая теплоотдача
• Оцинкованная сталь - долговечность, устойчивость к коррозии
• Монтажная перфорация - возможность крепления в любом месте по длине
• Готовый к использованию профиль - не требует резки или доработки перед установкой

Ограничения применения

• Не предназначен для наружной прокладки под открытым небом - отсутствует IP-защита
• Не подходит для мест с постоянным контактом с водой или агрессивными жидкостями
• Только прямые участки; повороты и ответвления требуют дополнительных фасонных элементов
• Отсутствие встроенного соединителя - необходимо использовать внешние крепежи и соединители
• Толщина 0,7 мм - не рекомендуется для нагрузок выше 10–15 кг/м без усиления опор

Примеры использования

• Прокладка кабелей питания и управления в офисных зонах
• Сборка кабельных трасс на производственных линиях и конвейерах
• Подключение оборудования в распределительных щитовых
• Обустройство кабельных каналов в многоквартирных домах
• Монтаж слаботочных сетей (LAN, CCTV, телефония) в торговых центрах

Практические советы

• При монтаже соблюдайте шаг крепления - не более 1,5 м для равномерной нагрузки
• Учитывайте внутренний свободный объем: 50×50 мм - подходит для групп кабелей до 20–25 мм2 суммарного сечения
• Для длинных трасс используйте компенсационные участки - металл при температурных изменениях может деформироваться
• Перед установкой проверьте совпадение перфораций - они должны выравниваться для точного крепления
• Если требуется герметичность - выбирайте глухие лотки или дополнительно устанавливайте крышки с уплотнителем
• Лоток ЛМс-ПЗМ 50х50-0.7ц УТ2.5 СОЭМИ совместим с другими изделиями серии ЛМс - можно смешивать с аналогичными элементами одного производителя
