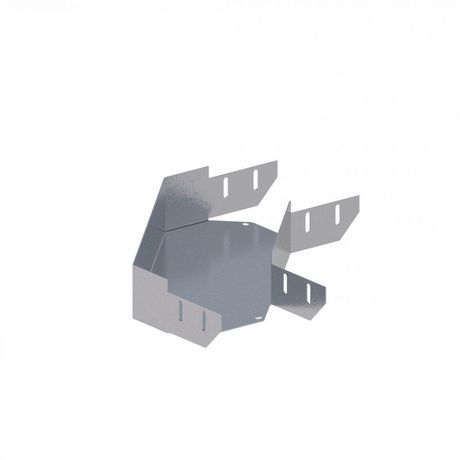

Лоток монтажный угловой горизонтальный 90град. 150х50 сталь 1мм ЛУ90Г.150.50.378.1.1 СОЭМИ Н0121310323

Лоток монтажный угловой горизонтальный 90 градусов 150х50 мм сталь 1 мм ЛУ90Г.150.50.378.1.1 от бренда СОЭМИ Ст.Оскол предназначен для изменения направления кабельной трассы под прямым углом, обеспечивая надежную и компактную прокладку проводов в сложных узлах распределения.

Назначение и область применения

Лоток ЛУ90Г.150.50.378.1.1 используется для создания поворотов кабельных трасс под углом 90 градусов. Подходит как для горизонтальных, так и для вертикальных участков трассы. Применяется в системах управления, автоматизации, энергетике и промышленном оборудовании - например, на станках, щитовых помещениях, конвейерах, в шкафах управления и на объектах с ограниченным пространством.

Технические характеристики

• Угол поворота: 90 градусов
• Ширина лотка: 150 мм
• Высота лотка: 50 мм
• Длина элемента: 378 мм
• Материал: сталь
• Толщина стенки: 1 мм
• Покрытие: горячее цинкование - защищает от коррозии даже в условиях повышенной влажности
• Цвет: серый
• Исполнение: с встроенным интегрированным соединителем - позволяет легко соединять с другими лотками без дополнительных крепежей
• Климатическое исполнение: УТ1,5 - рассчитан на работу в условиях умеренного и холодного климата, включая открытые площадки и неотапливаемые помещения

Совместимость и монтаж

Лоток ЛУ90Г.150.50.378.1.1 совместим с другими элементами серии ЛМс-90Г того же размера (150×50 мм). Интегрированный соединитель обеспечивает плотное и жесткое соединение с прямыми лотками и другими угловыми элементами без зазоров. Монтировать можно болтовым креплением или методом «встык» - благодаря точному профилю и фланцевой части. Для сборки требуется минимум инструментов: отвертка, ключи, возможно - заклепочник. Кабели укладываются после установки лотка, не требуют предварительной подготовки внутри элемента.

Безопасность и стандарты

Произведён в соответствии с ТУ 3449-010-05774835-2005. Горячее цинкование соответствует требованиям ГОСТ 14771-76 по защите стали от коррозии. Конструкция не содержит острых кромок, исключает риск повреждения изоляции кабелей. Элемент не выделяет токсичных веществ при нагреве и безопасен для работы в замкнутых пространствах.

Преимущества

• Встроенная система соединения снижает время монтажа и количество деталей
• Горячее цинкование увеличивает срок службы до 20+ лет даже в агрессивной среде
• Жесткая конструкция из стали 1 мм обеспечивает прочность при нагрузке на кабели
• Серый цвет не выгорает на солнце и хорошо сочетается с большинством типов шкафов и лотков
• Поддерживается массовое производство - возможна поставка любых партий без задержек

Ограничения применения

• Не предназначена для использования в условиях постоянного погружения в воду - IP-класс защиты не указан, поэтому не рекомендовано для уличных канализационных коллекторов или подземных тоннелей без дополнительной герметизации
• Работает только с кабелями, суммарный внешний диаметр которых не превышает внутреннюю вместимость лотка 150×50 мм - перегрузка вызывает деформацию
• Не подходит для частых механических ударов или вибраций выше нормы - не является элементом виброизоляции

Примеры использования

• Переход между двумя горизонтальными рядами лотков в электрощитовой комнате
• Поворот трассы от потолка к полу в производственном цехе
• Сборка многоуровневой системы кабельных путей в серверной
• Обводка трубопровода или оборудования в автоматизированной линии

Практические советы

• При монтаже проверьте, чтобы радиус изгиба не был меньше минимального допустимого для используемых кабелей - особенно для силовых и оптоволоконных
• Для длинных трасс с несколькими поворотами используйте одинаковые элементы одной серии - это гарантирует равномерность и отсутствие люфта
• При работе в сырых помещениях дополнительно проверяйте целостность цинкового покрытия - при повреждении обработайте края антикоррозийным составом
• Заглушить свободные торцы лотка можно специальными заглушками (не входят в комплект) - это предотвращает попадание пыли и мелкого мусора
• Посадочный размер 150×50 мм - убедитесь, что другие элементы трассы имеют такие же габариты, иначе возникнет необходимость переходника
