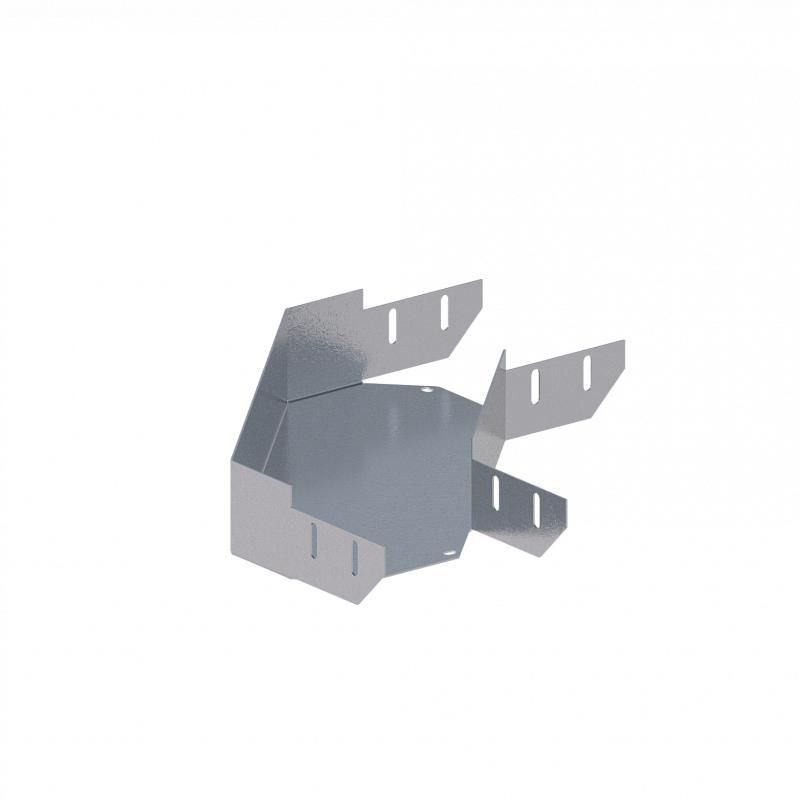

Лоток монтажный угловой горизонтальный 90град. 150х100 сталь 1мм ЛУ90Г.150.100.378.1.1 СОЭМИ Н0121310623

Лоток монтажный угловой горизонтальный 90 градусов 150х100 сталь 1 мм ЛУ90Г.150.100.378.1.1 СОЭМИ обеспечивает плавный переход кабельной трассы под прямым углом, сохраняя целостность проводов и удобство прокладки. Продукт от бренда СОЭМИ Ст.Оскол соответствует требованиям промышленного монтажа и рассчитан на долгую эксплуатацию в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Лоток монтажный угловой горизонтальный 90 градусов 150х100 сталь 1 мм ЛУ90Г.150.100.378.1.1 СОЭМИ используется для изменения направления кабельной трассы на 90° в горизонтальной плоскости. Подходит для прокладки силовых, управляющих и слаботочных кабелей в промышленных объектах, на заводах, в распределительных пунктах и других местах, где требуется организовать поворот трассы без перегиба жил.

Технические характеристики

• Форма: угловой, горизонтальный, 90°
• Размеры: ширина 150 мм, высота 100 мм, длина 378 мм
• Материал: сталь толщиной 1 мм
• Защитное покрытие: горячее цинкование
• Климатическое исполнение: УТ1,5 (для работы при температурах от −50C до +50C, в условиях повышенной влажности и запылённости)
• Стандарт: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток монтажный угловой горизонтальный 90 градусов 150х100 сталь 1 мм ЛУ90Г.150.100.378.1.1 СОЭМИ совместим со всеми лотками того же типа и размера от производителя СОЭМИ. Монтируется с помощью болтовых соединений или сварки - в зависимости от проекта. Для герметичности стыков рекомендуется использовать уплотнители. Крепление осуществляется к стенам, потолкам или опорным конструкциям через предварительно подготовленные отверстия. Убедитесь, что внутренний радиус поворота не вызывает перегиб кабелей - минимальный допустимый радиус для большинства кабелей составляет 10×диаметр кабеля.

Безопасность и стандарты

Изделие выполнено в соответствии с ТУ 3449-010-05774835-2005 и предназначено для использования в помещениях и на открытых площадках с умеренным и холодным климатом. Горячее цинкование защищает металл от коррозии, снижает риск возникновения электроконтактных проблем и продлевает срок службы. Соответствует нормам безопасности для электромонтажных систем в промышленной среде.

Преимущества

• Высокая прочность благодаря стальному корпусу толщиной 1 мм
• Цинковое покрытие гарантирует устойчивость к ржавчине даже в агрессивных средах
• Чёткая геометрия угла 90° обеспечивает точную сборку трассы без зазоров
• Длина 378 мм позволяет легко интегрировать элемент в существующую систему без доработок
• Поддерживается серийная поставка - подходит для крупных заказов и масштабных проектов

Ограничения применения

• Не предназначен для использования в качестве несущего элемента - не выдерживает механические нагрузки выше массы кабелей и собственного веса
• Не следует применять в средах с постоянным воздействием кислот, щелочей или солевых растворов - цинк может разрушаться
• Запрещена установка в местах с возможностью попадания открытого пламени или экстремальных температур (>+100C)
• Не подходит для прокладки кабелей с внешним диаметром более 80–90 мм - может затруднять укладку и увеличивать риск повреждения изоляции

Примеры использования

• Переход кабельной трассы от горизонтального участка к вертикальному в цехе с оборудованием
• Обход препятствий (колонн, трубопроводов) в распределительном щите
• Сборка поворотных секций в кабельных каналах на тепловых электростанциях
• Прокладка сигналов управления между этажами в многоэтажных производственных зданиях

Практические советы

• При комплектации системы проверьте соответствие ширины лотка (150 мм) и высоты (100 мм) другим элементам трассы - особенно при использовании лотков от других производителей
• Для защиты от пыли и влаги используйте крышки и уплотнители на всех стыках
• При монтаже в сырых помещениях дополнительно контролируйте состояние цинкового покрытия - при повреждении заделывайте дефекты антикоррозийными составами
• Не забудьте предусмотреть свободное пространство вокруг лотка для обслуживания и замены кабелей - минимум 150 мм с каждой стороны
• Артикул ЛУ90Г.150.100.378.1.1 СОЭМИ можно комбинировать с другими элементами серии - например, прямыми лотками и переходниками, чтобы формировать комплексную трассу
