Лоток монтажный угловой 90 горизонтальный ЛУ90Г.200.100.428.1.2 - Н0122310624 СОЭМИ

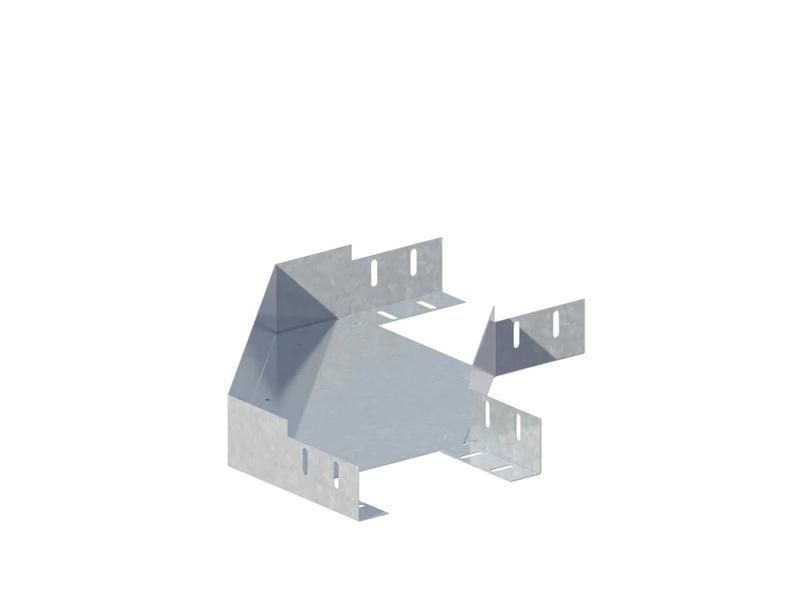

Лоток угловой монтажный 200х100 1 мм ЛМс-90Г цУТ2.5 СОЭМИ предназначен для изменения направления кабельной трассы под углом 90°, обеспечивая надёжную прокладку силовых и слаботочных проводов в промышленных и коммерческих объектах. Изделие выполнено из оцинкованной стали, устойчивой к коррозии, и соответствует требованиям ТУ 3449-010-05774835-2005.

Назначение и область применения

Лоток угловой монтажный 200х100 1 мм ЛМс-90Г цУТ2.5 СОЭМИ используется для создания поворотов кабельных трасс под углом 90° в горизонтальной или вертикальной плоскости. Применяется в системах кабельного хозяйства на производствах, в энергообъектах, жилых и административных зданиях, где требуется изменить направление трассы без перегиба кабелей. Подходит для прокладки кабелей в шахтах, каналах, на эстакадах и внутри помещений с повышенной влажностью.

Технические характеристики

• Угол поворота: 90 градусов
• Размеры: ширина 200 мм, высота 100 мм
• Толщина стенки: 1 мм
• Материал: сталь оцинкованная по технологии Сендзимира
• Длина изделия: 428 мм
• Цвет: серый
• Тип крепления: винтовое (через боковые фланцы)
• Климатическое исполнение: УТ2,5 (для умеренного климата, с возможностью работы при температуре от −40C до +40C)
• Стандарт: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток угловой монтажный 200х100 1 мм ЛМс-90Г цУТ2.5 СОЭМИ совместим со всеми лотками того же типа и размера от производителя СОЭМИ. Для сборки системы используются болты М6 или М8, которые крепятся через предварительно просверленные отверстия на фланцах. Монтаж выполняется на опоры, кронштейны или к стенам с помощью анкеров. Обязательно соблюдать радиус изгиба кабеля - он не должен быть меньше минимально допустимого для используемых проводов. Перед установкой проверьте соответствие внутреннего профиля лотка другим элементам трассы.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 3449-010-05774835-2005 и рассчитано на работу в условиях, исключающих воздействие открытого огня и химически активных сред. Оцинкованное покрытие защищает металл от коррозии, что продлевает срок службы в помещениях с повышенной влажностью. Климатическое исполнение УТ2,5 гарантирует работоспособность при колебаниях температуры и влажности, характерных для большинства промышленных объектов России.

Преимущества

• Оцинкование по методу Сендзимира обеспечивает равномерное и прочное антикоррозийное покрытие даже на кромках и сварных швах
• Жесткая конструкция из стали 1 мм толщиной выдерживает механические нагрузки от кабелей и внешних воздействий
• Фиксация винтовым способом позволяет легко демонтировать и заменять участки трассы без повреждения других элементов
• Серый цвет не требует окраски после монтажа - готов к использованию сразу после установки

Ограничения применения

• Не предназначена для использования в условиях постоянного контакта с открытыми источниками огня или высоких температур выше +80C
• Не рекомендуется применять в агрессивных химических средах (например, в кислотных или щелочных парах без защиты)
• Запрещается использовать как несущую конструкцию для оборудования массой более 50 кг - только для кабельных трасс
• Не следует применять в качестве основания для кабельных каналов с напряжением выше 1000 В без дополнительной изоляции и раздельной прокладки

Примеры использования

• Переход кабельной трассы с горизонтального участка на вертикальный в распределительном щите
• Обход препятствий (колонн, трубопроводов) в производственных цехах
• Прокладка кабелей между этажами в многоквартирных домах через технологические шахты
• Сборка кабельных лотков на конвейерах, насосных станциях и вентиляционных узлах

Практические советы

• При комплектации трассы убедитесь, что все лотки имеют одинаковый тип крепления и размер - это исключит перекосы и зазоры
• Для долговечности в местах стыков применяйте герметичные переходники или термоусадочные муфты, особенно при работе во влажных помещениях
• Проверяйте посадочную поверхность перед монтажом - наличие деформаций или заусенцев снижает качество соединения
• При необходимости увеличения жёсткости можно дополнительно закрепить лоток угловой монтажный 200х100 1 мм ЛМс-90Г цУТ2.5 СОЭМИ к несущей раме с помощью уголков
• Артикул 122310624 и н0122310624 - идентичны; при заказе указывайте любой из них - это один и тот же продукт от СОЭМИ
